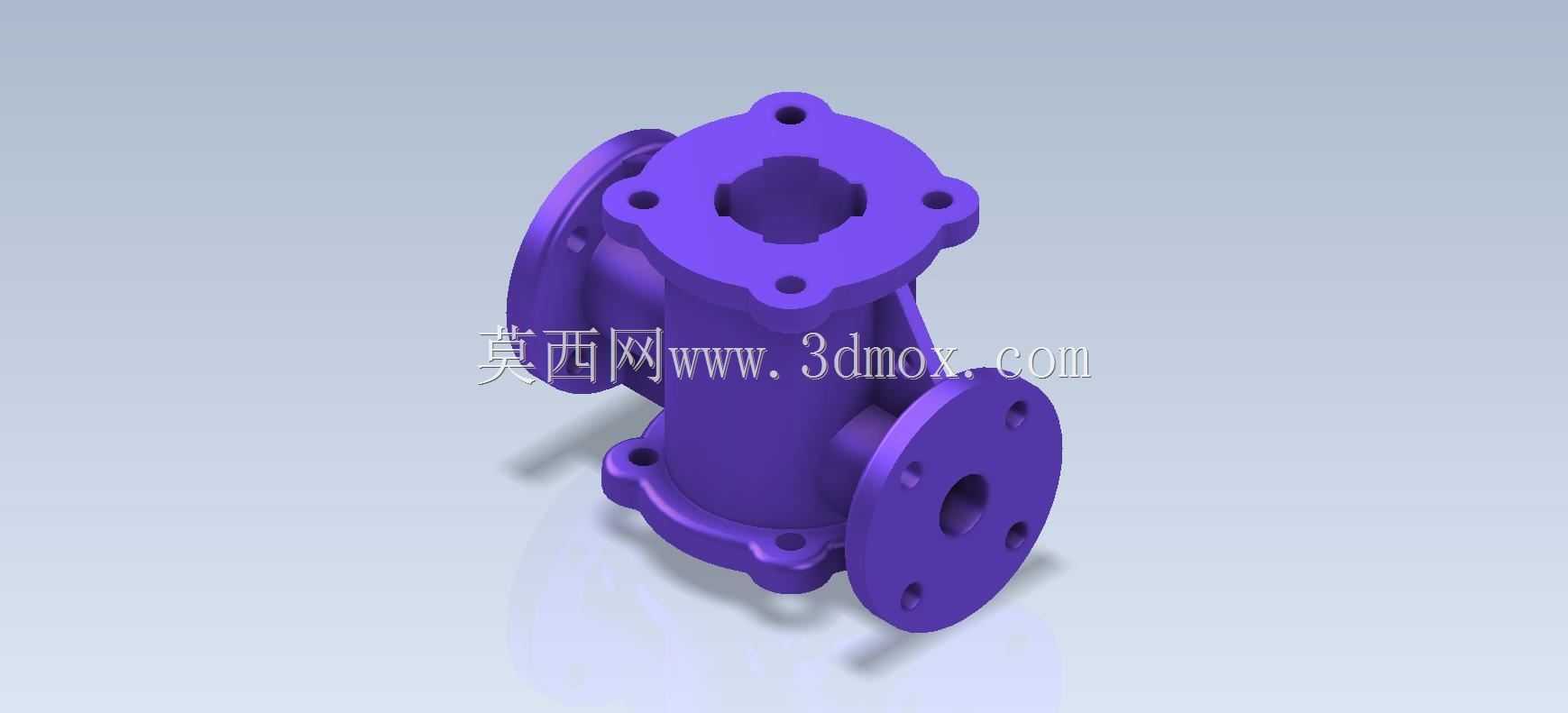

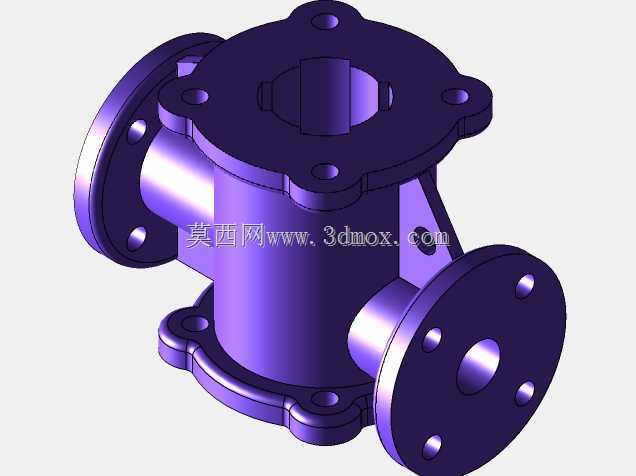

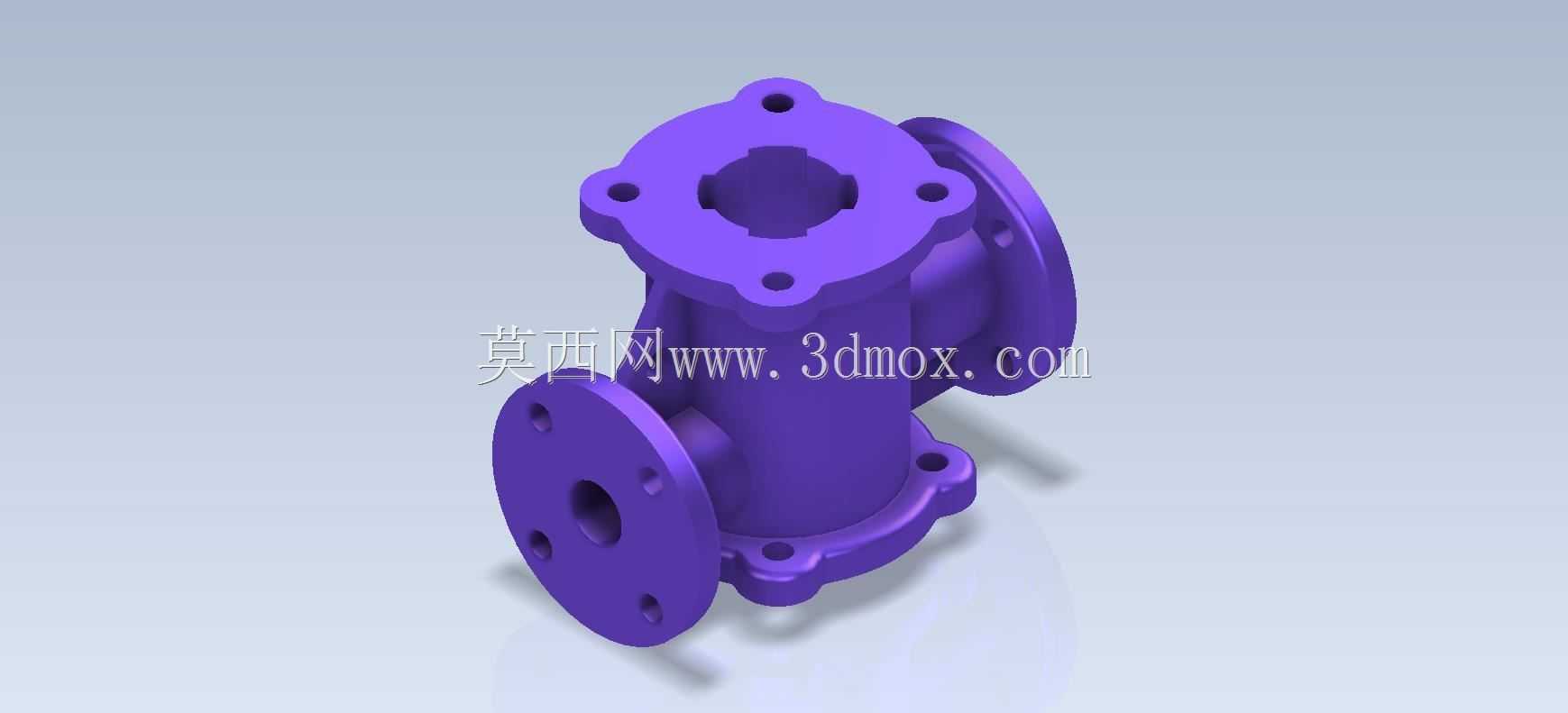

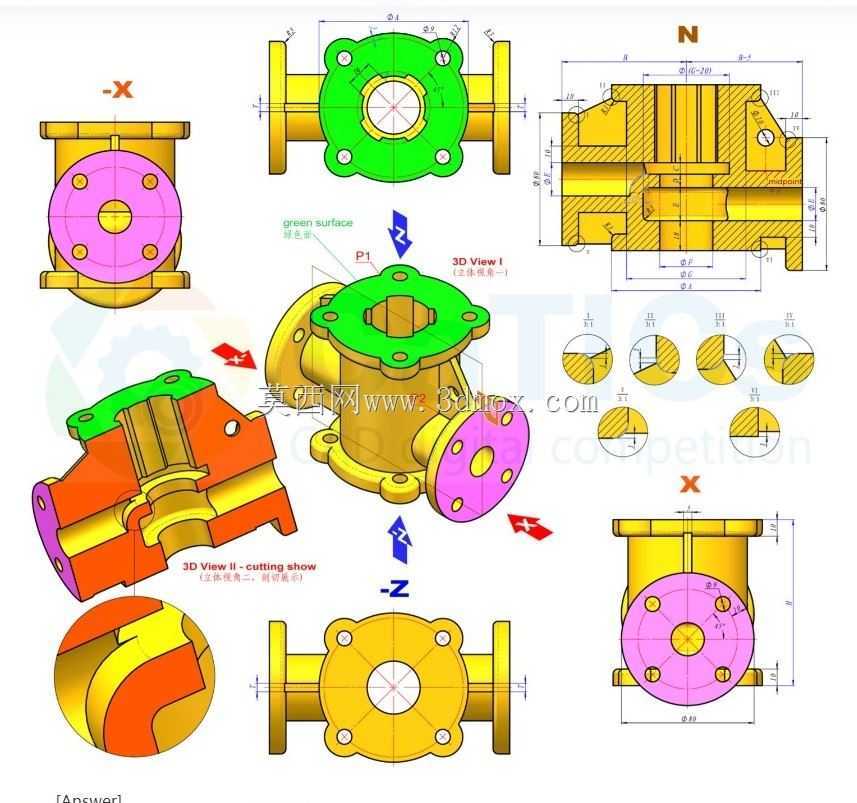

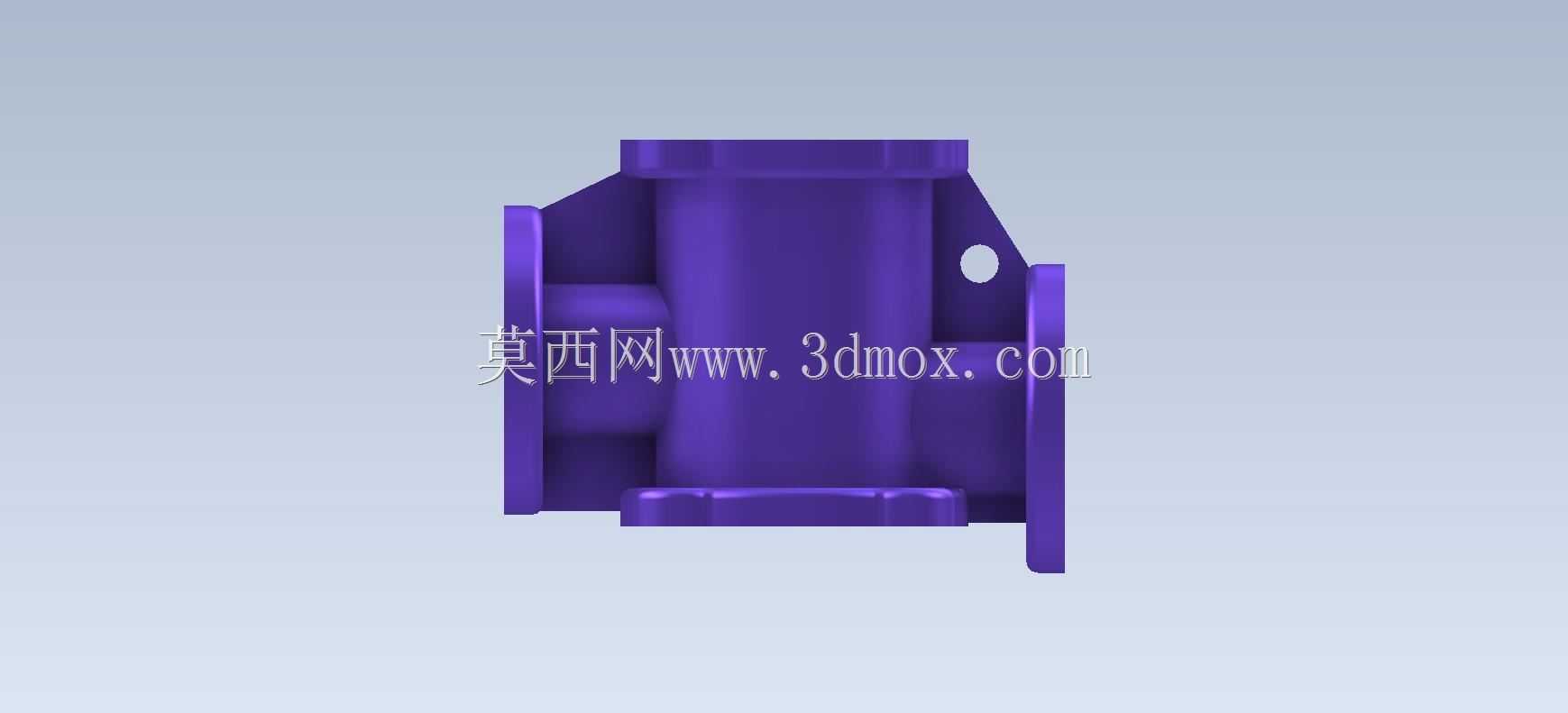

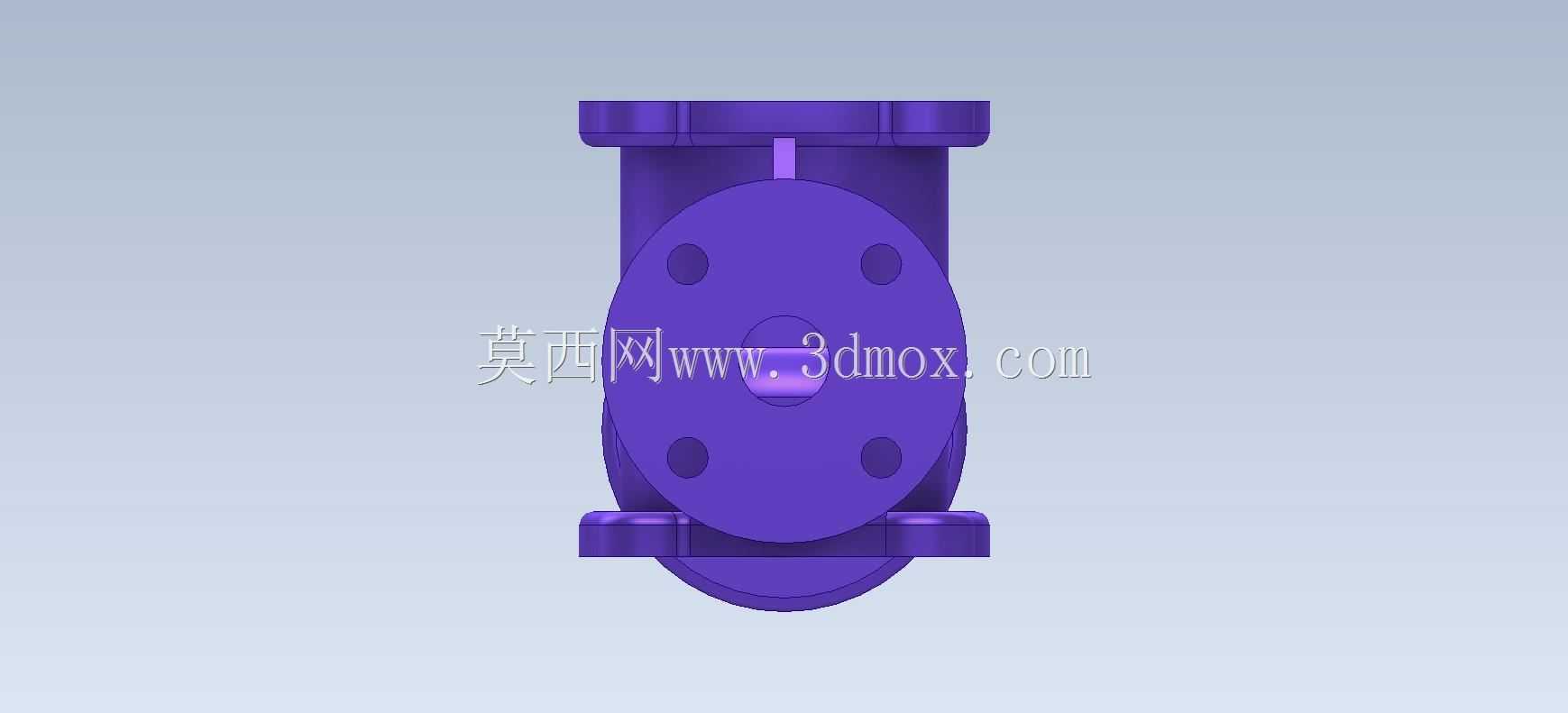

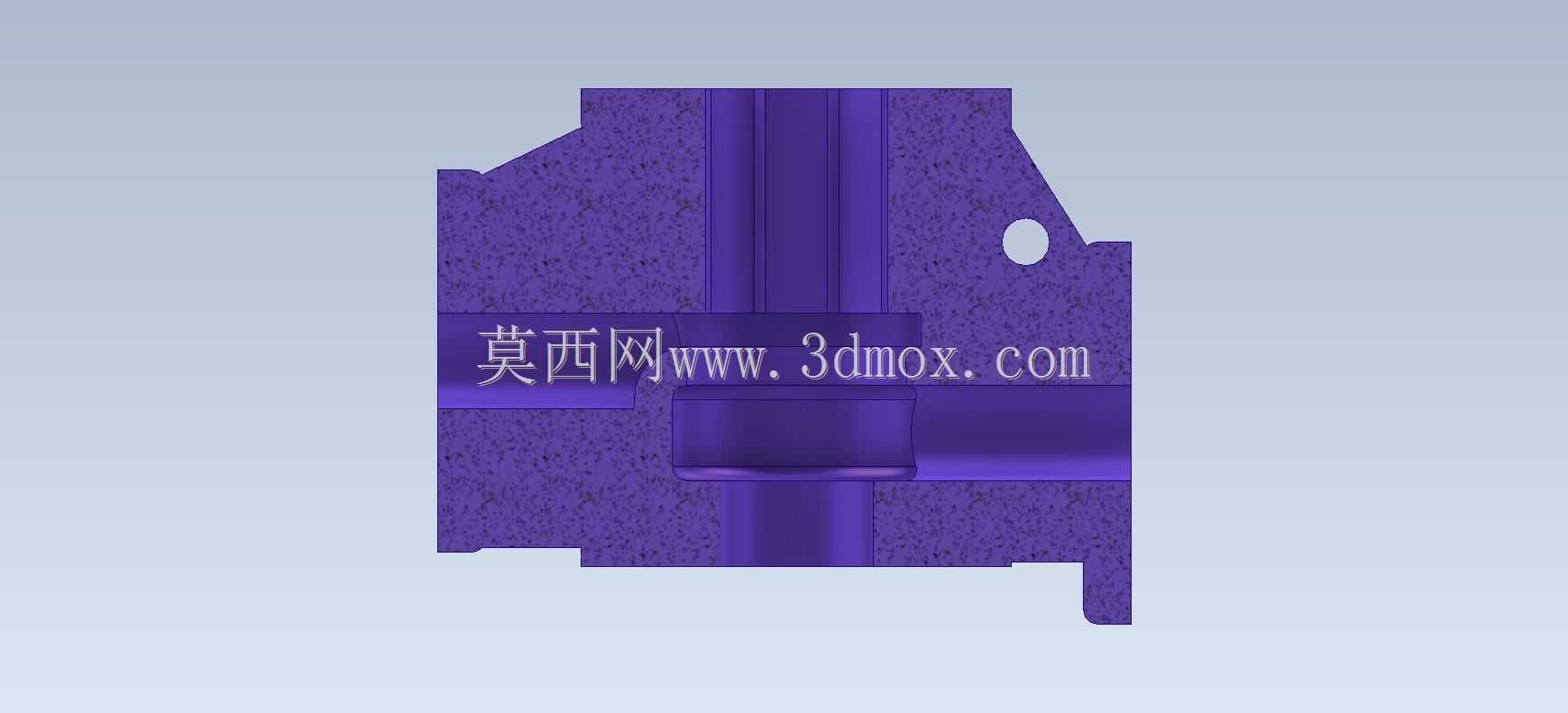

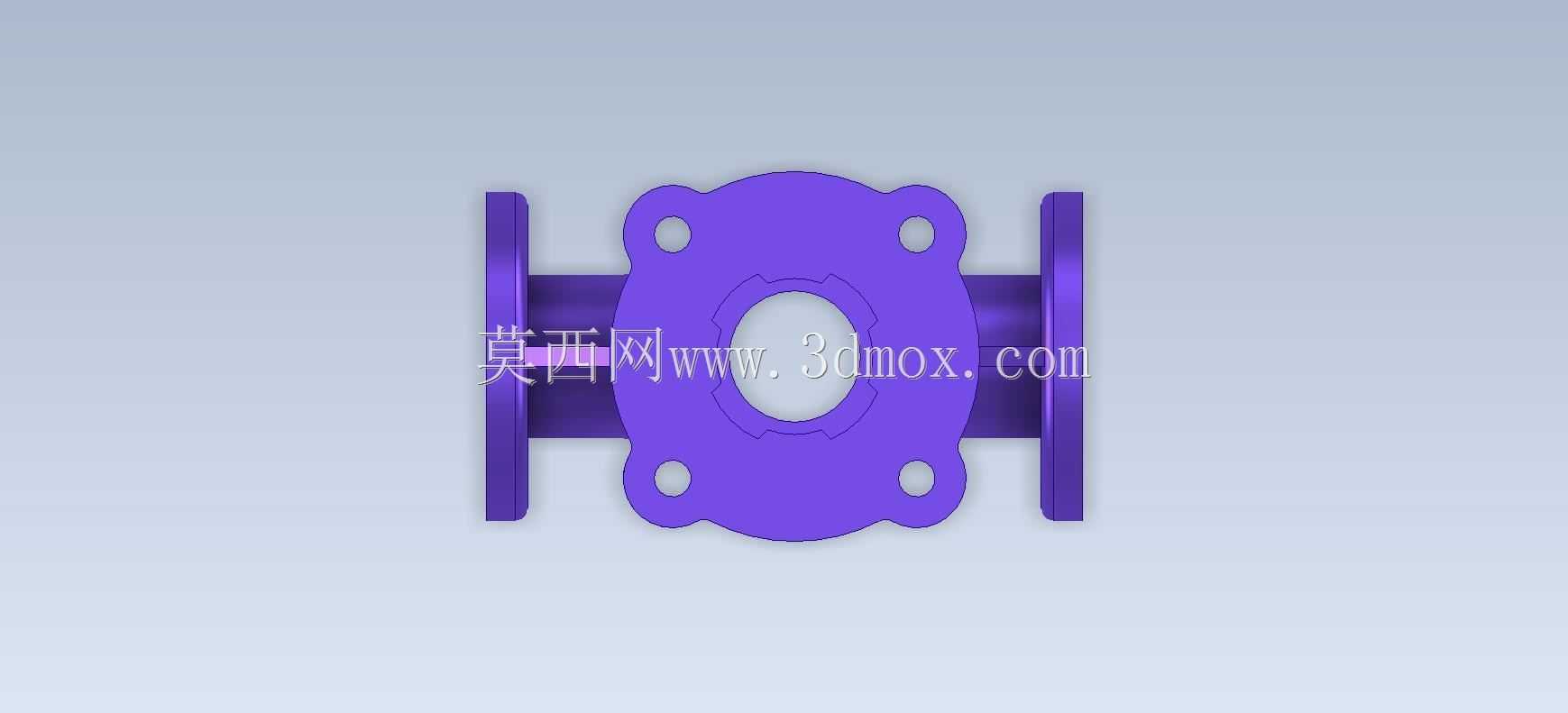

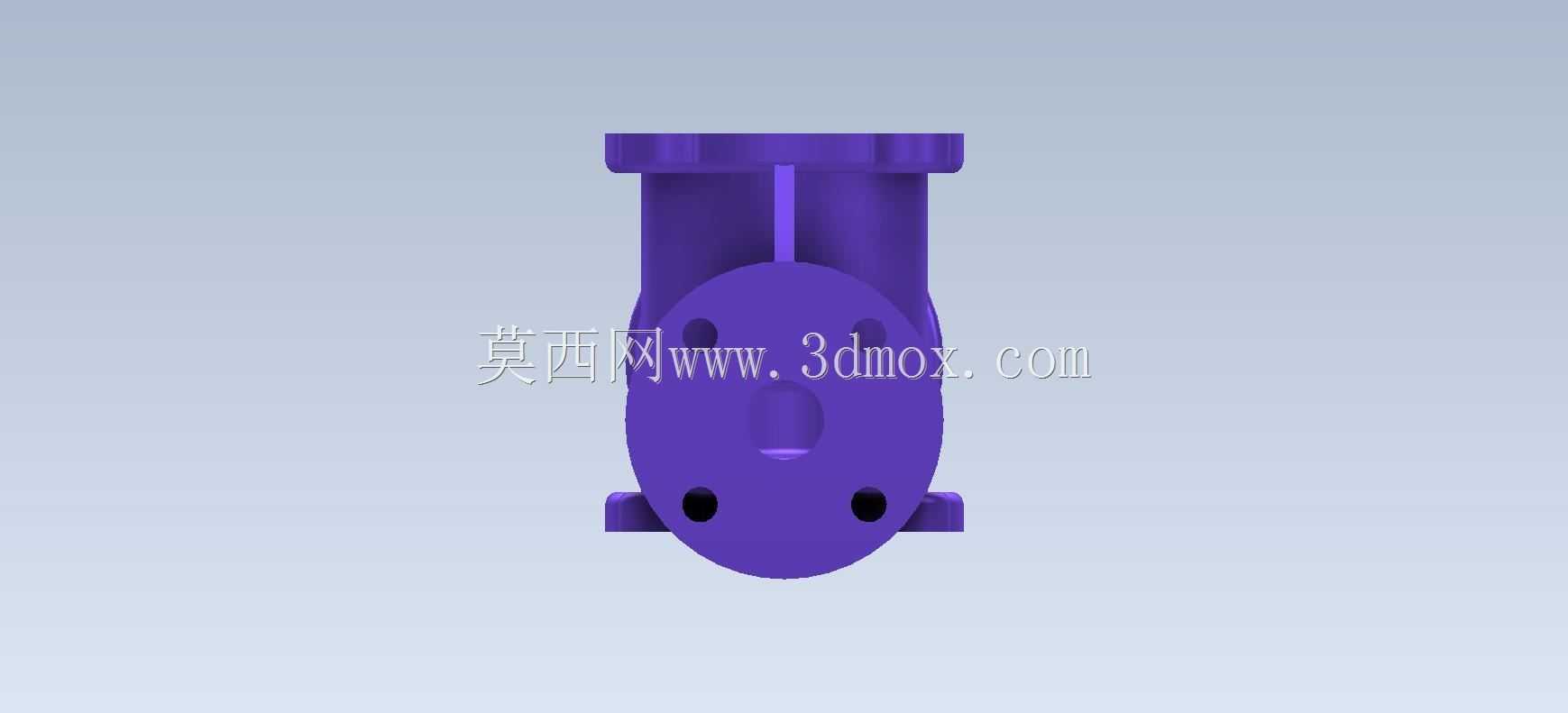

三通式法兰连接阀体结构练习模型

　　这类三通法兰结构的零件，在流体输送管路系统中承担着介质分流、合流以及流向切换的核心作用，常见于化工管路、市政给排水、工业循环水系统以及小型液压泵站的管路布局中，三个接口端均采用法兰连接形式，能够在保证连接密封性的同时，承受中等压力等级的管路载荷，安装时通过法兰盘上的均布螺栓孔穿装紧固件，配合密封垫片即可完成与相邻管路段的可靠对接，后期维护拆解也较为便捷，无需对整段管路进行大规模拆卸。从结构设计逻辑来看，建模过程中首先需要确定三个通路口径的同轴度基准，其中垂直方向的上下两个法兰保持同轴，侧方接口的轴线与垂直轴线呈空间垂直相交，交汇区域的内腔需要做平滑过渡处理，避免介质流经时出现湍流压损，同时减少固体杂质在转角处的沉积堵塞。

　　外形尺寸方面，三个法兰盘的外径、螺栓孔分布圆直径、密封面凸台尺寸均遵循同压力等级的管路法兰标准，安装边界需要预留足够的螺栓拆装空间，尤其是侧方法兰的外侧，要保证扳手能够顺利完成螺栓的拧紧操作，避免与周边管路或支架产生干涉。主体壁厚的设计需要兼顾承压能力与材料成本，在法兰与主体筒体的衔接位置做了圆弧过渡加厚处理，能够有效降低应力集中系数，避免管路加压过程中在衔接根部出现开裂风险。上端法兰的中心孔为内六角结构，是专门预留的阀芯安装位，后续可以配套加装截止、调节类的阀芯组件，实现对管路通断或者流量大小的控制，下端法兰则为直通式接口，与侧方接口共同构成介质的流通通道。建模练习过程中，需要重点关注法兰螺栓孔的均布阵列逻辑，

　　不同方位法兰上的螺栓孔位置要保证跨中布置，避免安装时螺栓与相邻部件产生位置冲突，同时内腔的相贯线处理要贴合实际加工工艺，不能出现建模层面的薄壁或者零厚度几何体，否则后续导入工程图模块时会出现剖面线错误，也无法直接用于生成数控加工的刀路轨迹。这类零件的建模练习，能够帮助初学者快速掌握多轴线相交类零件的基准建立方法，熟悉法兰类标准结构的参数化绘制逻辑，理解管路零件设计中密封性、承压能力、安装便利性三者之间的平衡思路，在实际的设备管路改造项目中，这类三通阀体也是经常需要测绘建模的常用零件，掌握这类结构的建模技巧，能够快速完成备件的测绘出图，缩短设备维修的等待周期。在实际工况应用中，这类阀体的外表面不需要做额外的装饰性处理，

　　只需要根据输送介质的特性选择对应的铸件材质，普通水介质场景采用普通铸铁即可，腐蚀性介质场景则可以更换为不锈钢或者衬塑材质，建模时只需要调整主体壁厚参数就能适配不同材质的铸造工艺要求，法兰的连接尺寸保持通用标准即可，不需要做定制化修改，保证备件的通用性互换性。
