户外便携18升储水罐结构设计

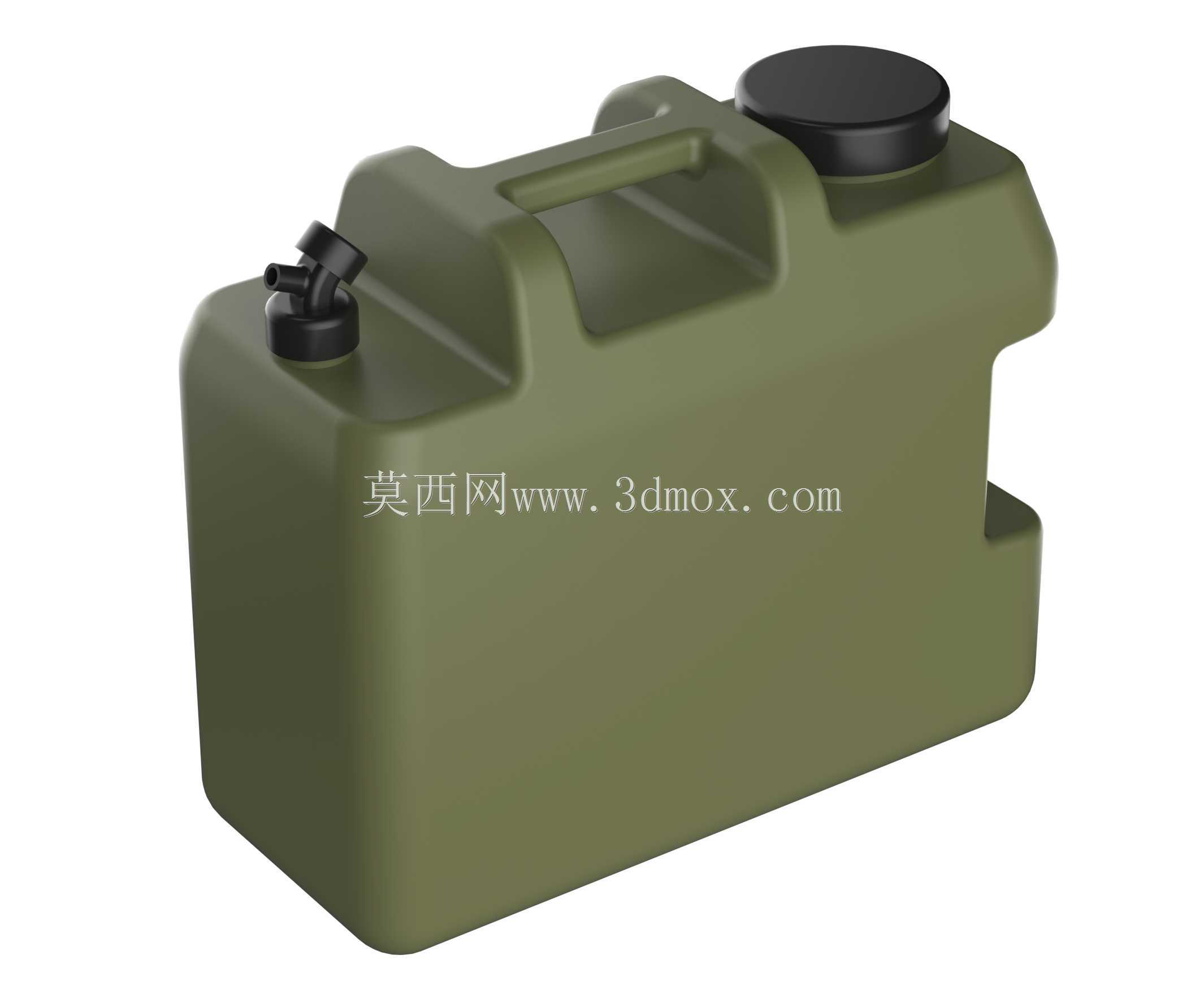

　　这款18升容量的储水罐体，在户外作业、野外驻训、临时供水场景中有着极高的适配性，区别于传统敞口式储水桶，它在结构设计上充分考虑了移动使用的全流程需求。从实际使用场景来看，这类罐体常被用于户外露营供水、设备临时冷却补液、野外作业班组的生活储水，也可配套小型移动加工设备作为切削液暂存容器，适配无固定供水管路的临时作业点位。

　　功能设计上，罐体顶部设置了大口径密封加注口，搭配旋压式密封盖，加注时可直接对接常规水龙头或输水软管，大口径设计也方便定期清理罐体内部沉积的杂质，避免长期储水形成的污垢残留。罐体侧上方集成了按压式出水龙头，不需要额外配置取水工具，按压即可控制出水流量，龙头接口做了标准外螺纹设计，可外接软管延伸出水位置，满足不同高度的取水需求。顶部一体化成型的手提握把，做了内凹圆弧过渡，握把宽度适配成年人手掌握持尺寸，满水状态下提运时不会出现硌手的问题，握把与罐体的连接位置做了加厚筋位处理，避免长期提运出现连接位置开裂的问题。

　　外形设计上，罐体采用偏置式方正造型，一侧做了内凹切角，这个设计并非单纯的造型考量，一方面是在堆叠存放时，切角位置可以避让相邻罐体的龙头凸起，实现多罐体紧密堆叠，减少仓储运输的空间占用；另一方面，切角位置刚好形成放置取水容器的限位空间，接水时容器可以贴靠在罐体切角处，不需要全程手持容器接水，降低使用时的操作负担。罐体壁厚做了梯度设计，底部和边角位置壁厚比侧壁厚1.5mm，放置在不平整的户外地面时，边角位置可以承受局部的应力集中，不会因为地面碎石硌压出现罐体破损。罐体底部做了一圈凸起的支撑边，让罐体底面与放置平面留出3mm的间隙，既可以避免底面直接与地面摩擦造成磨损，也能在地面有少量积水时隔绝潮气，减少罐体底部的老化速度。

　　尺寸边界上，罐体总高度控制在320mm左右，横向长度280mm，宽度180mm，这个尺寸刚好可以放入常规车载储物格、户外装备箱的预留空位，也适配多数移动作业推车的层板尺寸，不需要额外改造存放空间。加注口的中心位置距离罐体侧边60mm，加注时不会因为罐体侧边遮挡影响输水管道的对接；龙头的出水嘴距离罐体底部120mm，常规口径的水杯、小型储水容器都可以直接放在下方接水，不需要额外垫高容器。密封盖的拧紧力矩控制在3N·m即可实现完全密封，满水状态下侧翻、短时间倒置都不会出现渗漏，适配移动运输过程中的颠簸工况。罐体表面做了哑光磨砂处理，既可以减少户外使用时的表面划痕残留，也能避免强光照射下的反光问题，在野外作业场景下不会因为反光造成不必要的视线干扰。

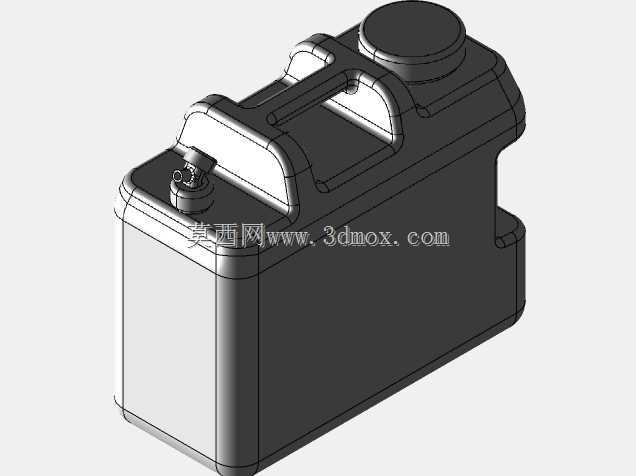

　　从建模逻辑来看，这类滚塑成型的塑料罐体，在结构设计时需要重点关注壁厚均匀性，所有转角位置都做了R8以上的圆角过渡，避免滚塑成型时出现局部缺料、壁厚不均的问题，同时圆角过渡也能减少应力集中，提升罐体的抗冲击性能，在低温环境下使用时，不会因为轻微磕碰出现罐体开裂。握把位置的内凹结构做了斜度脱模处理，不需要额外设计抽芯结构，简化模具结构的同时，也提升了成型后的结构强度。龙头安装位置做了内嵌式安装座，安装座与罐体一体成型，龙头拧紧后不会突出罐体最大外轮廓，运输过程中不会因为碰撞造成龙头断裂。
