Seaflo21系列12V24V直流隔膜泵结构设计

　　这款微型直流隔膜泵的三维结构还原，完全围绕实际车载、户外小型供水场景的安装使用需求展开，建模过程中优先还原了设备在狭小舱体内部的安装适配逻辑，没有做多余的外观美化处理，所有结构特征都对应实际量产产品的功能需求。从实际应用场景来看，这类1GPM流量规格的隔膜泵，主要适配房车水路系统、小型户外喷淋设备、农用小型植保机具、车载清洗装置的流体输送需求，不需要依赖外接市电，直接接入12V或24V直流供电回路即可工作，相比同流量等级的离心泵，它具备自吸能力强、干转不易损坏泵体、可以通过内置压力开关自动启停的特性，不需要额外搭配复杂的控制回路，非常适合分散式、无固定管网的小型流体输送场景。

　　从功能结构的设计逻辑来看，泵头部分采用三腔隔膜往复结构，偏心轮直接带动隔膜片做往复形变，通过进出水口的单向阀片控制流体流向，不需要额外的引水结构，垂直自吸高度可以满足常规车载水箱低位安装的使用需求，泵头过流部分全部采用耐水腐蚀的工程塑料材质，进出水口采用快插式外螺纹接口，适配常规的软质输水软管安装，不需要定制特殊接头。电机部分与泵头之间做了密封隔离结构，避免输送的流体渗入电机腔体造成短路，电机外壳采用拉伸铝壳搭配散热筋结构，连续工作时的热量可以通过外壳快速散出，适配长时间间歇工作的使用工况。泵体自带的压力开关模块直接集成在出水端腔体内，当出水端管路压力达到设定阈值时，开关自动切断电机供电，压力下降到设定下限后自动恢复供电，不需要用户手动控制开关，在小型供水系统里可以直接替代复杂的变频控制模块，大幅降低整套系统的成本与安装复杂度。

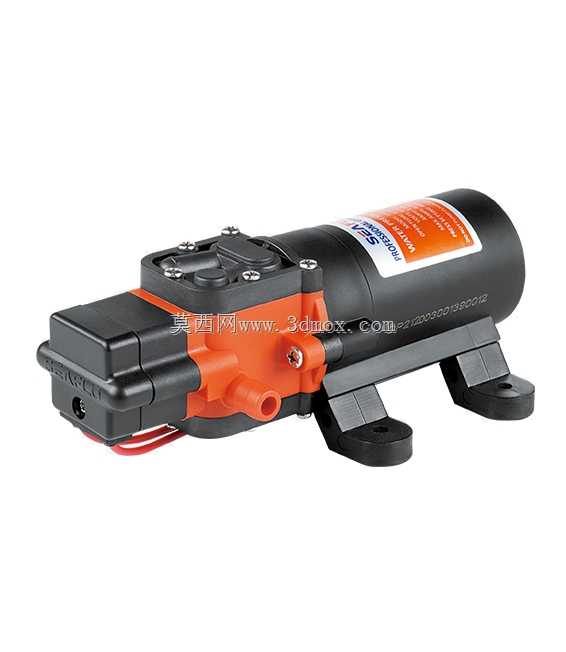

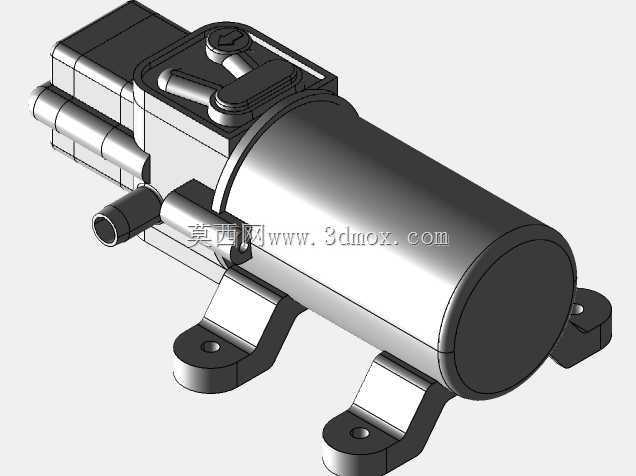

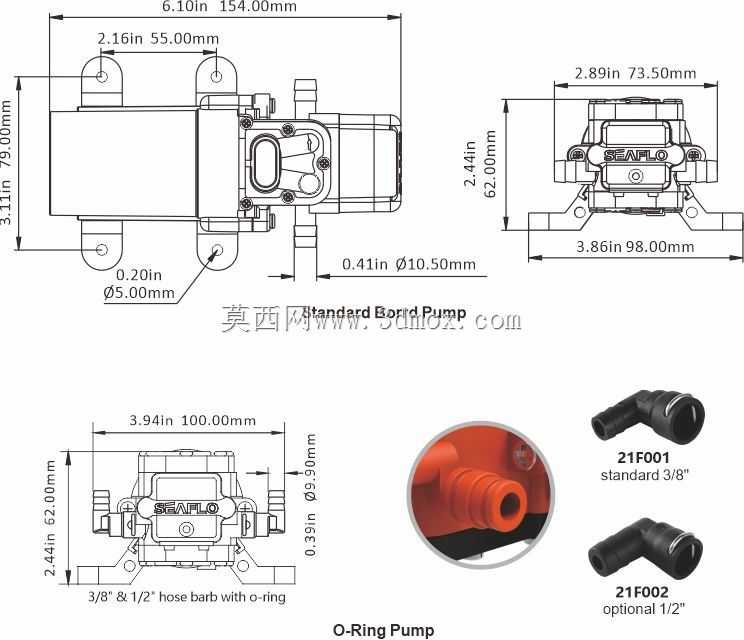

　　外形与安装边界的还原是这次建模的重点，泵体整体采用卧式安装结构，底部自带两个带安装孔的固定支脚，支脚与泵体主体之间做了橡胶减震垫结构，工作时电机与隔膜往复产生的振动可以通过减震垫过滤，不会传递到安装基板上产生共振噪音。建模时严格还原了泵体的整体外轮廓尺寸，包括电机部分的圆柱外径、泵头部分的突出长度、进出水口的伸出高度、接线端的出线位置，所有尺寸都匹配实际安装时的干涉检查需求，设计人员在做整套设备的布局时，可以直接调用这个模型做舱体布局验证，不需要反复测量实物尺寸调整安装位置。接线部分采用带护套的引线结构，出线位置做了防弯折护套，避免安装布线时引线反复弯折造成内部线芯断裂，引线长度预留了常规接线的冗余量，不需要额外延长接线即可连接到附近的供电回路。

　　从结构设计的细节来看，泵头部分的紧固件全部采用内六角不锈钢螺丝，均匀分布在泵头端盖周边，压紧力均匀分布在隔膜片周边，避免长期工作后出现渗漏问题，端盖与泵体之间的密封槽尺寸完全匹配密封圈的线径，装配后压缩量控制在合理区间，既不会因为压缩量过大造成密封圈永久变形失效，也不会因为压缩量不足出现渗漏。电机尾部的端盖自带碳刷维护窗口，长期使用碳刷磨损后可以直接打开窗口更换碳刷，不需要拆解整个电机，大幅降低后期维护的难度。泵体表面的标识位置也做了准确还原，包括流体流向标识、电压参数标识、品牌标识的位置，都和实物完全一致，在做产品渲染或者装配示意的时候，可以直接使用模型自带的标识位置做贴图处理，不需要重新调整标识的贴合位置。

　　实际选型使用时，这款泵的流量参数刚好匹配单路出水的小型供水需求，不会因为流量过大造成供电回路过载，也不会因为流量不足导致出水压力不够，工作时的噪音水平控制在小型设备可接受的范围内，搭配底部的减震支脚，安装在车厢内部或者设备舱内不会产生明显的噪音干扰。建模过程中所有的配合间隙都按照实际量产的装配公差做了预留，运动部件的行程范围也做了准确还原，做运动仿真的时候可以直接模拟隔膜往复、单向阀开闭的完整工作过程，不需要额外调整运动副的参数。对于做小型供水设备、车载改装、户外机具设计的结构工程师来说，这个模型可以直接导入到装配环境中做布局验证、安装干涉检查、管线走向规划，大幅减少前期测绘实物的工作量，也能避免因为手动建模的尺寸误差导致后期装配时出现干涉问题。
