20升便携式硬质燃油储油桶结构设计

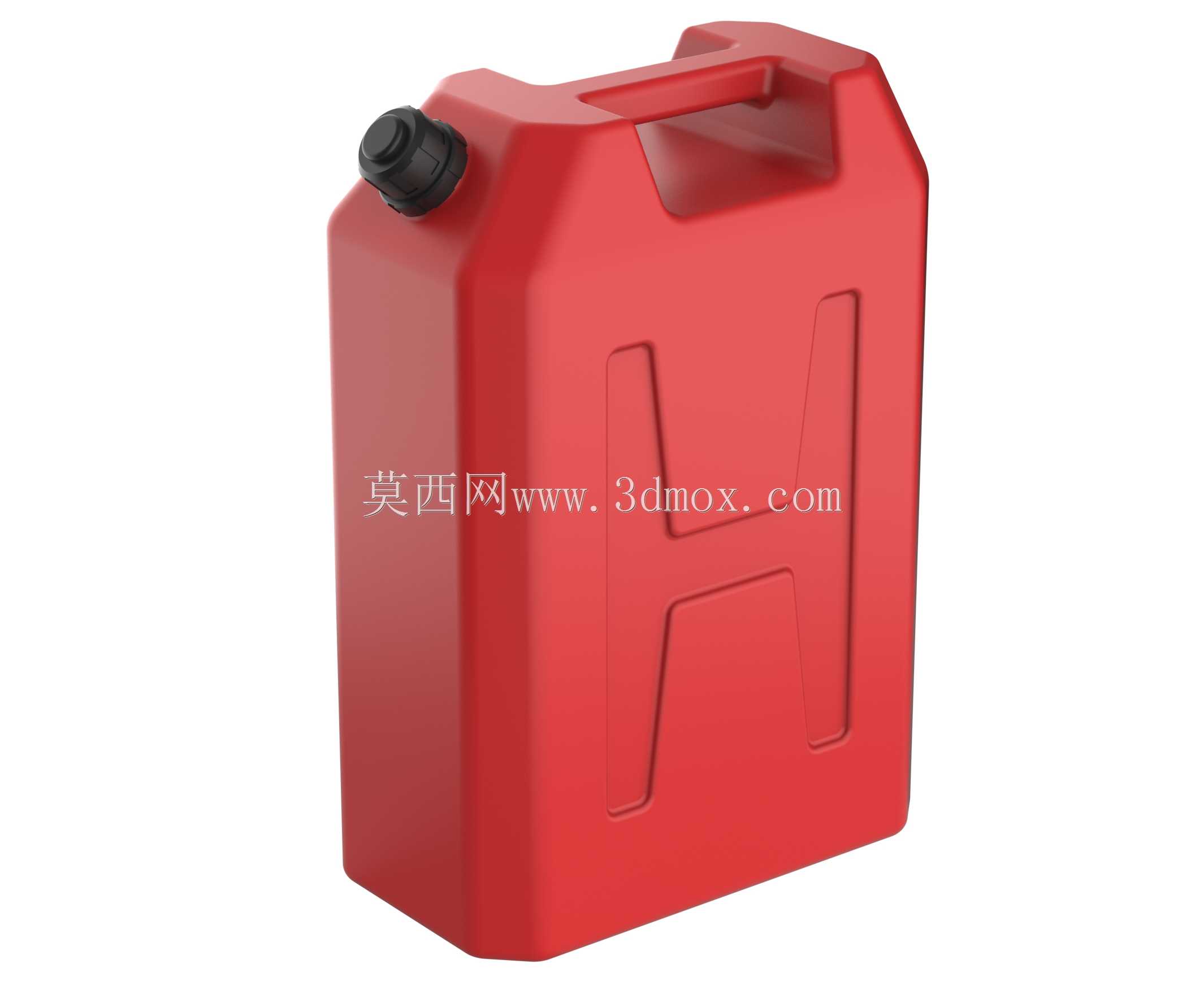

　　这款20升容量的硬质储油容器，是户外作业、应急储备、小型动力设备补给场景中常用的储运部件，日常在农林机械运维、户外工程作业、车载应急备用、小型发电机组供油等场景中承担液态燃油的密封存储与短途转运功能，区别于软质油囊，硬质结构的桶身可承受常规堆叠、磕碰的外力作用，避免储运过程中因挤压破损导致的燃油泄漏风险。

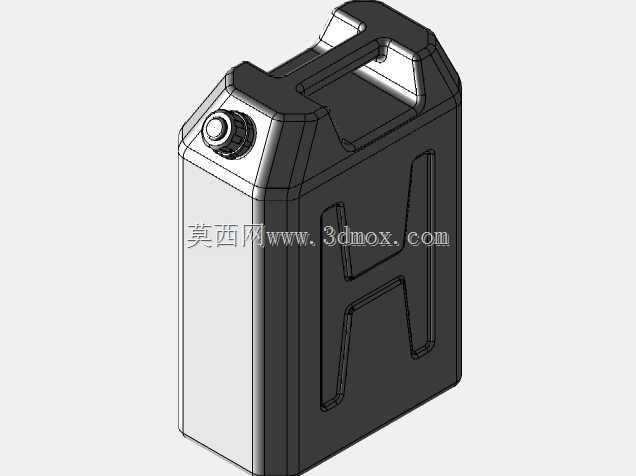

　　从结构设计逻辑来看，桶身采用一体化吹塑成型的HDPE材质基体，整体为方正切角的棱柱造型，边角位置全部做圆弧过渡处理，既可以降低成型过程中应力集中导致的开裂风险，也能在搬运、堆叠过程中避免尖锐棱角磕碰造成的损伤，同时方正造型相比圆柱形桶身，在车载后备箱、工具房货架等规整存储空间内的空间利用率可提升30%以上，同面积存储空间内可堆叠更多同规格容器。桶身正面压制的H型加强筋结构，是整个桶身刚度设计的核心，在不额外增加桶壁厚度、不提升整体重量的前提下，大幅提升桶身正面、侧面的抗凹陷、抗膨胀能力，当桶内装满燃油在高温环境下出现轻微内压升高时，加强筋结构可约束桶身变形量，避免桶身鼓胀导致的放置不稳、密封面错位问题；当桶身受到外部侧向挤压时，加强筋可将外力分散传导至整个桶身框架，避免局部受力过大出现开裂。

　　顶部的一体化提手做了贴合人手握持弧度的内凹设计，提手与桶身主体为一体成型结构，不存在额外装配的连接缝隙，避免长期使用后连接位置断裂的问题，提手的宽度经过人体工程学校核，满油状态下单人短距离搬运时，手部受力面积足够，不会出现勒手的问题，提手下方预留的空隙可容纳成年男性戴劳保手套的手部穿过，适配作业场景下的操作需求。桶口位置设置在桶身顶部的边角处，采用外螺纹密封结构，配套的旋盖内置耐油橡胶密封垫圈，旋紧后可实现IP67级别的密封效果，即使桶身倾倒放置也不会出现燃油渗漏，桶口的偏心位置设计，在倾倒燃油时可让桶内空气顺利进入，避免倒油过程中出现油液喷溅、断流不稳的问题，同时桶口直径匹配常规燃油加注漏斗的尺寸，无需额外转接件即可完成向小型设备油箱的加注作业。

　　从安装与放置边界来看，这款储油桶的整体外廓尺寸适配常规车载储物格、工业货架的层间高度，平放时底部为平整平面，可稳定放置在水平地面、车厢底板上，不会出现滑动歪斜，多个同规格桶身堆叠时，上层桶的底部凹槽可与下层桶的顶部凸起定位配合，堆叠三层时不会出现滑落风险。桶身壁厚设计经过跌落测试校核，从1.2米高度自由跌落至水泥地面时，桶身焊缝、边角位置不会出现开裂、渗漏，满足户外作业场景下的粗暴使用需求。材质选择上采用耐燃油腐蚀的高密度聚乙烯，可长期存储汽油、柴油、煤油等常见燃油，不会出现材质溶胀、强度下降的问题，同时材质本身具备一定的抗紫外线能力，露天放置6个月以上不会出现明显的老化脆裂问题。在实际工程选型中，这类储油桶常作为小型工程机械、园林机械、应急发电设备的配套辅件，设计时需要重点校核桶身的刚度、密封可靠性、搬运便利性三个核心指标，避免出现储运过程中泄漏、搬运时易脱手、长期使用易开裂等常见问题，这款模型的结构细节完整还原了量产储油桶的加强筋、密封口、提手等核心结构，可作为同类储运容器设计的参考原型，也可用于户外作业场景的三维布局装配、工具存储方案的可视化展示。
