Seaflo型1000ml水路系统蓄压累加器

　　在房车供水、小型船舶淡水系统、户外移动式供水机组这类对供水压力稳定性有要求的场景里，这类1000ml容量的蓄压累加器是非常常见的配套部件，它的核心作用是缓冲水泵启停带来的管路压力波动，同时储存一定压力的水体，减少水泵的频繁启动次数，延长供水泵的使用寿命，也能让终端出水的水流更平稳，不会出现水龙头出水忽大忽小、水泵频繁跳停的问题。

　　从结构设计来看，这款蓄压器采用卧式圆柱筒体结构，筒体本身采用耐水压的工程塑料一体成型，侧壁预留的安装支脚做了加强筋结构，安装时可以通过支脚的固定孔直接用螺栓固定在设备机架或者舱壁上，不需要额外做复杂的安装支架，适配小型供水系统紧凑的安装空间。筒体两端的接口做了标准化的1/2"NPT内螺纹设计，可以直接和常规的供水硬管、软管接头匹配，不需要额外做转接头适配，降低现场安装的配件成本。

　　从尺寸边界来看，这款蓄压器的筒体总长度为300mm，筒体主体直径为105mm，两端接口突出后的总宽度为127mm，安装支脚的固定孔间距为125mm，整体安装占用的空间非常小，在做供水系统布局的时候，只需要预留出长310mm、宽135mm、高115mm的安装空间即可，支脚的固定孔可以适配M6或者M8的固定螺栓，安装时要注意接口方向和管路走向对齐，避免强行掰动管路造成接口渗漏。

　　功能设计上，这款蓄压器内部带有弹性隔膜结构，当水泵启动向管路加压时，一部分带压水会进入蓄压器腔体内，压缩隔膜另一侧的预充气体，当管路压力达到水泵的停机压力值时水泵停止工作，此时管路出水时，蓄压器内部的预充气体会推动隔膜将储存的水体压入管路，维持管路压力，直到管路压力降到水泵的启动压力值，水泵才会再次启动，这种设计可以把小型供水系统的水泵启停频率降低60%以上，尤其是在小流量出水的场景下，比如洗手、接少量饮用水的时候，不需要每次开水龙头都触发水泵启动，既降低了供水系统的工作噪音，也减少了水泵电机、压力开关的动作次数，提升整套供水系统的可靠性。

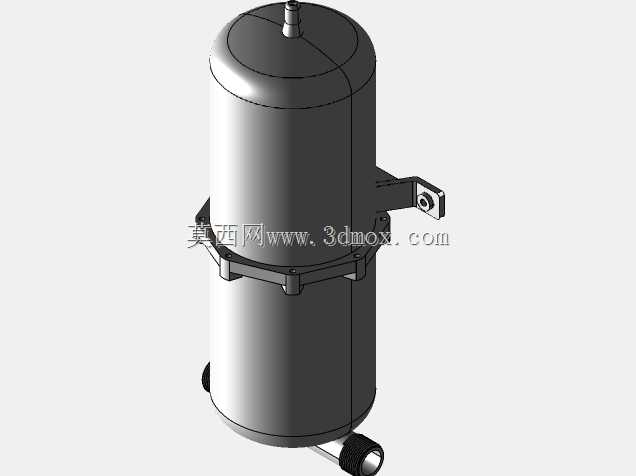

　　在做这类部件的三维建模时，要重点注意几个结构细节：一是筒体侧壁的安装支脚和筒体的连接位置做了圆弧过渡，避免应力集中，建模时不能直接做直角连接，否则后续做有限元受力分析的时候会出现应力集中的误判，实际产品这个位置也是成型时容易出现缩痕的位置，过渡圆角的尺寸要和实际产品匹配；二是两端的接口螺纹要按照NPT螺纹的标准参数建模，牙型角、锥度都要符合规范，不然做装配干涉检查的时候会出现配合错误；三是筒体表面的散热筋条，除了提升筒体的结构强度之外，也能在环境温度变化的时候平衡筒体内部的温度变化带来的压力波动，建模时筋条的高度、间距要和实物一致，不能随意简化，否则做装配的时候会和周边的管路、固定件出现干涉。

　　实际选型应用的时候，1000ml的容量适配流量在1GPM到3GPM之间的小型供水泵，匹配的系统压力通常在20PSI到40PSI之间，预充气体的压力通常设置为水泵启动压力的70%左右，安装的时候要尽量将蓄压器安装在水泵出水端靠近压力开关的位置，距离水泵出水接口不要超过1米，这样才能起到最好的缓冲蓄压效果，如果安装位置离水泵过远，管路的沿程压力损失会降低蓄压器的缓冲效果，还是会出现水泵频繁启停的问题。另外安装时要注意蓄压器的固定必须牢靠，因为供水系统工作时会存在轻微的压力脉动，如果固定不牢，长期工作后支脚位置会出现疲劳开裂，造成漏水故障。

　　从结构细节来看，这款蓄压器的筒体端盖采用卡扣加密封圈的密封结构，相比螺纹端盖的结构，装配效率更高，密封可靠性也更好，端盖上的卡扣位置做了导向斜面，装配时可以快速对位，密封圈采用丁腈橡胶材质，耐淡水和常见的水路消毒药剂腐蚀，适合长期在供水系统中使用。筒体表面的标签位置预留了平整的贴标区域，建模时这个区域要做平面处理，不要把筋条延伸到这个区域，否则标签无法平整粘贴。
