750ml蓄压式供水隔膜泵结构设计

　　这款750ml容量的蓄压式供水隔膜泵，在小型流体输送场景中有着非常广泛的适配性，不管是房车车载供水系统、小型船舶淡水输送、户外移动式净水设备，还是小型农用灌溉喷淋、家用增压供水场景，都能见到这类结构的产品身影。和普通无蓄压腔的隔膜泵不同，这款产品集成了750ml的蓄压腔体，能够在泵组停机后维持管路内的稳定水压，避免短时间小流量取水时泵体频繁启停，大幅延长泵组的使用寿命，同时也能让出水压力更平稳，减少管路水锤冲击带来的接头渗漏、管路震动问题。

　　从实际功能设计来看，这款泵采用内置隔膜往复增压结构，电机带动偏心机构驱动隔膜往复形变，改变腔室容积完成进水与出水动作，进出水端设置有单向止回结构，避免流体倒流。集成的750ml蓄压腔属于密闭承压结构，内部预充一定压力的气体，当泵组输出压力高于蓄压腔预充压力时，水会进入蓄压腔压缩内部气体储存压力，当管路端打开取水时，蓄压腔内的气体会推动储水向外输出，维持管路压力稳定，直到压力降到泵组启动阈值，泵体才会再次启动补水，这个设计能有效降低泵组的启动频次，在小流量用水场景下，比如房车洗手台短暂出水、设备冷却系统小流量补水时，能减少电机的工作时长，降低能耗同时减少运行噪音。

　　在结构设计思路上，这款泵将电机驱动段、隔膜增压段、蓄压腔体做了一体化集成设计，没有采用分体式的泵头加外置蓄压罐的结构，整体集成度更高，减少了外接管路的连接点，降低了渗漏风险。泵体外壳采用高强度工程塑料材质，兼顾轻量化与承压能力，外壳表面设置有散热筋结构，能够在电机运行时增大散热面积，带走电机工作产生的热量，避免长时间运行导致电机过热损坏。进出水接口采用标准1/2"NPT螺纹规格，能够和常规的民用供水管路、软管接头直接适配，不需要额外做转接件，降低现场安装的适配成本。泵体底部设置有带安装孔的固定支脚，支脚和泵体主体之间做了加强筋结构，保证安装固定后的结构强度，能够承受泵体运行时的轻微震动，避免长期使用后固定螺栓松动。

　　从安装边界尺寸来看，这款泵的整体长度为200mm，主体段直径为127mm，进出水接口端的长度为123mm，泵体总高度为135mm，安装支脚的固定孔间距为177mm，安装孔到泵体端面的距离为45mm，这些尺寸参数在做设备布局设计时可以直接参考，预留足够的安装与操作空间，尤其是进出水端需要预留管路连接的操作空间，方便后期维护时拆装管路接头。在安装布局时还要注意，泵体的安装方向要保证进出水接口的轴线保持水平，避免蓄压腔内的气水分布异常影响蓄压效果，同时固定支脚处建议加装橡胶减震垫，进一步降低泵体运行时的震动传递到设备机架上，减少整机的运行噪音。

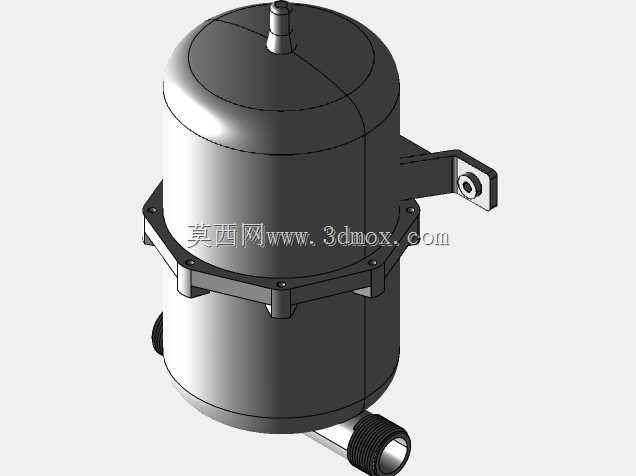

　　在实际选型适配时，这款泵的750ml蓄压容积，能够适配单路小流量供水的场景，如果是多路同时供水的场景，需要核算总用水量与泵组的流量参数是否匹配，避免出现供水压力不足的问题。另外这款泵的过流部件采用食品级兼容的材质，也可以适配饮用水输送场景，在房车、游艇的生活供水系统中使用时，不需要额外做水质隔离处理。泵体的接线端做了密封结构设计，能够在潮湿的安装环境下使用，比如船舱内、户外设备舱内，避免溅水导致的电路短路问题。从三维建模的角度来看，这款模型完整还原了泵体的外部结构、安装接口尺寸、固定支脚位置，在做设备整体布局设计、管路布线设计时，可以直接调用这个模型做干涉检查，提前验证安装空间是否足够，管路走向是否合理，减少后期实物装配时出现的尺寸干涉、安装空间不足的问题。
