嵌入式GM66条码二维码扫描模组结构设计

　　在工业产线追溯、自助终端集成、智能仓储分拣这类需要高频条码采集的场景里，嵌入式扫码模组的结构适配性直接决定了整套识别系统的落地效率，这款带防护外壳的GM66扫描模组，就是针对紧凑安装空间做的一体化结构方案。从实际集成的角度看，这类模组最常被嵌入到自助收银机面板、快递分拣柜读码头、产线工位防错工装、门禁核验终端这类设备内部，不需要额外做复杂的防护结构，外壳本身就承担了防尘、防轻微磕碰、定位光学组件的作用。

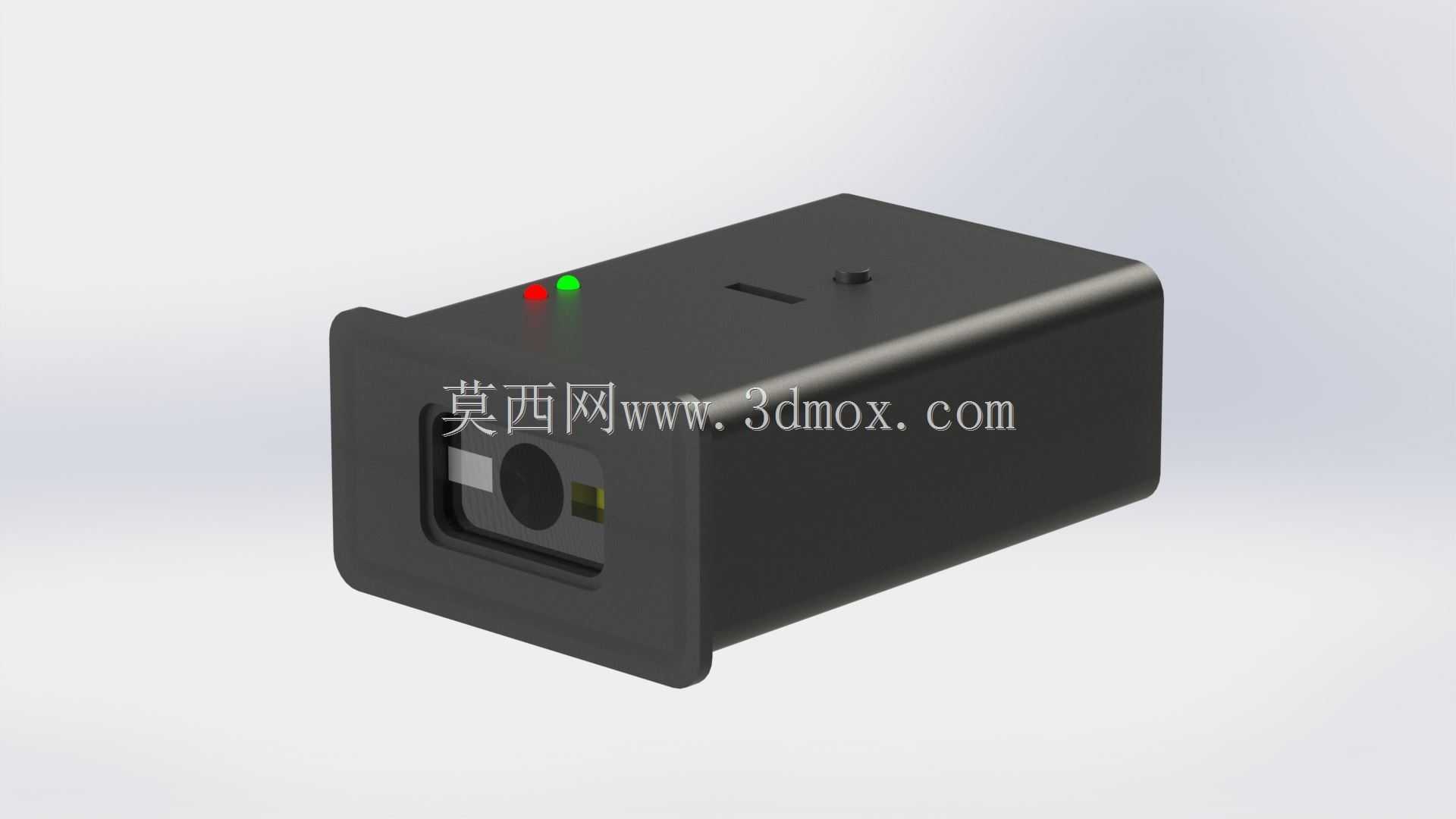

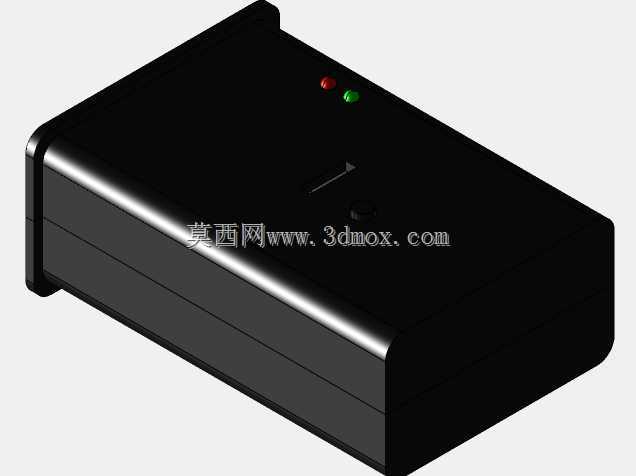

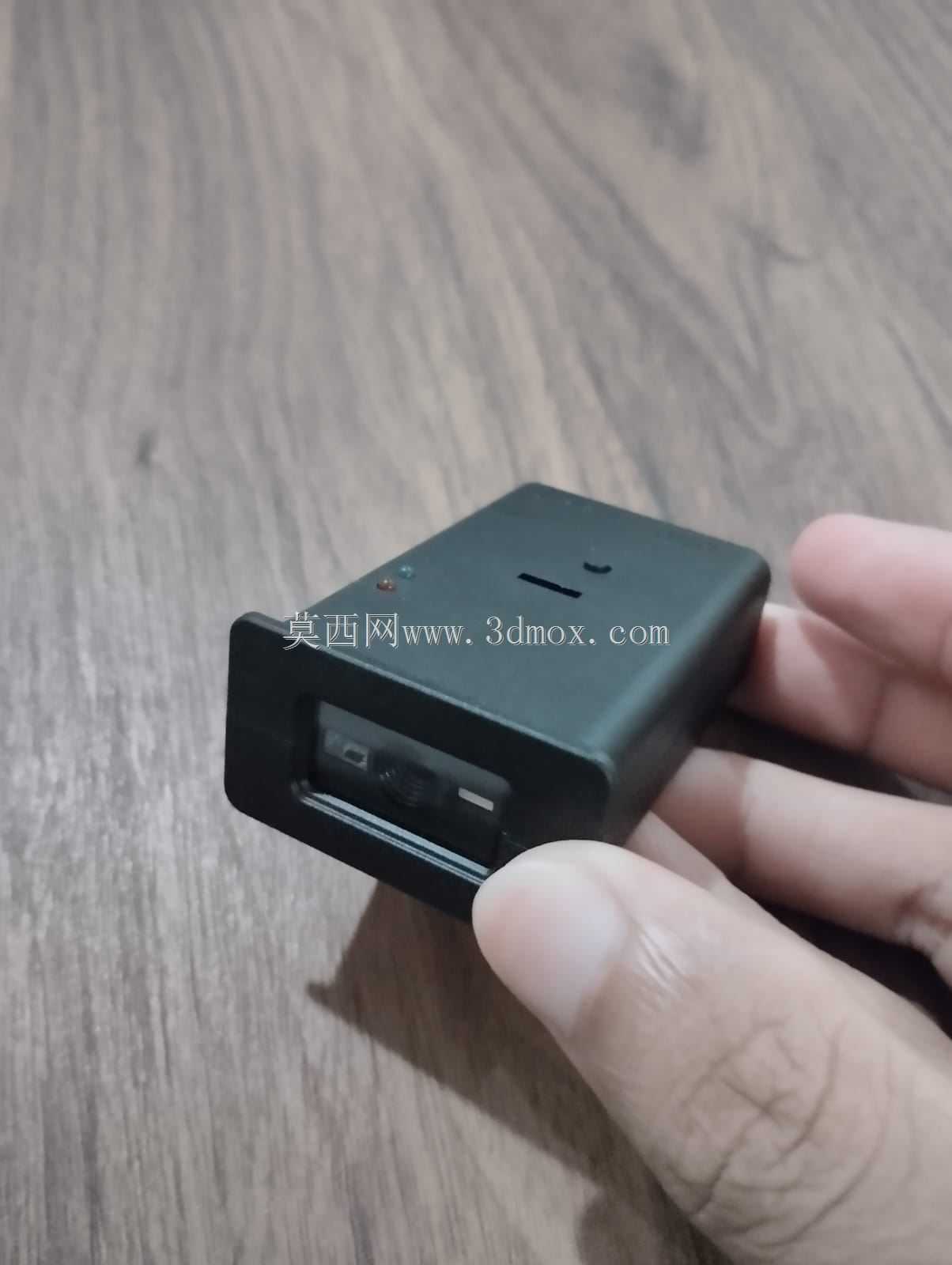

　　整个模组采用方正的一体式外壳设计，边角做了小圆弧过渡，避免安装时刮擦配套设备的安装孔位，前端预留了光学识读窗口，窗口位置做了内凹的沉台设计，一方面可以给识读镜头留出足够的景深空间，避免透明面板直接贴在镜头上产生反光干扰，另一方面也能在日常使用中减少硬物直接刮花光学窗口的概率。外壳顶面预留了状态指示灯的透光位，红绿双色灯的位置刚好在安装后人员视线可及的角度，不需要额外外接指示灯就能直观反馈扫码成功、待机、故障的不同状态，顶面还预留了一个小型的按键或者感光元件安装位，可根据不同集成需求选配触发功能或者环境光感调节功能。

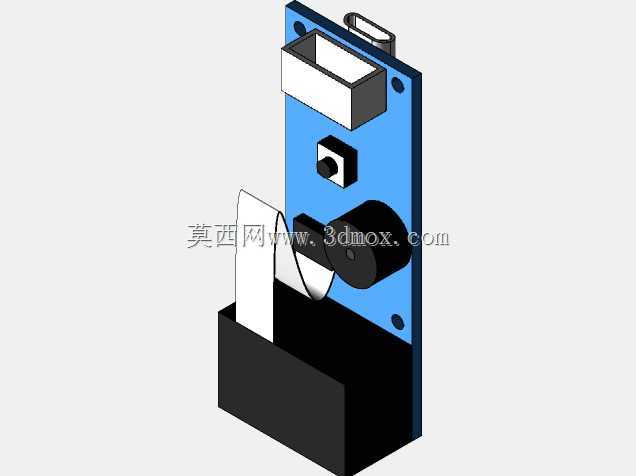

　　从设计思路上看，这款结构没有做多余的异形曲面，全部采用易加工的直壁结构，不管是采用3D打印打样验证，还是后期开模做注塑量产，都能有效控制加工成本，外壳的壁厚保持均匀，避免注塑生产时出现缩痕、变形的问题，内部的筋位刚好卡住核心的PCB识读板与光学镜头组件，不需要额外打螺丝就能完成组件的初步固定，后期组装时只需要在外壳接缝处打少量固定胶或者加装1-2颗微型螺丝就能完成整体装配，装配效率比无定位筋的散件结构提升至少40%。

　　安装边界上，这款模组的整体外形尺寸控制得非常紧凑，适合嵌入到厚度30mm以上的设备面板中，安装时只需要在面板上开出对应尺寸的矩形安装孔，将模组从面板后侧推入，依靠外壳前端的法兰边就能卡在面板正面，后侧可以通过卡扣或者压片直接固定，不需要设计复杂的安装支架，对于设备内部空间紧张的集成场景非常友好。识读窗口的光轴与外壳安装基准面保持垂直，安装时只要保证模组前端面与被扫条码的平面平行，就能获得最佳的识读角度，不需要额外调整识读倾角，降低了现场安装调试的难度。

　　功能特性上，外壳的密闭设计可以满足日常室内场景的防尘需求，避免车间内的浮尘、仓储场景下的纸屑纤维飘入模组内部附着在镜头上，长期使用也能维持稳定的识读率，外壳采用深色哑光材质，不会在识读窗口周围产生反光干扰，避免自身材质的反光影响镜头对条码的捕捉。接口部分从模组后侧引出，外壳后侧预留了出线缺口，不管是采用插针式连接还是引线式连接，都能顺利走线，不会因为外壳挤压线材导致接触不良。

　　在实际选型适配的时候，这类一体化模组不需要结构工程师再单独为扫描核心板设计防护外壳，只需要根据模组的外形尺寸预留安装空间，就能快速完成整套识别单元的结构集成，大幅缩短智能设备的开发周期，尤其是对于做自助终端、小型智能装备的工程师来说，这类成熟的模组结构可以直接套用，减少重复设计的工作量，同时也能避免自己设计外壳时出现的光学定位偏差、防护不到位、装配干涉这类常见问题。从结构可靠性的角度看，整个外壳没有易损的活动部件，所有固定结构都采用刚性连接，抗振动性能可以满足产线设备、移动分拣设备的使用需求，不会因为设备运行时的轻微振动导致内部组件移位，影响识读精度。
