7x7厘米RGB背光发光组件结构设计

　　在小型智能终端、便携检测设备、嵌入式人机交互面板的开发流程中，背光组件的结构适配一直是结构工程师需要反复校核的环节，尤其是带RGB混光需求的侧入式背光件，既要保证出光均匀度，又要控制整体厚度，还要匹配主板焊盘的引脚定义，稍有偏差就会出现亮斑、暗区或者装配干涉的问题。这款7x7厘米规格的RGB背光组件，是针对小尺寸显示交互场景开发的标准化结构件，日常选型中经常会遇到非标背光开模周期长、成本高的问题，这类标准化尺寸的背光件可以直接适配多数4-6英寸的小型液晶面板、触控指示模块，大幅缩短原型开发阶段的物料验证周期。

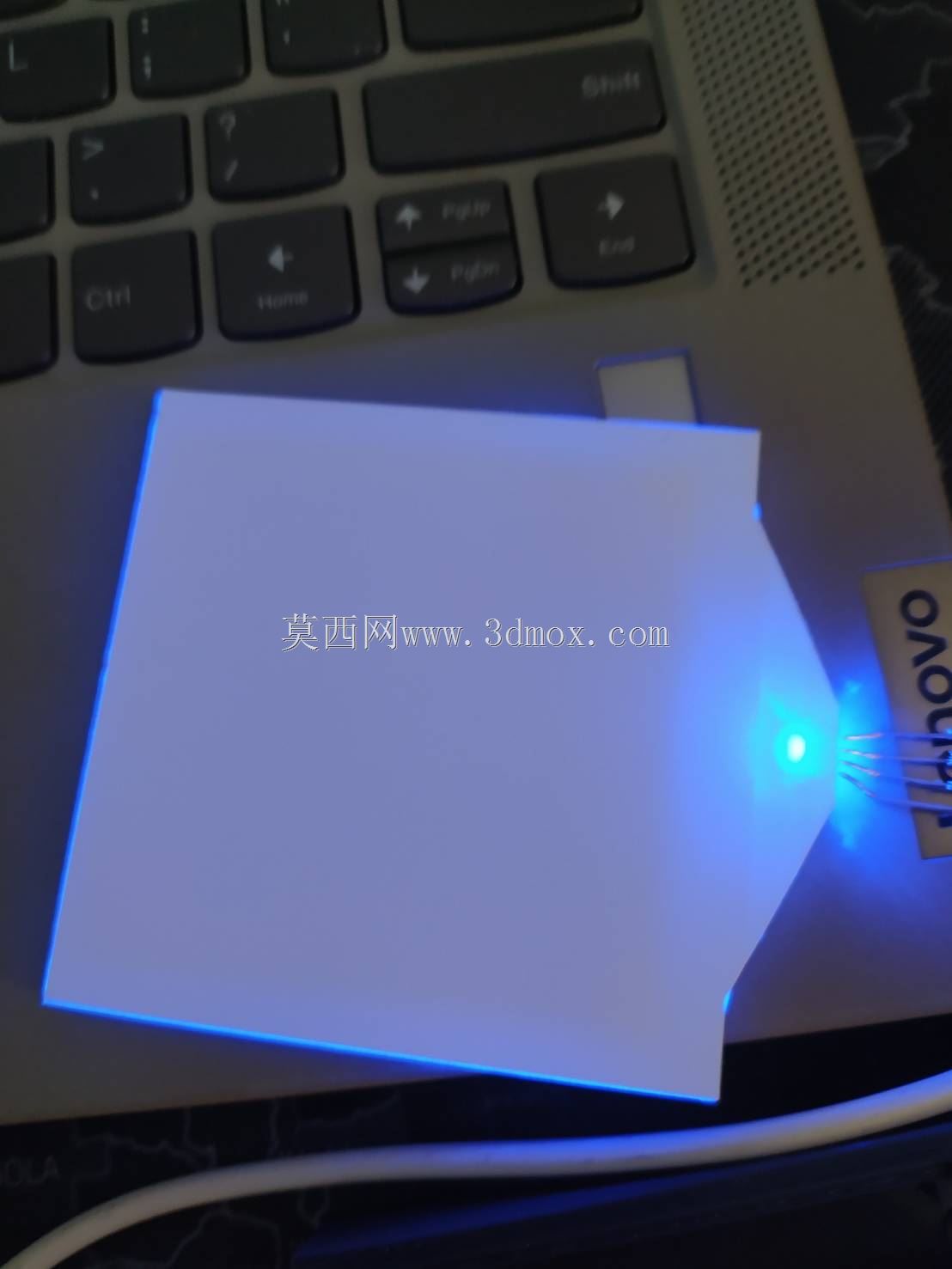

　　从实际功能层面看，这款背光组件采用侧入式导光结构，引脚端集成了RGB三色发光源，通过不同引脚的电平控制可以实现全色域混光，既可以作为普通液晶面板的底背光提供均匀的面光源，也可以单独作为状态指示光源，通过不同颜色的灯光反馈设备运行状态，比如工业手持终端的故障告警、待机指示、运行状态提示，都可以通过这款背光组件的色彩切换实现，不需要额外加装独立指示灯，能有效压缩终端设备的面板布局空间。

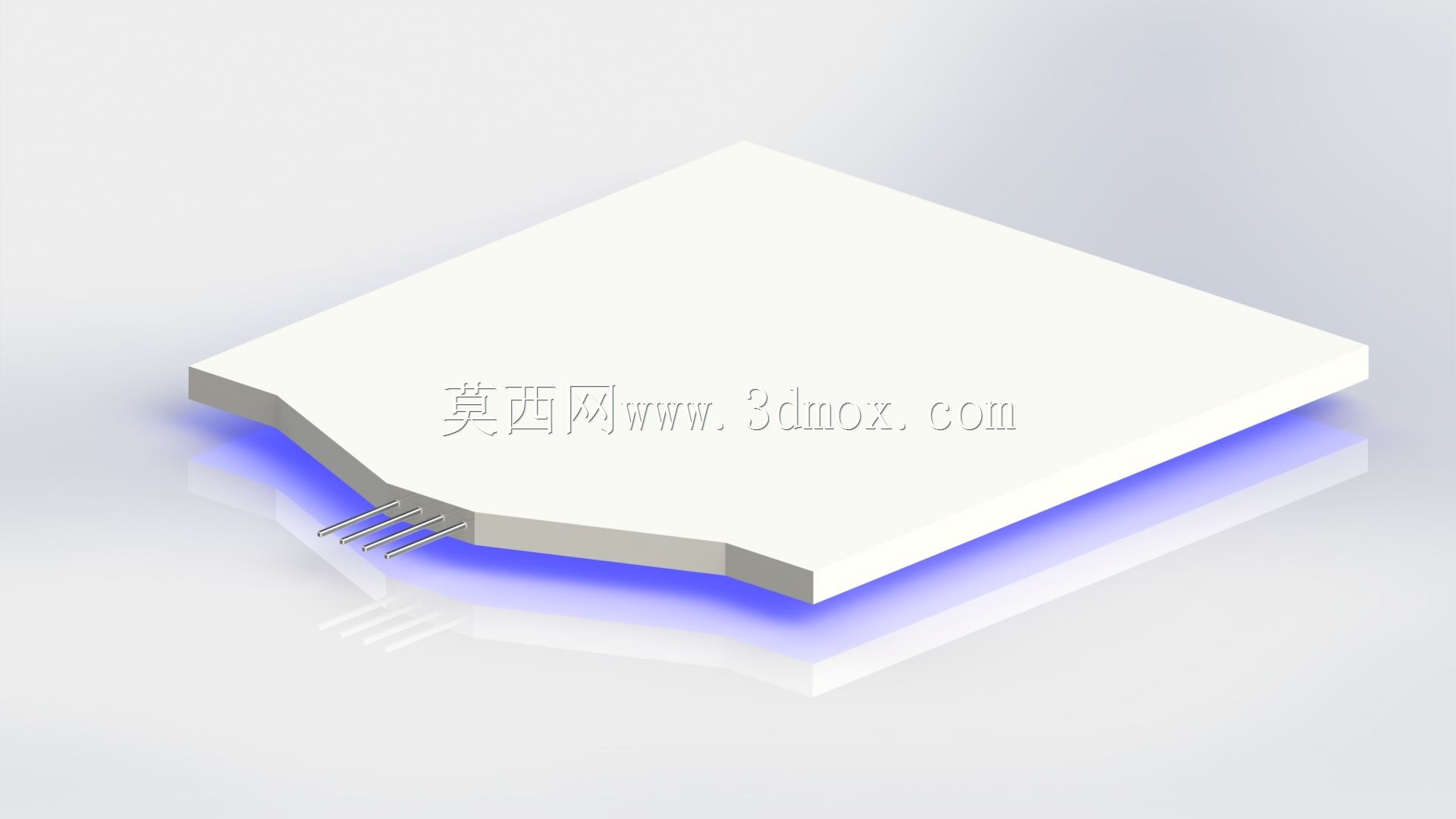

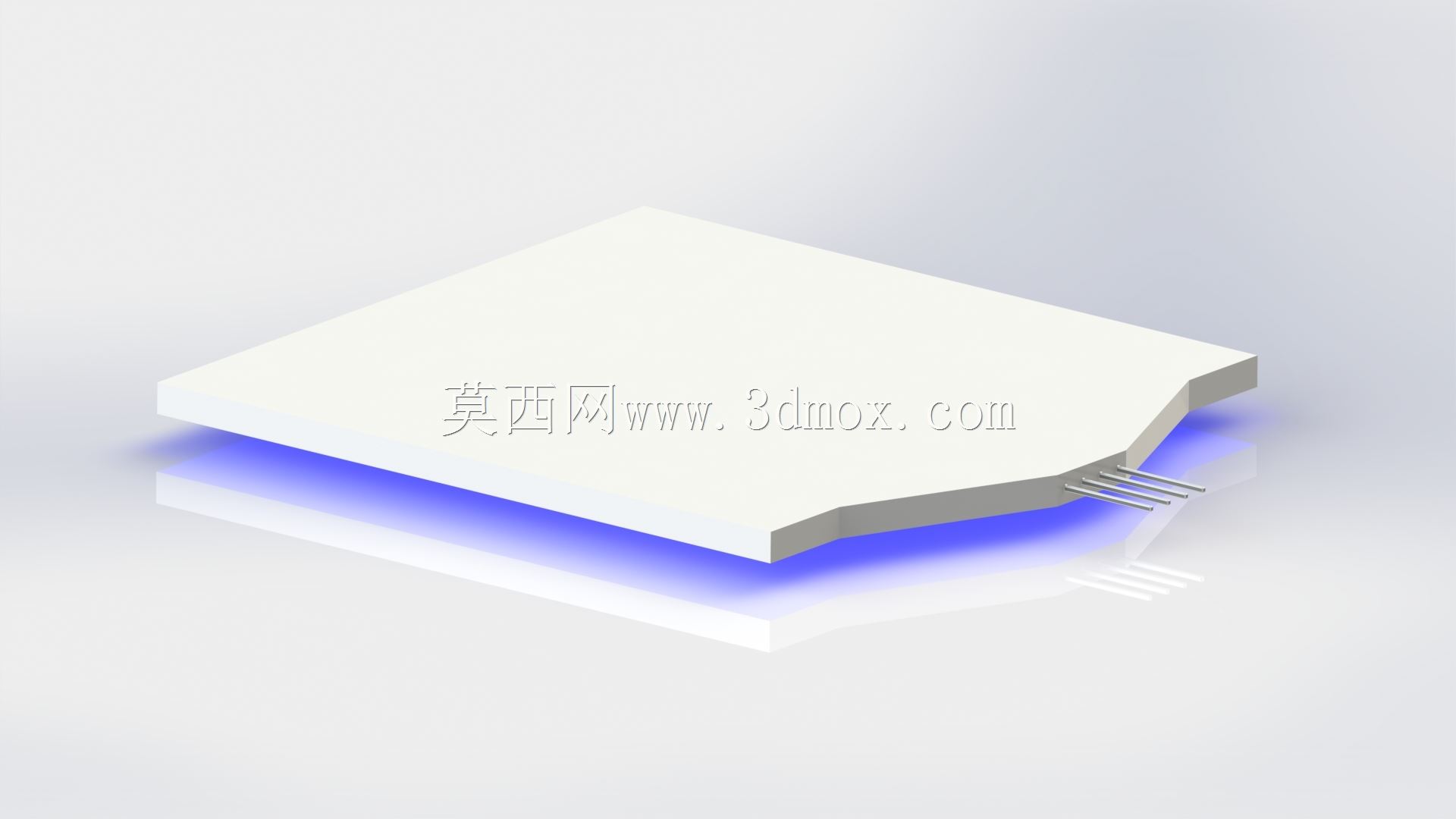

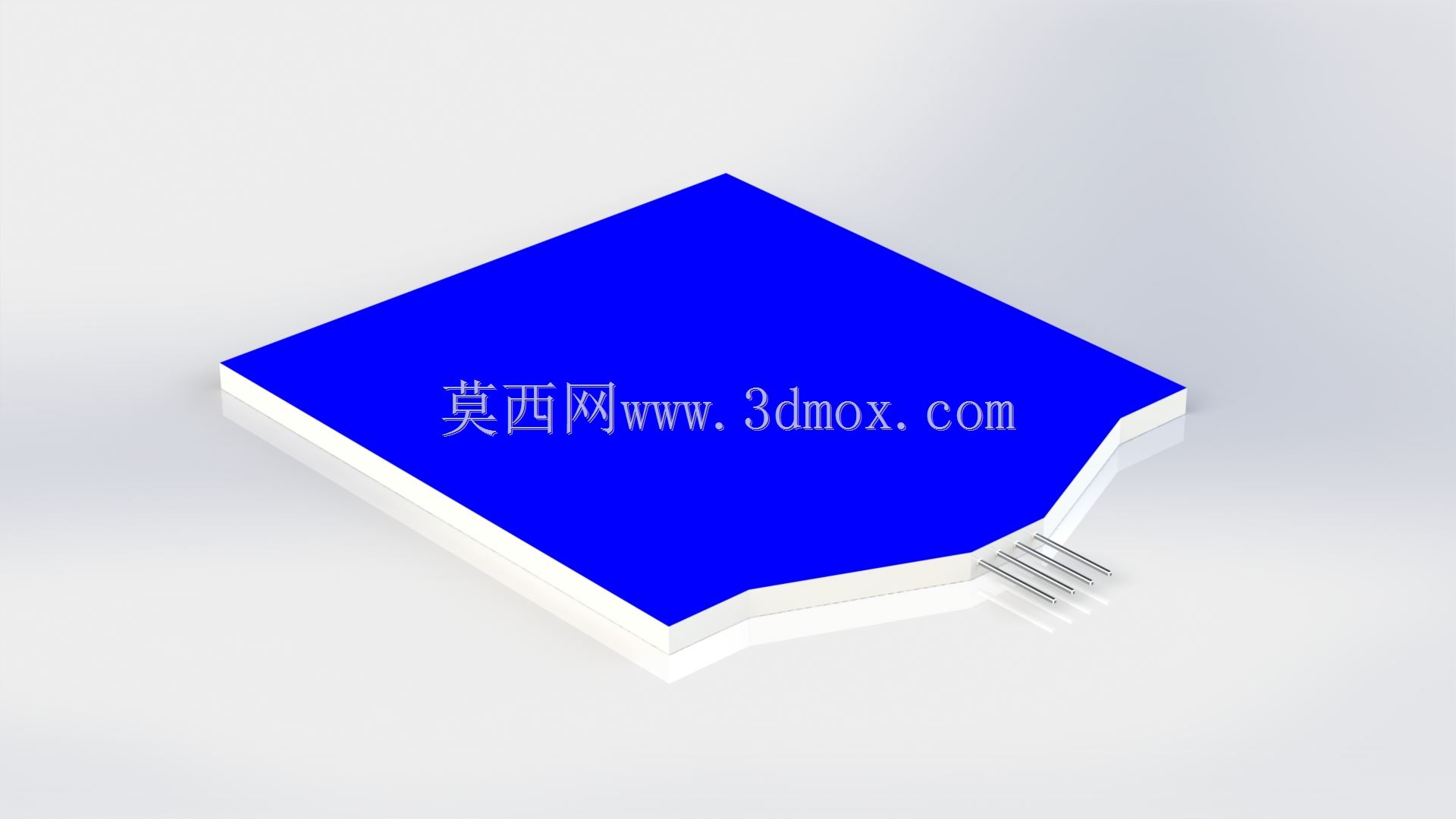

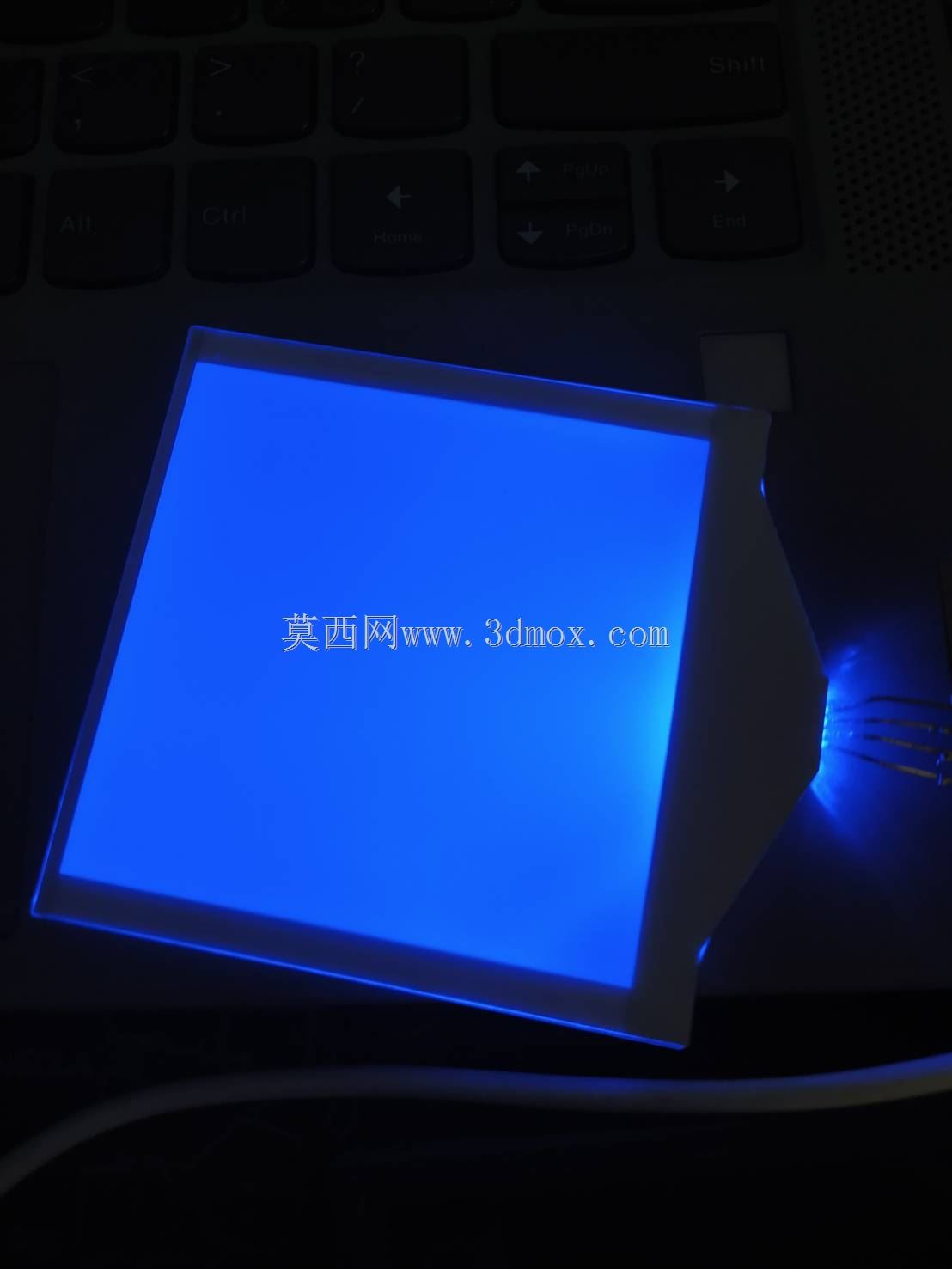

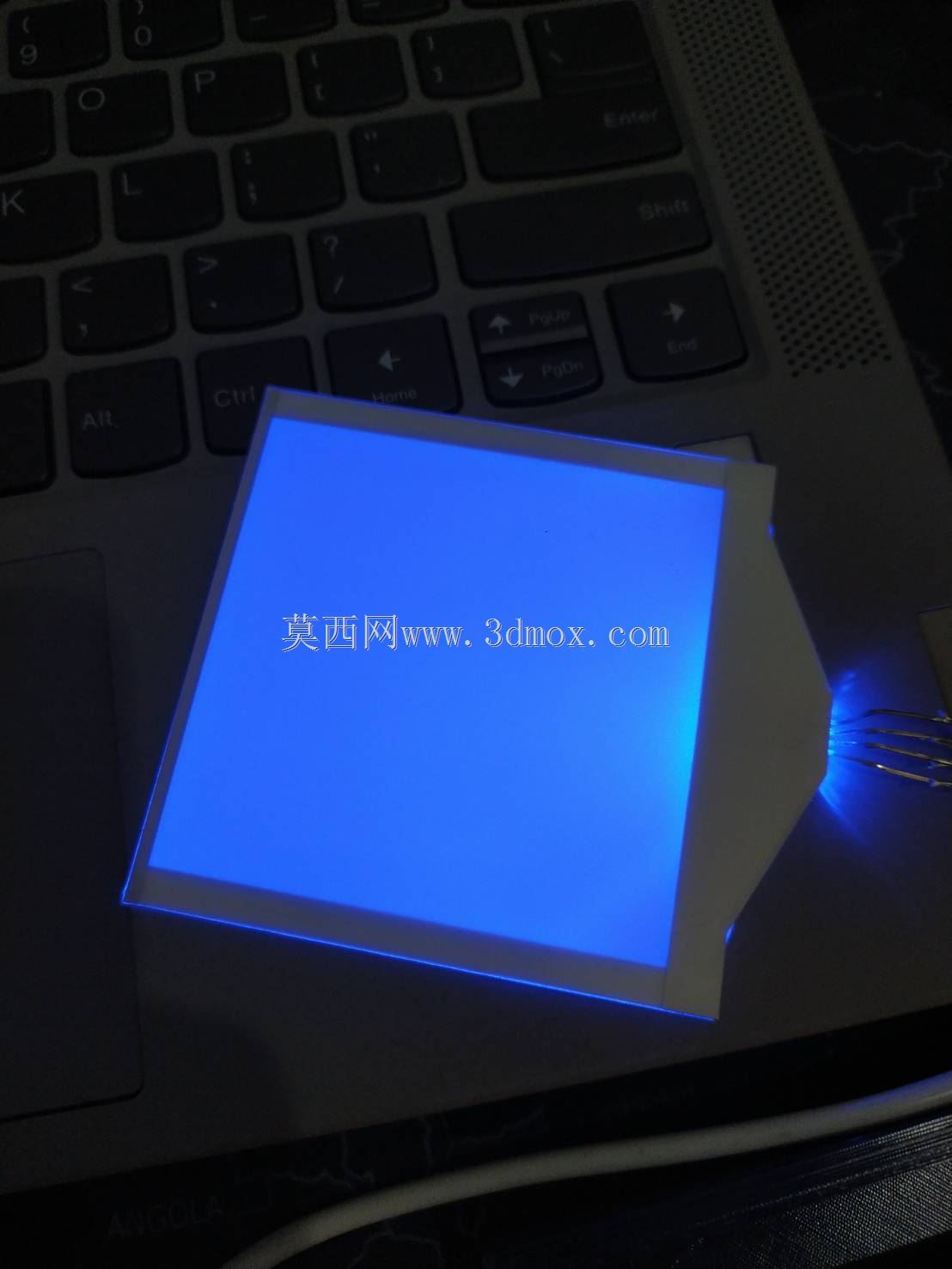

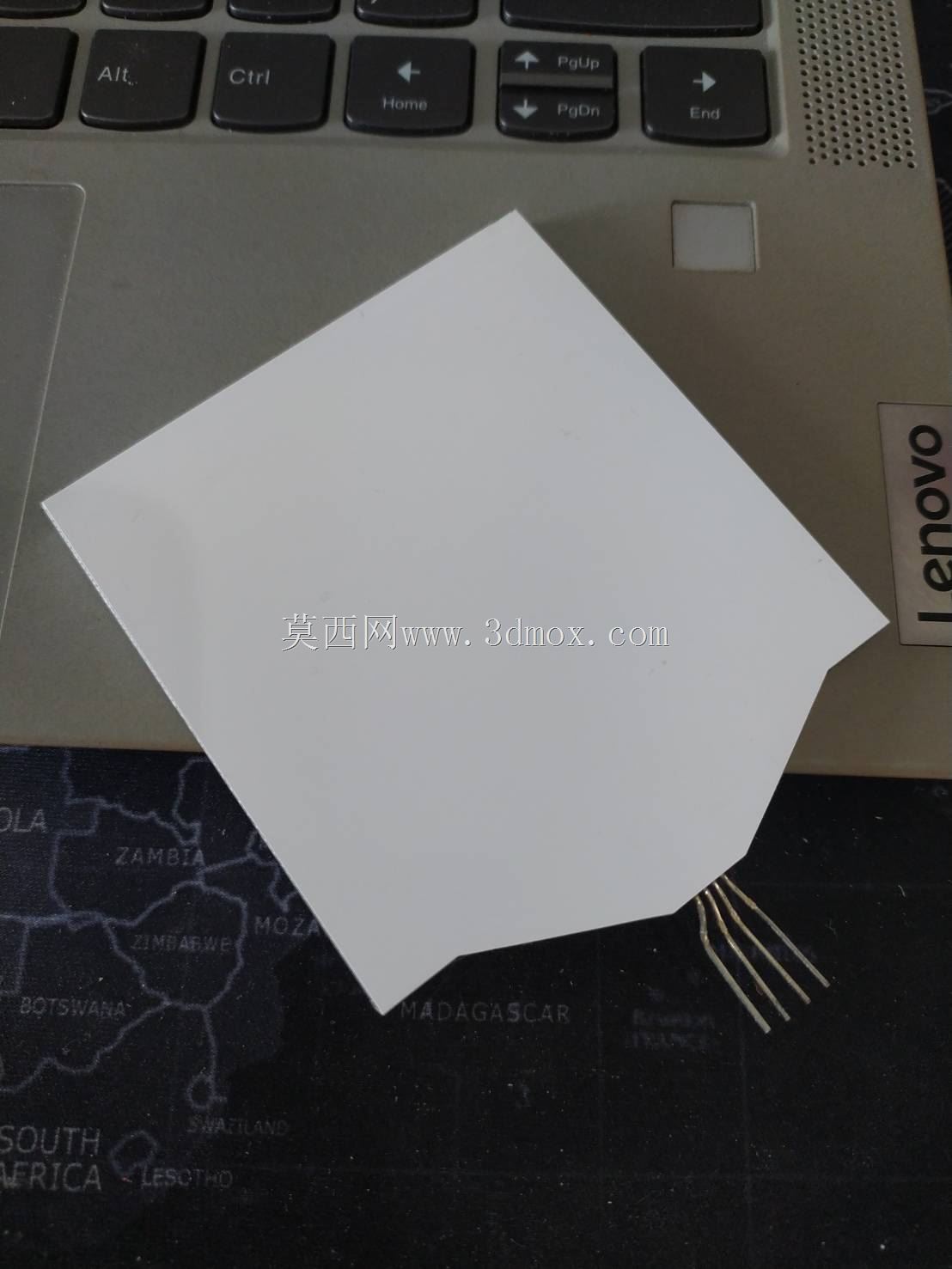

　　设计过程中首先锚定的是7x7厘米的正方形外形边界，这个尺寸是经过多类小型设备的面板尺寸统计后确定的通用规格，整体厚度控制在3毫米以内，边缘做了微小的切角处理，既可以避免装配时直角边缘刮伤面板泡棉，也能作为装配定位的防呆特征，防止组装时方向装反导致引脚对位偏差。导光板采用高透光PMMA材质，表面做了微结构网点处理，靠近引脚侧的网点密度更低，远离光源侧的网点密度逐步提升，通过网点的漫反射效果平衡整个发光面的亮度差，避免靠近光源的边缘出现亮边，远离光源的角落出现暗区，实际测试中整个发光面的亮度均匀度可以达到85%以上，满足多数工业级显示场景的光照要求。

　　引脚部分采用直插式焊针设计，焊针间距统一为2.54毫米标准间距，直接匹配通用万用板、定制PCB的标准焊盘尺寸，不需要额外做转接板设计，焊接时可以直接通过波峰焊或者手工焊接固定，焊针伸出长度控制在5毫米，既保证焊接后的结构强度，又不会因为引脚过长导致背面突出过多，占用主板背面的元器件布局空间。组件的分层结构从上到下依次是扩散膜、导光板、反射膜，边缘用超薄双面胶做封边处理，既可以避免灰尘进入层间导致出现光斑，也能固定各层材料的相对位置，防止振动环境下各层错位出现出光异常。

　　在安装边界的考量上，这款背光组件的发光面边缘预留了1毫米的非发光边框，这个区域是用来贴装双面泡棉胶的位置，装配时可以通过泡棉胶和上方的液晶面板、触控层粘接固定，泡棉的压缩量控制在0.5毫米，既可以缓冲跌落、振动时的冲击力，也能避免层间出现缝隙导致漏光。组件整体的耐温范围覆盖-20℃到70℃，满足常规工业现场、消费电子的使用环境要求，不会因为高温出现导光板变形，低温出现材料脆化的问题。

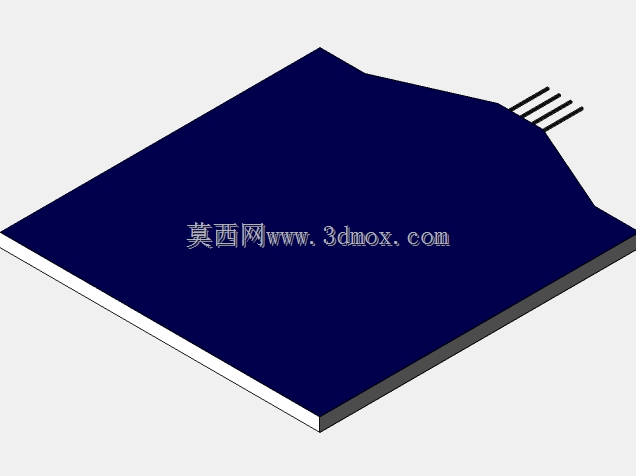

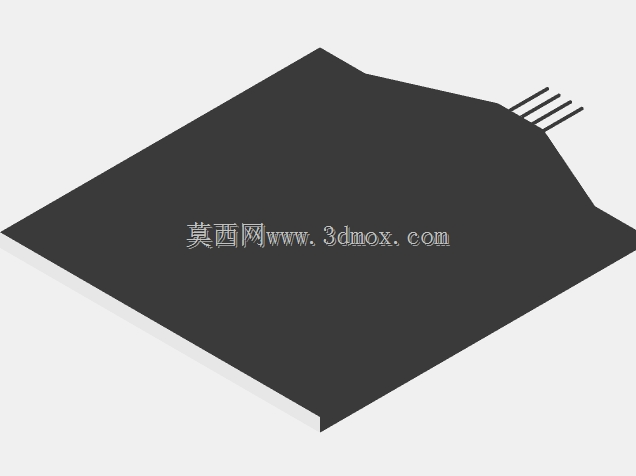

　　实际选型应用中，这款背光组件可以直接适配多数开源硬件平台的显示扩展板，也可以用于小型仪器仪表的显示背光改造，比如便携测温仪、手持数据采集终端、小型桌面人机交互面板，不需要重新开模定制背光结构，直接按照外形尺寸预留安装位即可，能有效降低小批量设备的开发成本，缩短研发周期。建模过程中严格按照实际物料的公差要求做了尺寸约束，所有配合面的公差控制在±0.1毫米，引脚的位置度公差控制在±0.05毫米，保证导出的工程图可以直接用于PCB焊盘设计、结构外壳的安装位设计，不会出现建模尺寸和实际物料尺寸偏差导致的装配问题。
