TO-3封装金封大功率三极管2N3055结构

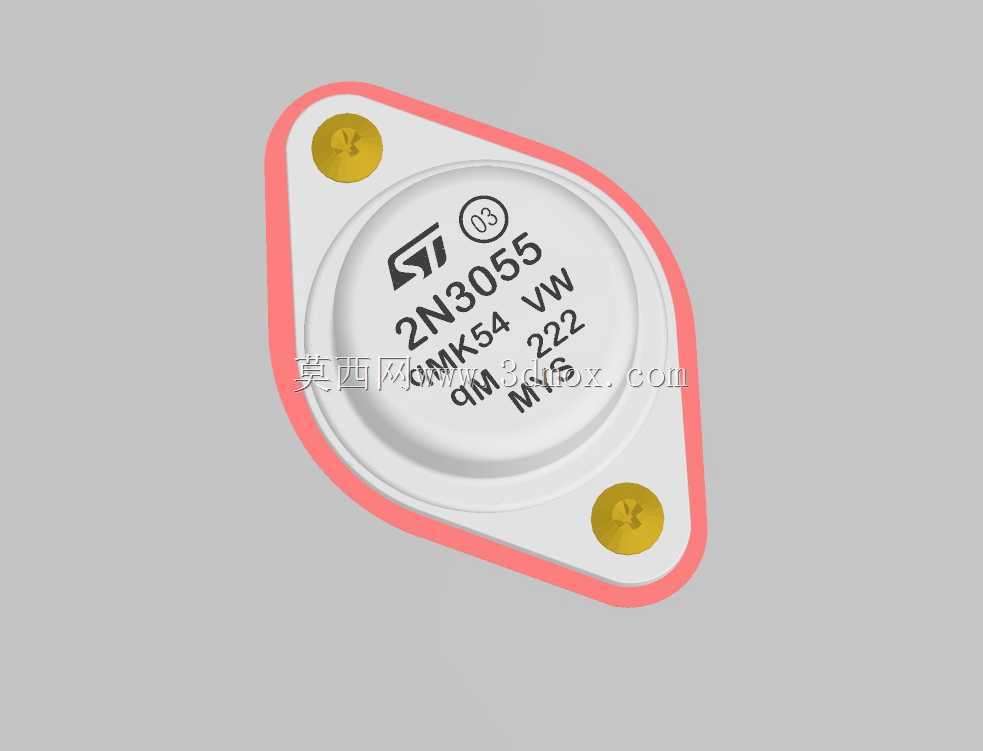

　　在工业线性电源、低频功率放大、大电流开关控制类电路的结构设计环节，2N3055这类金封大功率NPN三极管的三维结构建模，是完成PCB布局、散热结构匹配、安装空间校核的核心参考依据。不同于小功率塑封直插器件，该款器件采用经典TO-3金属封装结构，整体由金属管帽、绝缘密封垫圈、带安装固定孔的金属法兰底座、两根径向引出电极组成，管帽表面采用激光蚀刻工艺标注器件型号、生产批次、极性标识与厂商溯源编码，建模过程中完整还原了蚀刻字符的凹凸细节与金属表面的哑光质感，可直接用于产品装配干涉检查、产品外观渲染展示等场景。

　　从实际工程应用场景来看，该款器件常被用于工频线性稳压电源的功率调整管、音频功率放大器的末级输出管、工业控制回路的大电流开关元件、直流电机驱动电路的功率输出级，工作过程中会产生较高的导通损耗，因此其安装结构的设计直接关联器件的长期工作可靠性。建模时严格还原了法兰底座的两个安装孔位间距、孔径参数，以及密封垫圈的厚度、压缩量范围，设计人员可直接调用该模型完成散热片的安装孔位匹配、绝缘垫片的选型、安装螺钉的长度校核，避免实际装配时出现孔位错位、绝缘距离不足、螺钉过长顶碰器件内部结构等常见问题。

　　器件的功能特性决定了其结构设计的核心逻辑：作为大功率双极型晶体管，其集电极直接与金属法兰底座连通，因此安装时必须在法兰与散热片之间加装绝缘导热衬垫，建模时特意预留了衬垫的安装间隙，还原了红棕色绝缘密封垫圈的截面结构，可直观展示器件安装后的层叠结构关系。两根引出电极的直径、伸出长度、中心间距均按照实际器件的公差范围建模，设计人员可直接参考该尺寸完成PCB上对应安装孔的孔径、孔位设计，避免出现引脚插装困难、引脚受力弯折导致的器件内部芯片连接失效等问题。

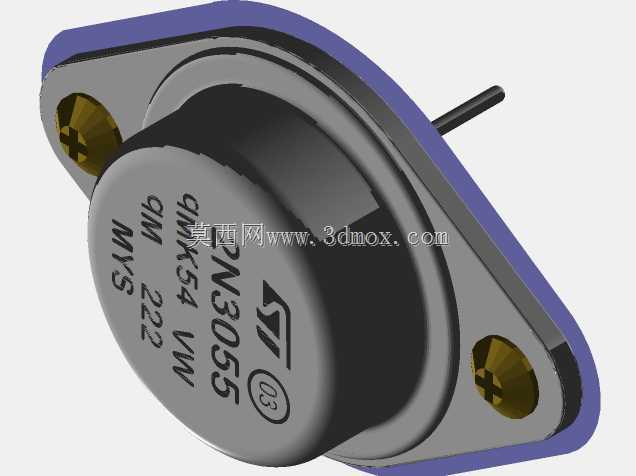

　　从外形尺寸与安装边界来看，该器件的管帽为圆柱形结构，法兰底座为菱形带两安装耳的结构，建模时完整还原了各部分的倒角、圆角细节，包括安装孔内的螺纹衬套结构、引脚根部的密封绝缘凸台、管帽与法兰压合处的卷边结构，所有尺寸均按照实物的标称尺寸进行1:1还原，未做简化处理。在进行设备内部结构布局时，可直接将该模型导入装配体，校核器件与周边电容、电阻、接线端子等元件的安全距离，尤其是高压应用场景下的电气间隙是否满足安规要求，同时可模拟散热片的安装空间，确认器件安装后不会与机箱外壳、其他结构件产生干涉。

　　不同于很多简化的电子元件模型，该模型完整还原了器件表面的所有标识细节，包括管帽上的ST品牌标识、型号字符、批次编码、极性标记，可直接用于产品的宣传渲染图制作、维修手册的配图、装配指导文件的示意图制作，无需额外进行贴图处理。对于从事电源产品设计、功率放大器开发、工业控制设备研发的结构工程师与硬件工程师来说，精准的三维模型可大幅减少样机试制阶段的装配问题，缩短产品开发周期，避免因器件尺寸偏差导致的结构改版。

　　在建模思路上，优先保证安装接口尺寸的准确性，其次还原器件的外观细节与材质质感，金属部分采用哑光钢材的材质属性，密封垫圈采用耐温橡胶的材质属性，引脚采用镀镍铜材的金属质感，不同材质的视觉区分清晰，可直观展示器件的各部分结构组成。模型的结构拆分逻辑与实际器件的生产装配逻辑一致，管帽、法兰、引脚、密封垫圈均为独立实体，可用于展示器件的内部装配关系，也可根据需要进行剖切展示，方便教学场景下讲解金封功率器件的结构组成与散热原理。
