直插式LM393电压比较器电子元件结构

　　在工业控制板卡、消费电子电源、传感器信号调理回路的硬件开发环节，直插封装的双电压比较器是极为常用的分立信号处理元件，本次呈现的LM393元件三维结构，完全还原量产直插DIP封装的实体形态，可直接用于PCB布局干涉校验、整机装配模拟、教学演示模型搭建等场景。从实际工程应用来看，LM393的核心功能是对两路输入模拟电压做幅值比较，输出对应高低电平的开关信号，常被用于过压检测回路、阈值触发电路、波形整形电路、低功耗电压监测模块中，在机床电控柜的信号采集板、小型自动化设备的传感信号处理板、民用小家电的控制板上都能见到该元件的身影，其宽电压供电范围、开漏输出的特性，让它可以适配不同逻辑电平的后级电路，不需要额外做电平转换就能直接对接单片机、

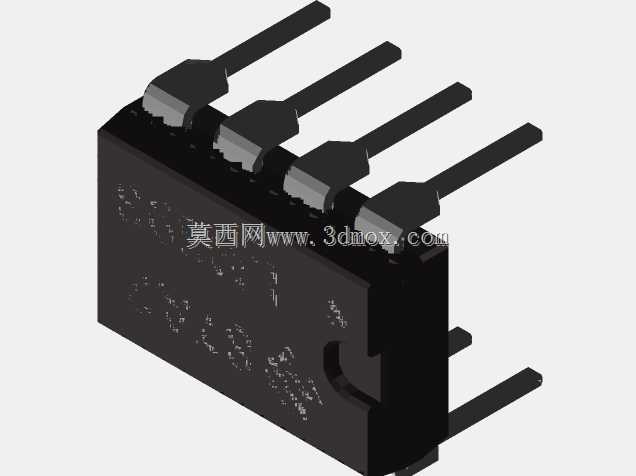

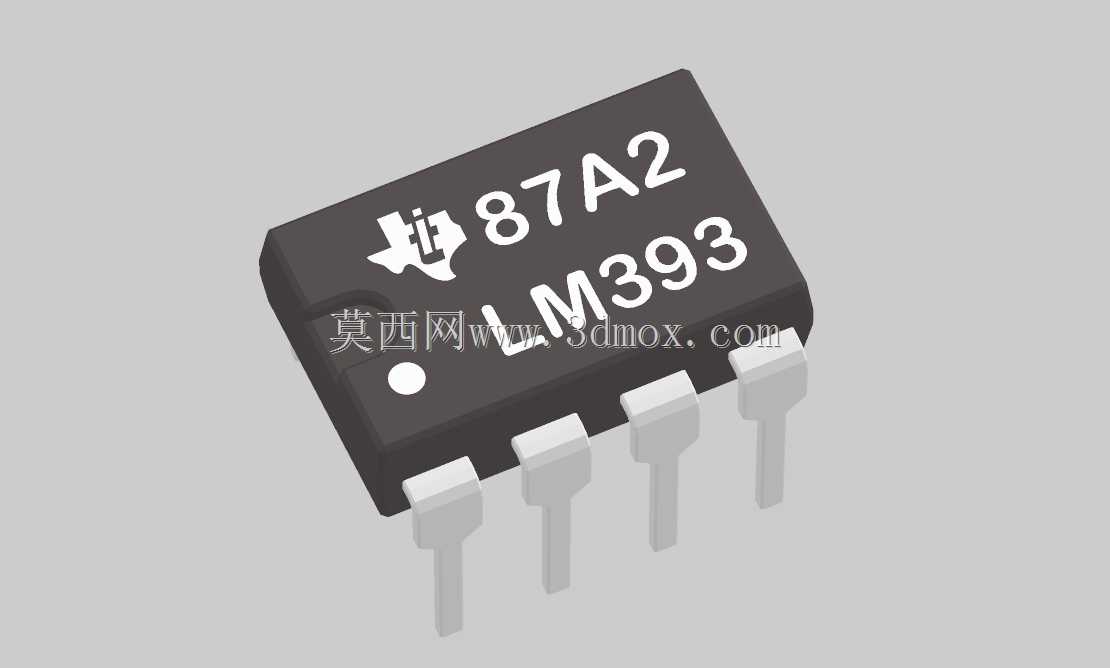

　　逻辑门电路等器件。做该元件的三维建模时，首先要对齐实际量产元件的安装边界，直插DIP-8封装的引脚间距严格遵循2.54mm标准排距，两排引脚的跨距为7.62mm，引脚直径对应常规PCB过孔0.8mm的设计尺寸，元件本体的长度、宽度、高度尺寸完全匹配市面主流品牌的塑封直插元件参数，本体侧面的定位缺口也做了1:1还原，这个缺口是生产装配时的极性识别标识，建模时保留该特征可以避免装配模拟时出现元件插反的校验错误，引脚的弯折角度、伸出本体的长度也完全按照实际成型引脚的形态制作，引脚末端的倒角特征也做了还原，能够真实模拟插件时引脚导入PCB过孔的装配过程。从结构设计的细节来看，元件本体的黑色塑封外壳做了表面细微磨砂质感的还原，

　　塑封体表面的印字区域预留了平整面，对应实际元件表面的型号丝印位置，引脚部分的金属质感、引脚与塑封体结合处的包胶特征都做了写实处理，没有做过度的艺术化简化，确保模型导入装配环境后，做干涉检查时的计算结果和实际装配情况一致。在做整机结构设计时，很多工程师容易忽略直插元件的本体高度对上层结构的影响，比如在板卡上方布置绝缘片、散热片或者外壳筋位时，如果元件高度尺寸建模不准，很容易出现装配后外壳压到元件本体、绝缘片距离元件引脚安全距离不足的问题，这个模型的本体高度、引脚伸出PCB板面后的焊接端高度都做了精准还原，能够直接用于板卡堆叠的空间校验。另外在做教学演示或者产品展示动画时，该模型的细节足够支撑近距离的镜头展示，不需要额外做细节补模，

　　引脚的排布顺序也完全对应DIP-8封装的标准引脚定义，从定位缺口开始逆时针数的引脚位置完全符合行业通用规范，不会出现引脚定义和实体模型错位的问题。在信号调理回路的布局模拟中，还可以借助该模型调整周边阻容元件的排布位置，确保焊接工艺的可操作性，比如预留足够的烙铁操作空间，避免元件之间距离过近导致焊接连锡、维修拆件困难等问题，直插元件的焊接面引脚伸出长度也按照波峰焊的常规工艺要求做了设定，能够模拟焊盘上锡后的焊锡轮廓占用空间，帮助结构工程师评估板卡底部到壳体的安全距离，避免出现焊脚顶到壳体、绝缘距离不足的安规问题。
