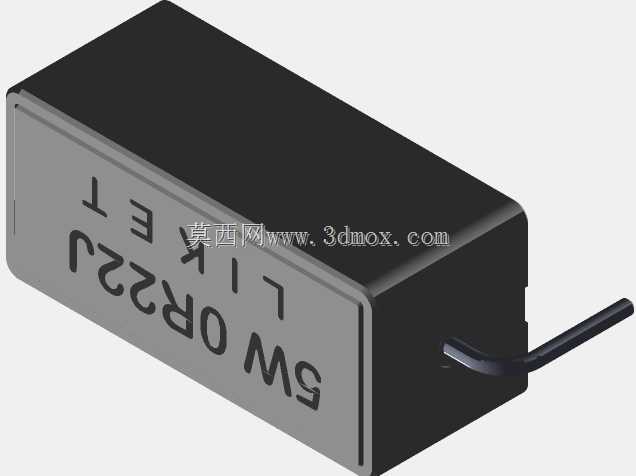

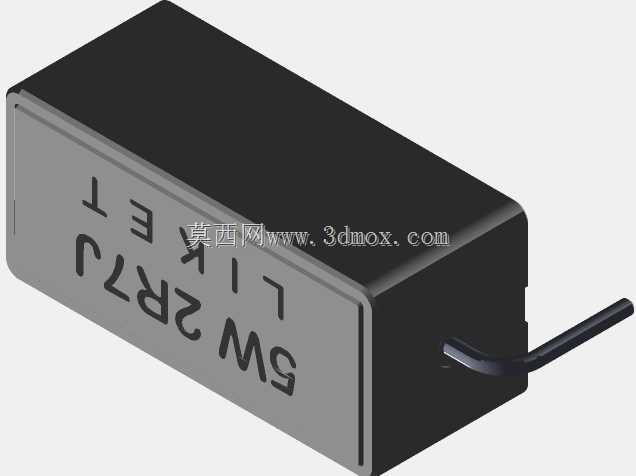

　　在工业控制板卡、电源模块、伺服驱动装置的电路设计环节，功率电阻是承担限流、分压、负载匹配功能的核心无源器件，这类直插式线绕功率电阻常被布置在PCB板的功率回路区域，靠近散热片或者通风位置，避免工作时的温升影响周边敏感器件。从结构设计来看，该电阻采用长方体陶瓷基体作为核心承载结构，陶瓷基体本身具备高绝缘性与优异的导热能力，能够将电阻丝工作时产生的热量快速传导到外部环境，基体表面缠绕精密合金电阻丝，通过调整电阻丝的线径、缠绕匝数与螺距来精准控制额定阻值，电阻丝外层包裹阻燃绝缘封装层，既可以避免电阻丝与周边电路发生短路，也能抵御生产环节的助焊剂、灰尘侵蚀，提升器件在复杂工况下的可靠性。器件单侧引出镀锡铜质引脚，引脚采用弯折成型设计，

　　能够适配标准2.54mm间距PCB插孔的波峰焊工艺，引脚与内部电阻丝的连接位置采用压接加高温焊料固定的结构，能够承受焊接时的高温冲击，避免引脚脱落或者接触电阻增大。在实际选型与结构布局时，需要重点关注器件的安装边界：该电阻的长方体主体在PCB板上的投影占用面积需要预留足够的安全间距，与周边电解电容、芯片等器件的间距不小于2mm，避免电阻工作温升导致周边器件寿命衰减；引脚伸出长度需要匹配PCB板厚，过波峰焊时引脚露出板面的长度控制在1-1.5mm，既保证焊接可靠性，也避免引脚过长导致的信号干扰或者短路风险。这类功率电阻常被应用在开关电源的启动回路、伺服驱动器的制动回路、工业仪器的采样回路中，不同功率等级的电阻在外形尺寸上有明确区分，

　　5W等级的电阻在自然散热条件下能够持续承载额定功率，当安装在密闭机箱内时需要根据实际温升情况降额使用。建模过程中需要还原电阻表面的标识印刷区域，标识内容包含阻值、功率等级、精度等级信息，这些标识在生产装配环节能够帮助作业人员快速核对器件参数，避免错料。封装外壳的边角采用小圆弧过渡设计，既符合注塑封装的工艺脱模要求，也能避免尖锐边角在装配过程中划伤绝缘导线或者操作人员手部。引脚的弯折位置设置了应力释放圆弧，能够抵消PCB板在冷热冲击下产生的形变应力，避免引脚与基体连接位置发生断裂。在进行整机结构设计时，如果该电阻安装位置靠近设备外壳，需要确认电阻主体与外壳的绝缘距离，满足安规标准中对于强电回路的电气间隙要求，

　　若距离不足需要额外增加绝缘垫片进行隔离。对于需要进行灌封处理的电源模块，该类电阻的封装结构能够抵御灌封胶的应力影响，不会因为灌封胶固化收缩导致内部电阻丝断裂。建模时还原的细节还包括封装表面的哑光质感，这种表面处理能够提升标识的印刷附着力，避免长期使用后标识磨损脱落。在电路仿真与结构热仿真联合分析时，该电阻的三维模型可以导入热仿真软件，赋予对应的材料参数与发热功率参数，模拟不同通风条件下的器件温升，为整机的散热设计提供准确的结构依据。
