CA6140车床配套拉斯库马里瓦尔卡构件

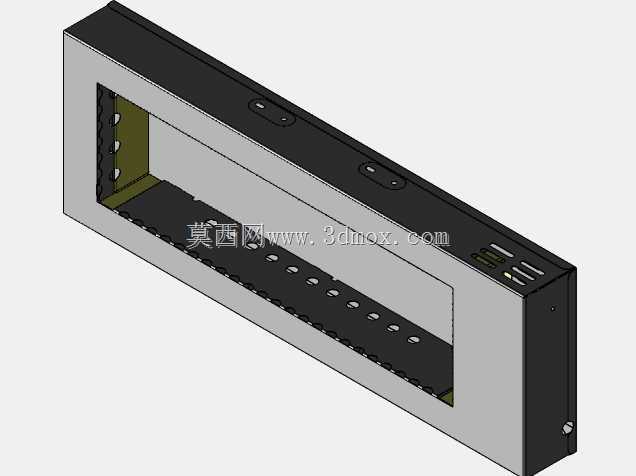

　　在普通卧式车床的日常加工场景里，这类配套构件常被用于车床操作区域的局部防护与功能模块承载，不少车间在对CA6140这类经典普车进行工位改造、功能拓展时，会用到这类框式结构件来承载操作按钮、状态指示灯或者局部防护挡板，避免加工过程中飞溅的切屑、切削液溅入操作控制区域，同时也能规整排布车床侧挂的辅助控制元件，让现场走线更规整，减少线路被切屑刮蹭破损的风险。从结构设计来看，这个构件采用了框型一体化的钣金焊接加后期机加工的成型思路，主体外框采用厚钢板折弯后拼焊成型，焊接后经过时效处理消除焊接应力，再对安装基准面进行铣削加工，保证各个安装面的平面度与位置公差，避免后期安装时出现组件贴合不严、固定螺丝受力不均的问题。框体的内侧预留了多层安装位，

　　其中一侧的窄边区域设置了带沉孔的固定座，沉孔深度刚好匹配内六角圆柱头螺丝的头部高度，安装后螺丝头部不会突出构件表面，避免和周边移动的车床部件发生刮碰；框体的长侧边内侧均匀排布了一排小圆孔，这些孔位是用来固定内部走线的线卡或者小型安装导轨的，方便后期在框内布置控制线路、安装小型接线端子排，让内部线路排布整齐，后期检修排查线路时不需要大范围拆解构件。构件的正面开有大尺寸的矩形通槽，这个通槽的尺寸是根据需要安装的观察面板或者操作面板的外轮廓预留的，通槽的边缘做了轻微的倒角处理，既可以去除钣金切割后的锋利毛边，避免安装维护时划伤操作人员，也能给面板安装预留定位导向，方便面板快速嵌入到位。框体的外侧两个端面都做了平整加工，

　　每个端面上都设置了两个定位销孔和对应的螺丝固定孔，安装时可以先通过定位销和车床床身的对应安装位完成快速定位，再锁紧固定螺丝，不需要反复调整位置就能保证构件的安装精度，大幅缩短现场安装调试的时间。从安装边界来看，这个构件的整体厚度控制在较薄的区间，安装后不会过多占用车床侧方的操作空间，不会影响操作人员站在车床旁更换刀具、测量工件的操作动线；构件的整体长度刚好匹配CA6140车床床身侧方预留的安装段长度，不需要额外对床身进行打孔、切割改造，直接利用床身原有的预留安装孔位就能完成固定，适配性较强。在实际使用场景中，这类构件除了承载控制元件之外，还能在框体内部加装小型的接屑托盘，承接从上方导轨滴落的少量切削液和细碎切屑，

　　避免这些杂物直接掉落到床身的线路槽内，减少日常清理维护的工作量。设计时特意将构件的外露边角都做了圆角过渡处理，没有尖锐的突出棱角，避免操作人员在车床周边走动、搬运工件时被磕碰受伤，符合机械加工车间的安全设计要求。构件的表面处理采用了喷塑工艺，外框的浅灰色喷塑层耐油污、耐切削液腐蚀，日常清理时只需要用沾了切削液或者清洗剂的抹布擦拭就能去除表面的油污，不容易残留污渍；内部的深色涂层可以减少框内的光线反射，避免操作人员观察内部线路或者元件时因为反光看不清标识。框体上预留的几个长条形开孔是用来安装状态指示灯或者船型开关的，开孔的尺寸按照常用的低压电器元件安装尺寸设计，不需要现场二次开孔就能直接安装市面上常规规格的按钮、指示灯，降低了现场改造的加工工作量。在结构强度方面，框体的背部设置了一条横向的加强筋，和外框焊接为一体，即使长期受到车间内的振动、切削液的侵蚀，也不容易出现框体变形的问题，保证各个安装孔位的位置精度长期稳定，不会因为构件变形导致安装在上面的按钮、指示灯出现卡滞、接触不良的问题。这类构件的设计没有采用复杂的曲面结构，全部采用规则的平面、直边结构，加工时只需要用到激光切割、折弯、焊接、普通铣削这些常规机加工工艺，加工难度低，制造成本可控，后期如果出现局部损坏，车间的机修班组利用常规的机加工设备就能完成备件的加工替换，不需要依赖特殊的定制加工渠道，很适合普通机加工车间的设备改造、日常维护使用。
