DFN-8-1EP贴片封装电子元器件三维结构

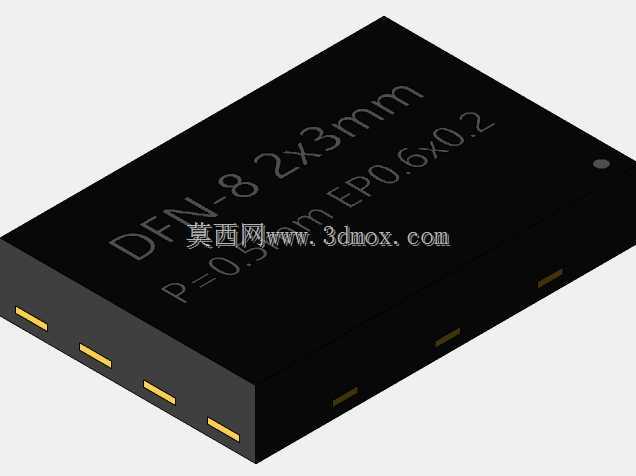

　　在消费电子、工业控制板卡的高密度PCB布局场景中，DFN类无引脚封装器件的选型与装配精度直接决定整板的焊接良率与长期运行可靠性，本次呈现的DFN-8-1EP封装结构，是针对SPI闪存类存储芯片常用的小尺寸封装形态做的全尺寸三维还原，完全匹配实际量产器件的物理边界与引脚排布逻辑。做板级结构设计时，很多工程师容易忽略封装本体的高度公差、散热焊盘的外延尺寸，导致后期SMT过炉出现虚焊、器件偏位，或是结构件与板上器件干涉的问题，这个三维结构在建模时就把这些容易踩坑的尺寸边界做了精准还原：本体外形尺寸严格控制在2x3mm的矩形范围内，引脚中心间距设定为0.5mm，底部散热焊盘尺寸为0.6x0.2mm，所有引脚的伸出长度、

　　焊盘边缘与本体的距离都完全参照JEDEC相关封装标准做了校准，没有随意放大或缩小公差带。从实际应用场景来看，这类小尺寸DFN封装大多用在空间受限的便携设备主板上，比如TWS耳机的主控板、小型物联网采集终端的存储模块、嵌入式工控板的外挂Flash电路，因为没有传统SOP封装的外伸引脚，器件贴装后的占板面积比同引脚数的SOP封装缩小近60%，本体高度也能控制在1mm以内，非常适合对板厚、整机尺寸有严格限制的产品。建模过程中没有做简化处理，八个侧边信号引脚的位置、底部裸露散热焊盘的凹陷深度、本体塑封层的倒角细节都做了1:1还原，甚至连引脚表面的镀层区域边界都做了区分，方便结构工程师在做PCB封装库校验、装配干涉检查时直接调用，

　　不需要再反复核对 datasheet 上的二维尺寸。很多刚接触板级结构设计的工程师，在做器件三维封装时经常只画一个简单的方块代替，忽略引脚的实际位置和散热焊盘的凸起高度，导致后期做热仿真、装配检查时出现误差，这个模型在设计时就考虑到了这些使用需求：所有引脚的焊接面与PCB表面的贴合高度、散热焊盘与PCB焊盘的对齐基准都做了明确的装配约束，导入常用三维EDA软件后可以直接匹配对应的PCB封装坐标，不需要额外调整位置。从安装边界来看，器件本体周围的保留空间、焊盘外侧的阻焊层延伸区域、钢网开口对应的位置都在模型上做了隐性的尺寸参考，工程师在做板上布局时，可以直接通过模型测量器件与周边走线、结构件的最小安全距离，避免出现焊接时连锡、

　　组装时器件被外壳顶住的问题。另外，这类带底部散热焊盘的DFN封装，散热路径主要通过底部焊盘传导到PCB的地铜皮上，模型里也还原了散热焊盘与本体塑封层的高度差，方便做热仿真时设置正确的接触热阻参数，不需要再额外修正模型的几何特征。在实际生产环节，SMT产线的吸嘴选型也需要参考器件本体的上表面平整度和尺寸，这个模型的本体上表面做了平整化处理，边缘的塑封毛边公差也控制在量产允许的范围内，工艺工程师可以直接参考模型尺寸选择对应规格的吸嘴，评估贴装时的吸附稳定性。不同于很多简化的封装模型只做外形示意，这个结构把所有影响装配、焊接、散热的几何特征都做了精准还原，不管是做PCB布局阶段的干涉检查，还是做整机结构的堆叠设计，或是SMT工艺的钢网设计参考，都能直接提供准确的尺寸依据，减少反复核对二维图纸的工作量，也避免因为尺寸理解偏差导致的生产返工问题。
