斜切式电子设备防护安装外壳结构

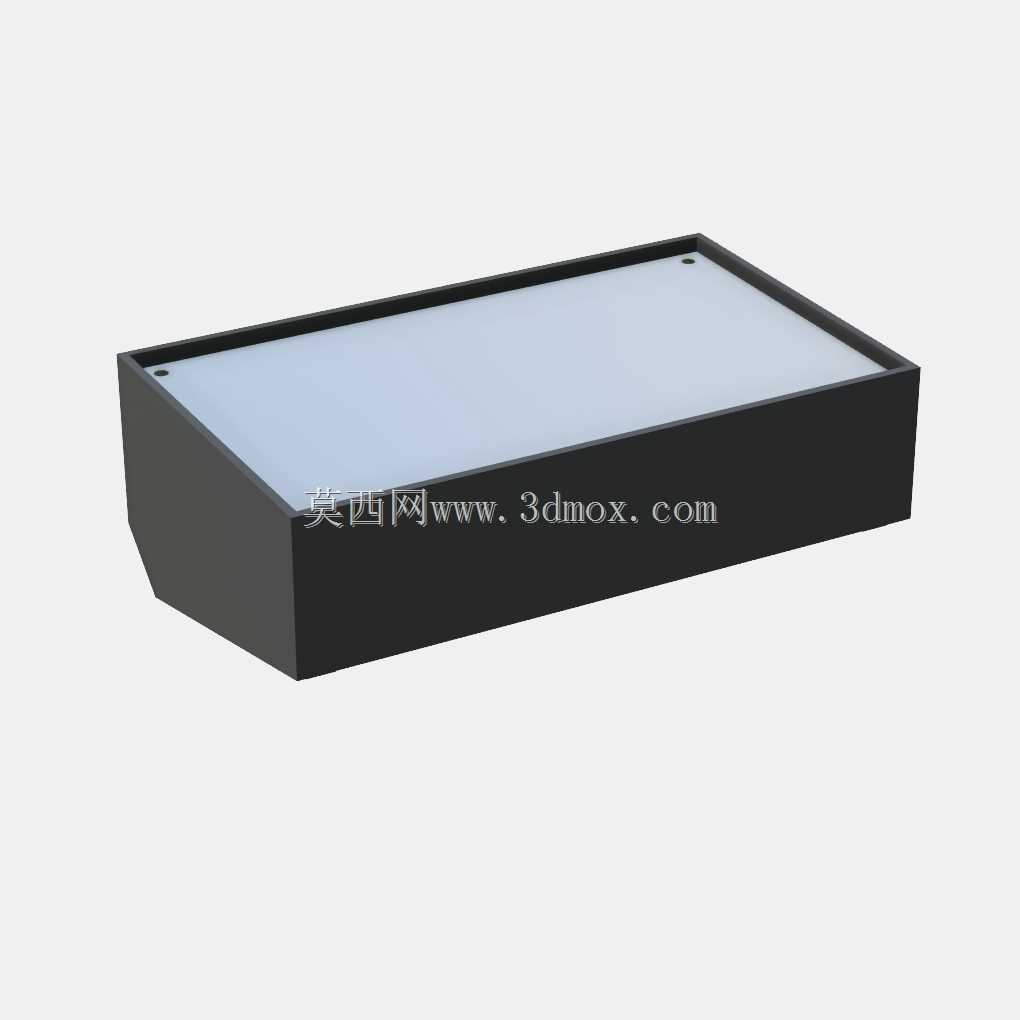

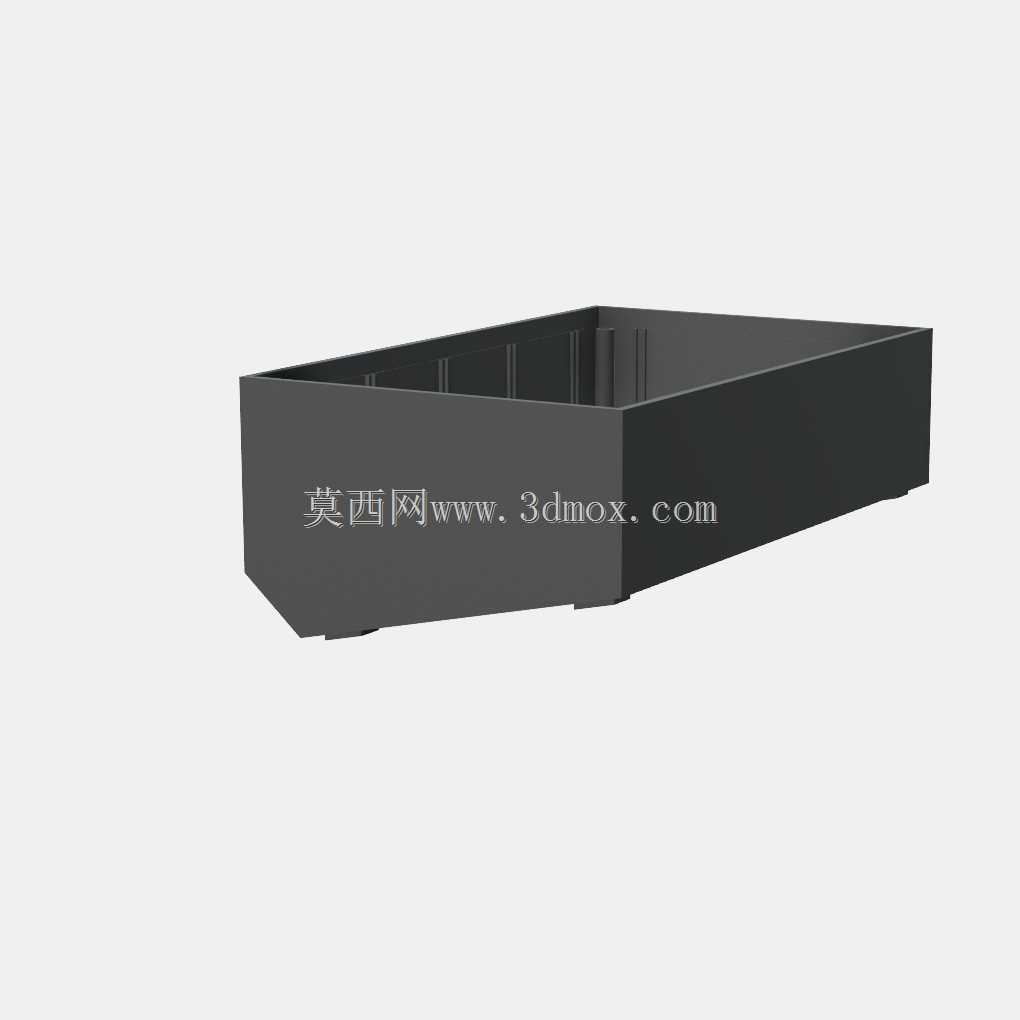

　　这类斜切式壳体在工业电子、小型传感模块、嵌入式控制单元的安装场景中应用十分广泛，不同于常规方正的仪表壳体，其前端斜切面的设计，主要是为了适配需要倾斜操作或观测的安装工位，比如设备侧立面的操作面板安装、流水线旁侧的状态指示单元固定、小型工控模块的嵌入式装配场景，常规方正壳体安装后操作面与操作人员视线垂直，需要低头或侧身才能看清面板标识、操作按键，斜切结构能让操作面自然形成15到20度的仰角，操作人员站立或坐姿状态下无需调整姿态就能直接完成参数读取、按键操作，大幅降低长时间值守的操作疲劳。从结构设计逻辑来看，壳体采用分体式扣合结构，底座为整体注塑成型的围边结构，侧壁厚度均匀控制在2mm左右，既保证了整体结构强度，又能控制整体重量，

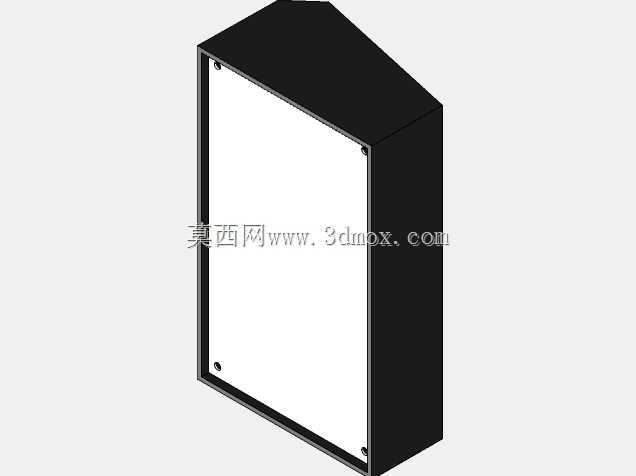

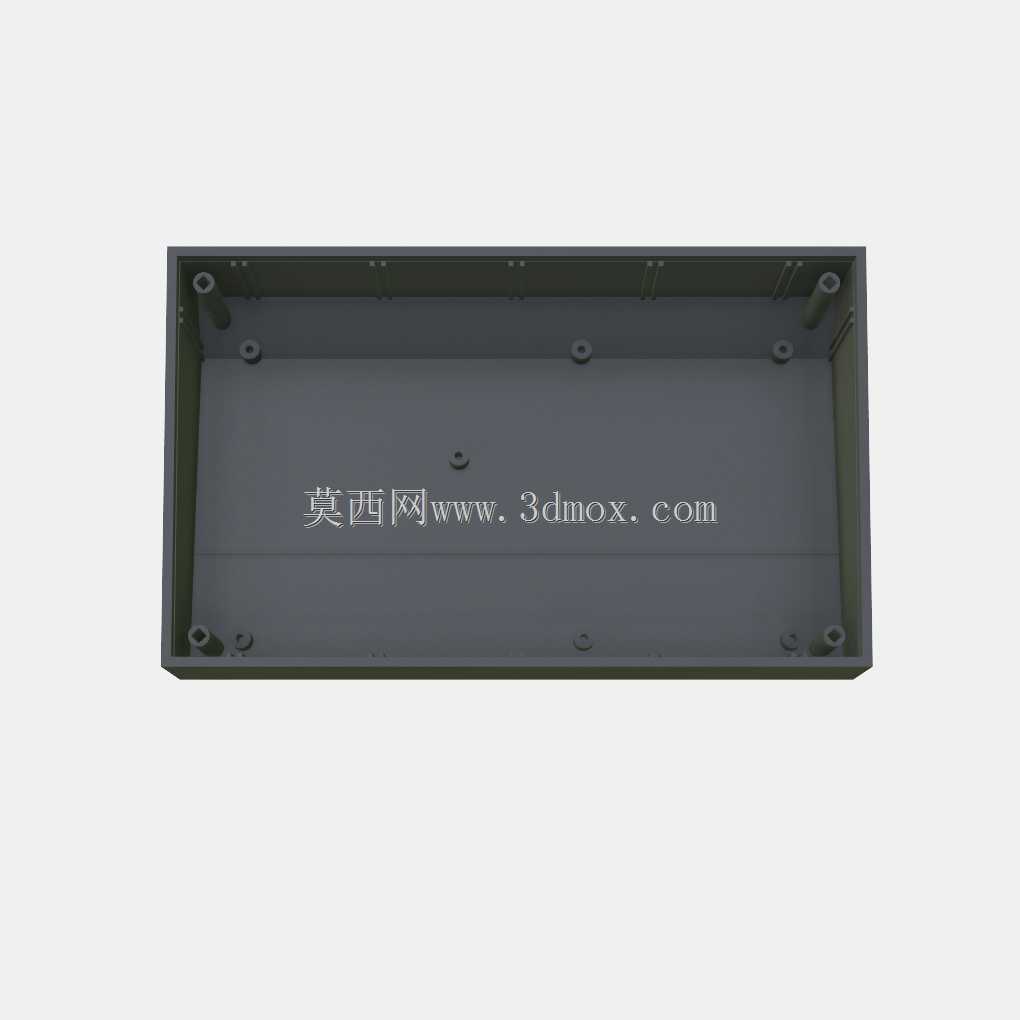

　　围边内侧预留了1.2mm宽的卡槽，用于嵌合上盖的透明或磨砂面板，面板与底座的配合间隙控制在0.1mm以内，既可以避免灰尘、飞溅的切削液进入壳体内部，又能保证面板拆卸维护时不会出现卡滞。壳体的四个边角位置预留了沉头安装孔，孔位深度刚好匹配M3沉头螺丝的头部尺寸，安装后螺丝头部不会突出壳体表面，避免剐蹭周边线路或操作人员衣物，安装孔的中心距经过标准化设计，适配市面上通用的DIN导轨安装附件，也可以直接通过螺丝固定在设备安装板、墙面支架上，安装边界的容错空间控制在±0.3mm，即使安装板的孔位存在小范围加工误差，也能顺利完成装配。壳体内部的底面预留了多组纵横交错的定位柱，定位柱高度统一为5mm，柱体中心带M2.5的铜嵌件预装孔，

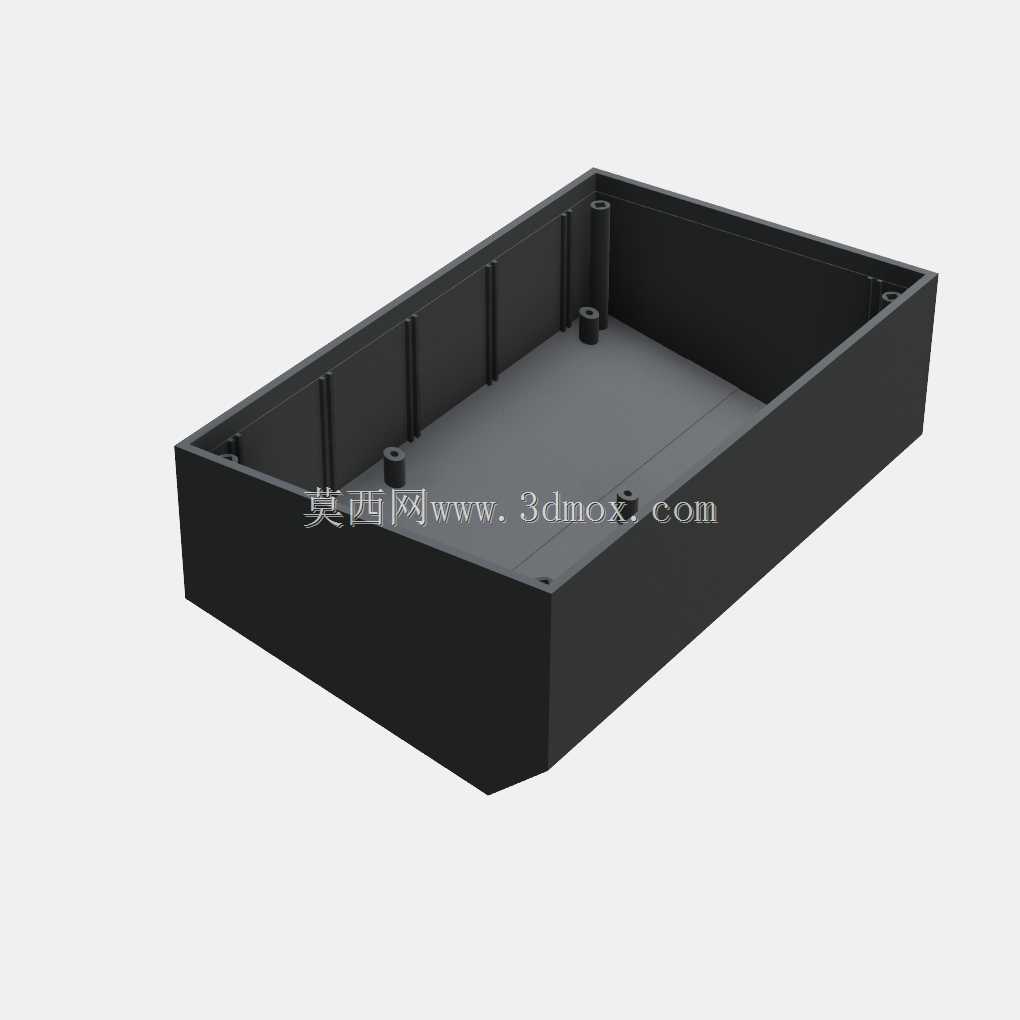

　　用户可以根据自身电路板的尺寸，选择对应的定位柱固定PCB板，不需要额外在壳体内壁打胶或者加装支撑柱，不同尺寸的控制板、传感模块都能找到对应的固定点位，适配性更强。斜切面的边缘做了R1.5的圆角过渡，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少应力集中，避免壳体在受到外力冲击时边角开裂。壳体的侧壁没有预留多余的开孔，用户可以根据自身的接线需求，在对应位置加工出线孔、接口孔，不会因为预设的开孔位置不符合实际使用需求而破坏壳体整体防护性能，这种留白设计给二次加工留出了足够的自由度，不管是需要安装航空插头、USB接口、接线端子，还是预留散热格栅，都能根据实际场景灵活处理。从实际使用的反馈来看，

　　这类壳体在车间环境下的防护表现稳定，侧壁的加强筋结构从底部一直延伸到斜切面的下沿，即使受到轻微的外力碰撞，也不会出现侧壁变形导致面板脱落的情况，整体的尺寸公差控制在行业较高水平，扣合后没有明显的缝隙，配合密封圈使用可以达到IP54的防护等级，能够适应多粉尘、少量液体飞溅的工业现场环境。不同于市面上常见的对称式壳体，这款壳体的斜切角度经过人体工程学验证，安装在1.2米高的设备支架上时，斜切面刚好正对身高1.6到1.8米操作人员的视线范围，不需要额外调整安装角度就能获得最佳的观测视角，很多设备集成商在做小型控制单元、状态显示模块的外壳选型时，都会优先考虑这类斜切结构的壳体，省去了自行设计定制外壳的开模成本，也能缩短设备的组装交付周期。壳体的内部空间利用率较高，底座的围边高度为30mm，除去面板和PCB板的占用空间，还能留出10mm左右的走线空间，电路板上的电容、接线端子等较高的元器件也不会顶到面板，内部的走线可以沿着侧壁的走线槽排布，不会出现线路挤压、缠绕的情况，装配完成后内部结构整齐，后期维护排查线路时也十分方便。
