内外螺纹异径转换套管接头结构设计

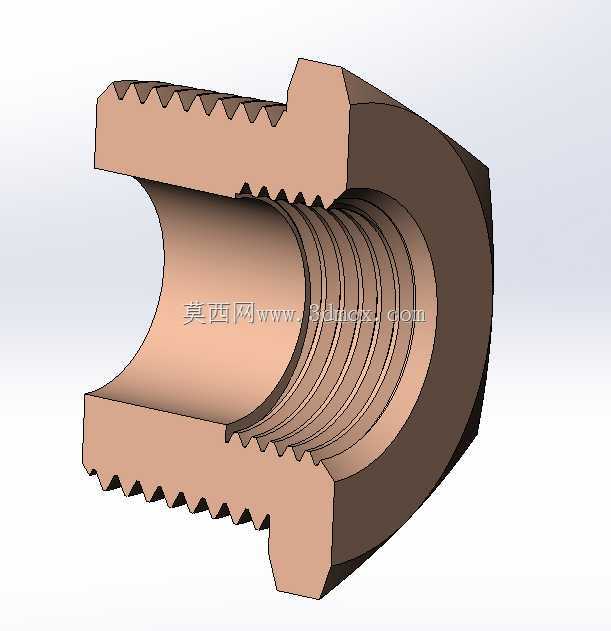

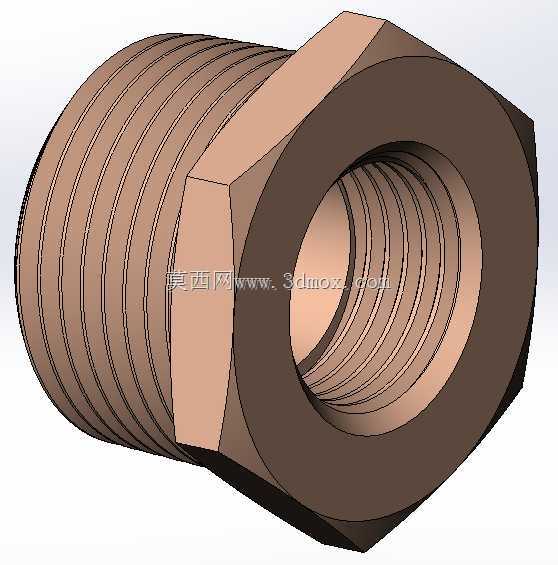

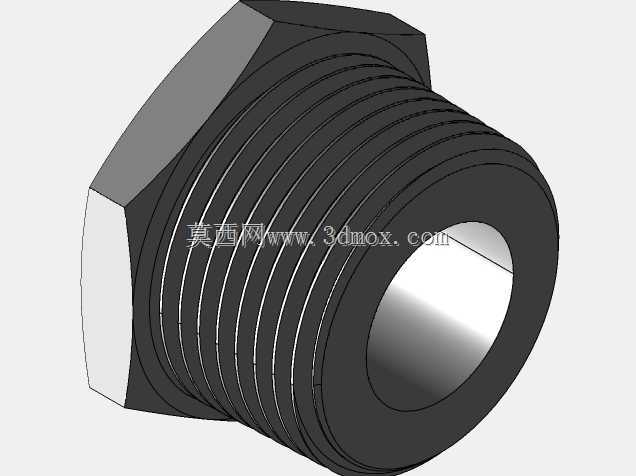

　　这类异径螺纹接头在液压站配管、车间压缩空气支路改造、小型化工流体输送管路、机床冷却系统布管场景里十分常见，核心作用是解决不同管径、不同螺纹制式管路的对接问题，避免施工中强行焊接变径带来的应力集中、后期漏液漏风隐患。从结构上看，该接头采用外六角主体作为拧装受力段，六角对边尺寸适配常规活动扳手、开口扳手的夹持范围，安装时无需定制专用工装，现场施工人员用常规工具即可完成紧固作业，能有效降低现场安装的工具适配成本。接头一端为套管外螺纹，用于旋入带内螺纹的大口径管路基座或阀件接口，螺纹段长度经过匹配常规管路旋合深度设计，既保证足够的螺纹啮合扣数满足密封承压要求，又不会因旋入过长顶触对侧管路内壁造成流道堵塞。另一端为1/2规格NPT内螺纹，

　　用于对接小口径外螺纹管路，NPT螺纹本身自带锥度密封特性，配合常规生料带或密封胶即可实现中低压工况下的可靠密封，无需额外加装密封垫片，减少了管路装配的零件数量。设计过程中，首先要明确两端螺纹的同轴度公差，若内外螺纹轴线偏移量超差，安装后会出现管路别劲、长期受交变应力后螺纹断裂的问题，建模时需以接头中心轴线为统一基准，分别绘制两端螺纹的牙型轮廓，外螺纹段收尾处做退刀槽结构，避免螺纹加工末端出现乱牙影响装配。六角主体与两端螺纹段的过渡位置做圆角处理，消除直角处的应力集中点，避免在管路受振动、压力冲击时，过渡位置出现开裂失效。流道部分采用等通径平滑过渡设计，没有突兀的变径台阶，能减少流体经过接头时的局部阻力损失，降低输送过程中的压力损耗，

　　同时避免杂质在台阶位置沉积造成管路堵塞。安装边界方面，接头六角段的最大外径决定了安装时所需的扳手操作空间，在密集布管的场景下，需要预留至少大于六角对边尺寸1.5倍的操作空间，保证扳手可以正常卡入完成拧装动作；外螺纹段的旋合长度决定了对接基座的最小内螺纹深度，选型时需要确认对接侧的内螺纹深度不小于该接头外螺纹段的有效长度，避免出现旋合不足导致的连接强度不够、密封失效问题。这类接头的材质通常根据输送介质选择，常规水、压缩空气场景用黄铜或镀锌碳钢即可，腐蚀性流体场景则需要选用304或316不锈钢材质，建模时可以根据材质特性调整壁厚参数，满足对应压力等级的强度要求。日常运维中，这类接头拆卸方便，当管路需要改路、更换支路元件时，

　　只需松开六角段即可拆下接头，不会破坏两侧的原有管路结构，相比焊接式变径接头，后期维护的成本更低，也更适合需要频繁调整管路布局的试验台、小型生产线场景。建模时螺纹部分的细节处理要贴合实际加工工艺，外螺纹的牙顶做微小倒角，避免安装时牙口磕碰损伤内螺纹，内螺纹的入口处做导向倒角，方便对接外螺纹快速对中旋入，减少安装时的螺纹错扣风险。
