蒸汽机车立式燃油锅炉结构设计

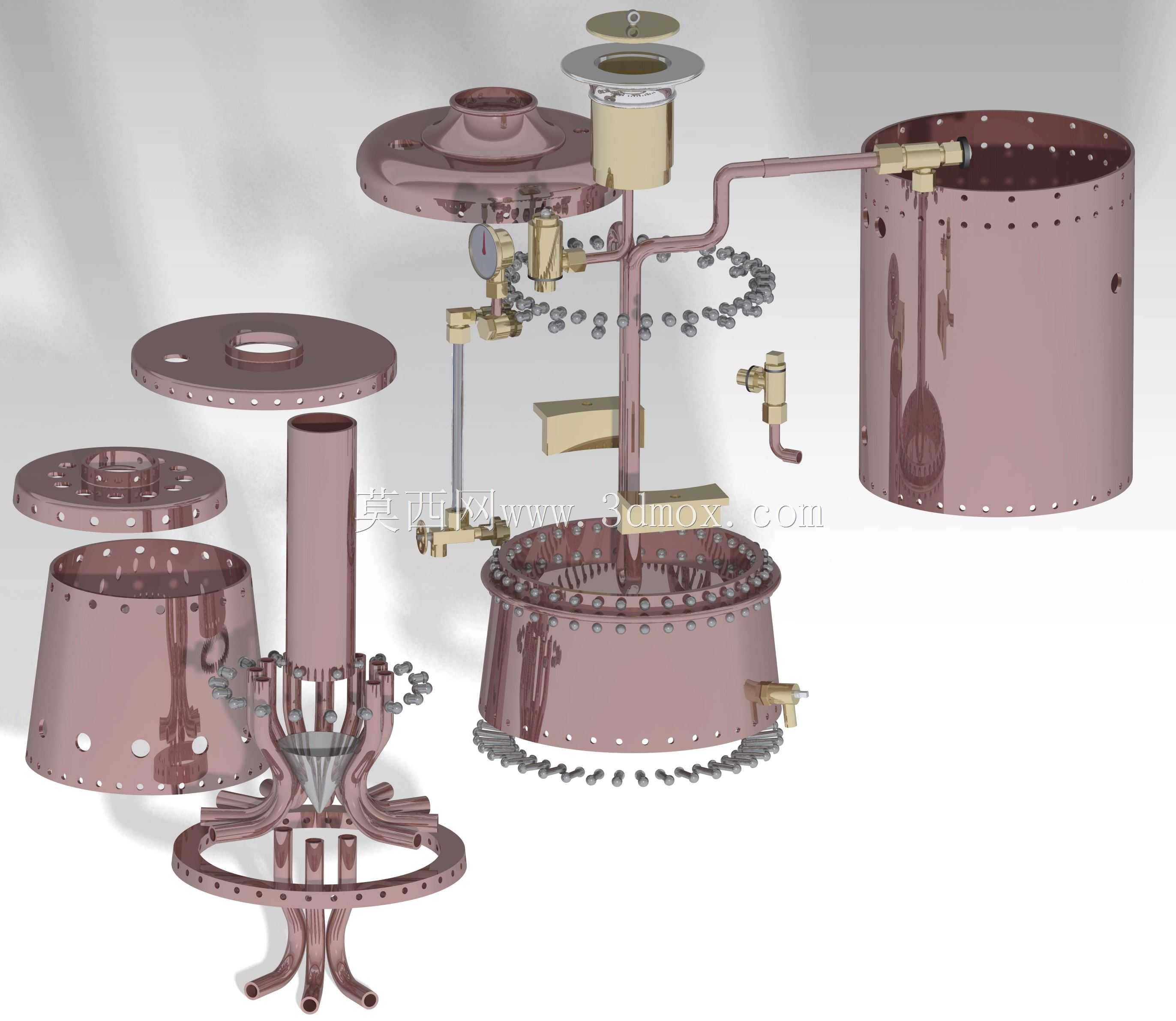

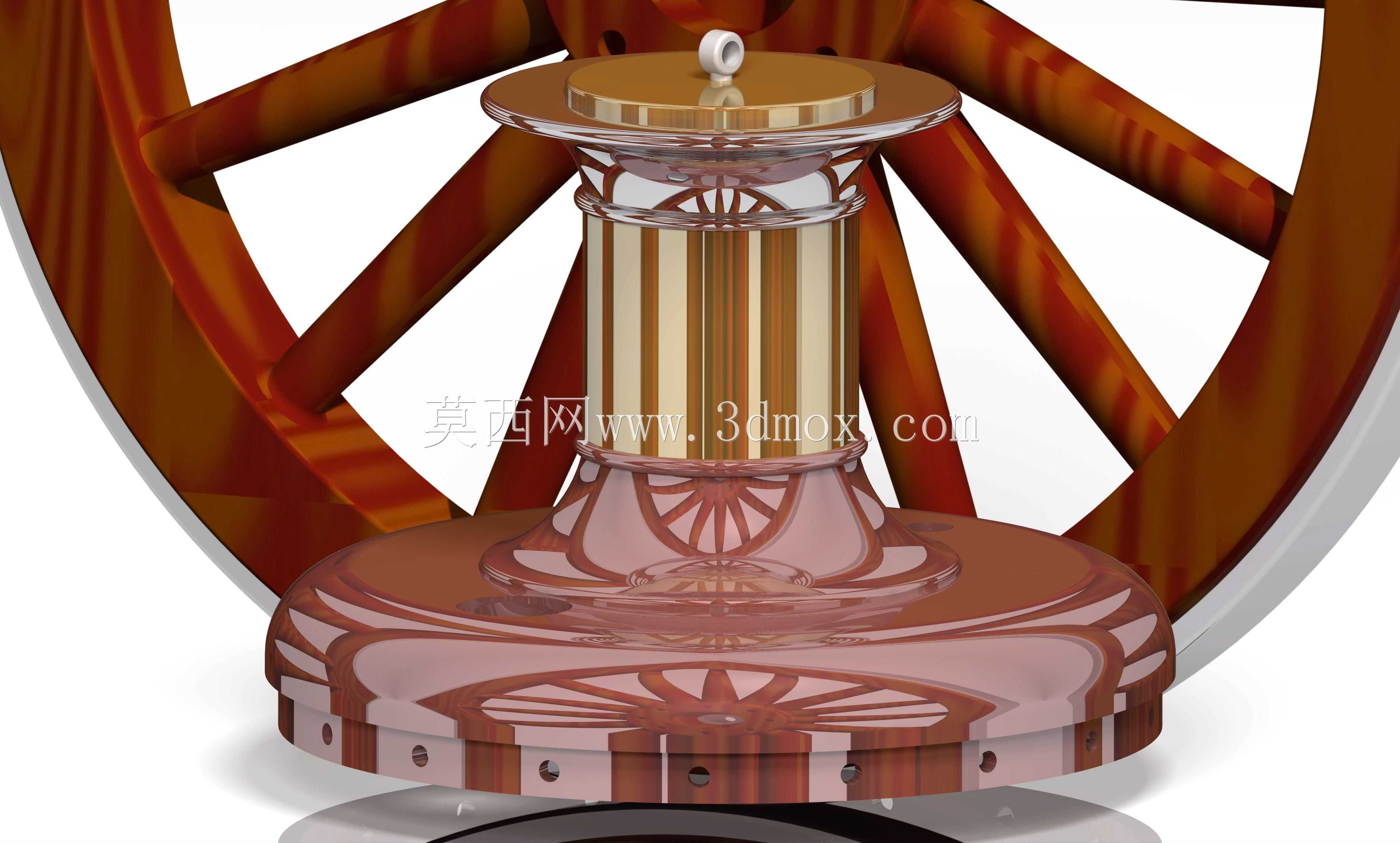

　　这款立式燃油锅炉主要配套于小型蒸汽机车动力系统，作为蒸汽发生核心装置承担着为机车走行、附属气动机构提供高压饱和蒸汽的功能，区别于大型机车常用的火管锅炉结构，该立式布局更适配窄轨、小型观光蒸汽机车、厂区调车机车的紧凑安装空间需求，在有限的机车车体舱位内完成燃料燃烧、水套换热、蒸汽分离、压力调控的全流程功能集成。从结构设计逻辑来看，整体采用立式圆柱承压壳体作为主体承载结构，上下端盖通过周向均匀布置的铆接螺栓实现密封连接，这种结构既符合承压容器的应力分布特性，圆柱壳体可均匀承受内部蒸汽压力带来的环向、轴向载荷，避免应力集中导致的结构失效，同时铆接结构的密封冗余度更高，适配机车运行过程中的持续振动工况，相比焊接结构更耐交变载荷冲击，

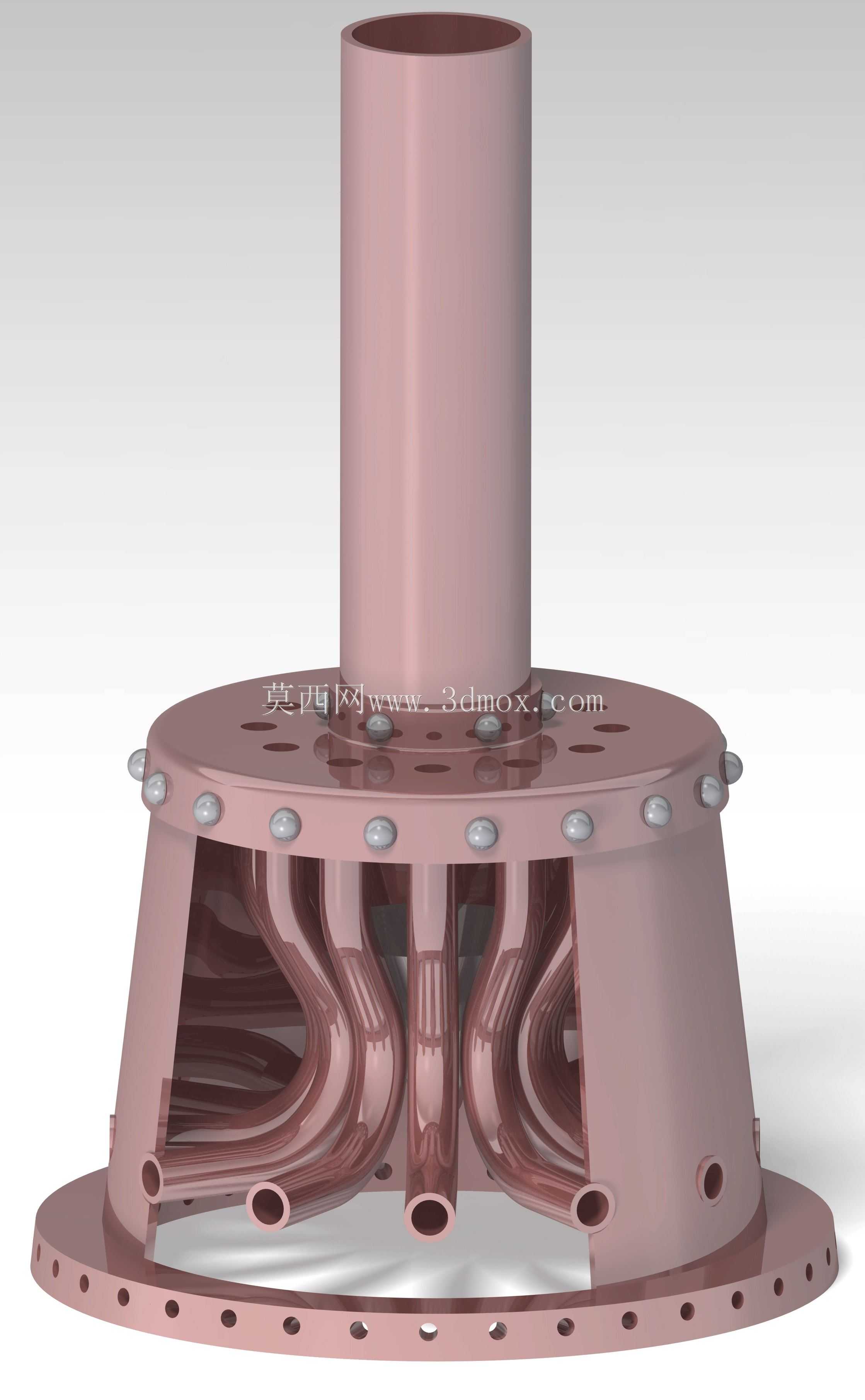

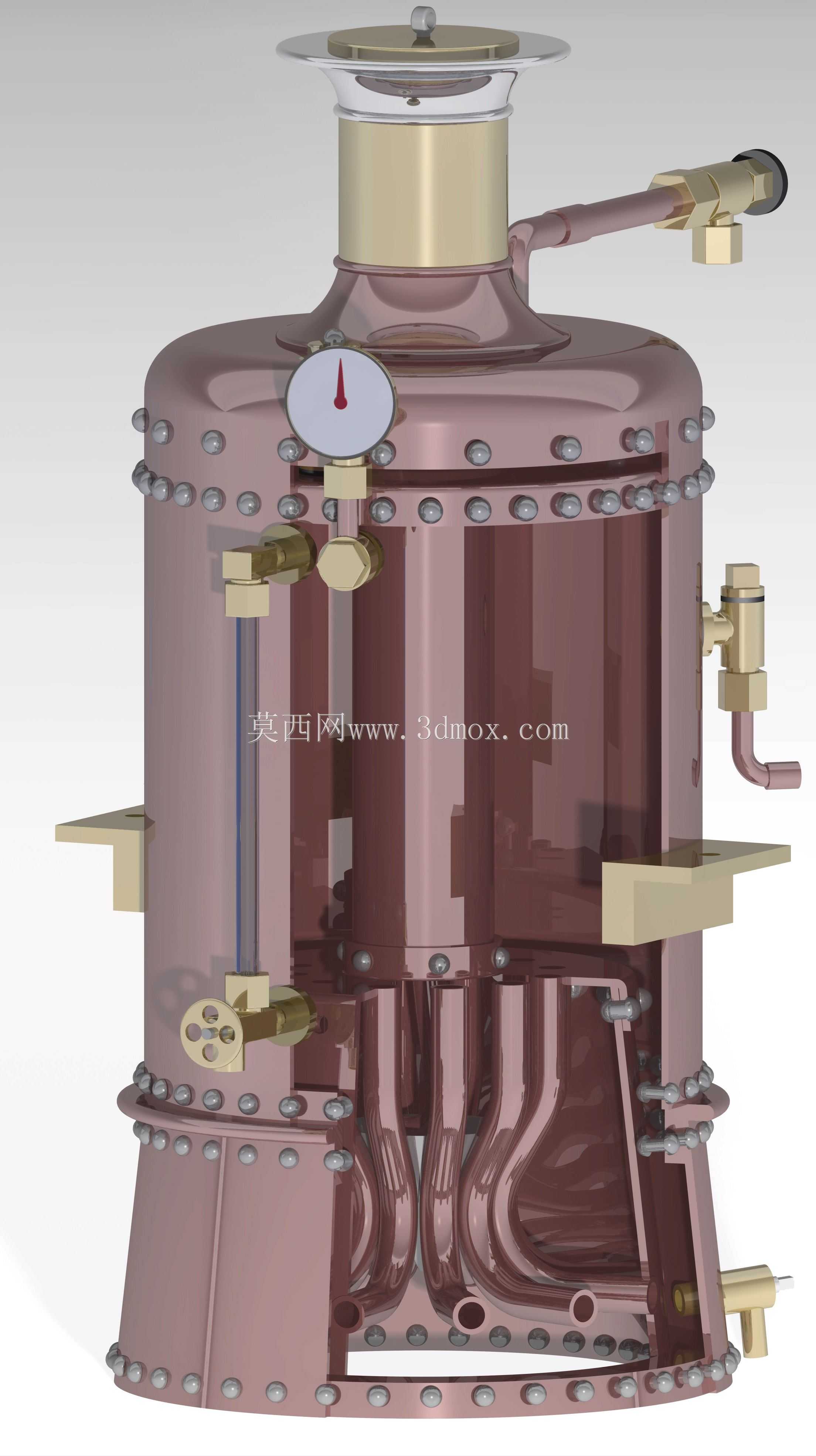

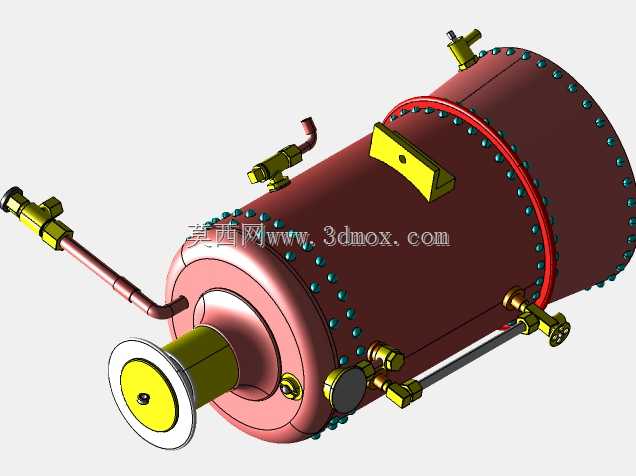

　　降低长期运行后的焊缝开裂泄漏风险。壳体下部集成了多组弯管式换热管束，管束直接连通下部水套与上部蒸汽腔，燃油燃烧产生的高温烟气横向冲刷管束外壁，通过管壁将热量传递给管内的炉水，相比传统大容积火管结构，这种密排弯管的换热面积更大，水容量相对更小，冷态启动升压速度更快，能够缩短机车出段前的备车时间，同时管束的弯曲结构可在热胀冷缩过程中自行释放部分热应力，减少刚性连接带来的结构拉扯损伤。壳体侧面布置的压力表接口直接连通蒸汽腔，可实时反馈内部蒸汽压力，为操作人员调整燃油供给量、控制蒸汽输出压力提供直接依据，配套的阀门组件分别承担给水输入、蒸汽输出、排污泄放、安全泄压的功能，所有外接接口均采用侧置布局，避开顶部安装空间，

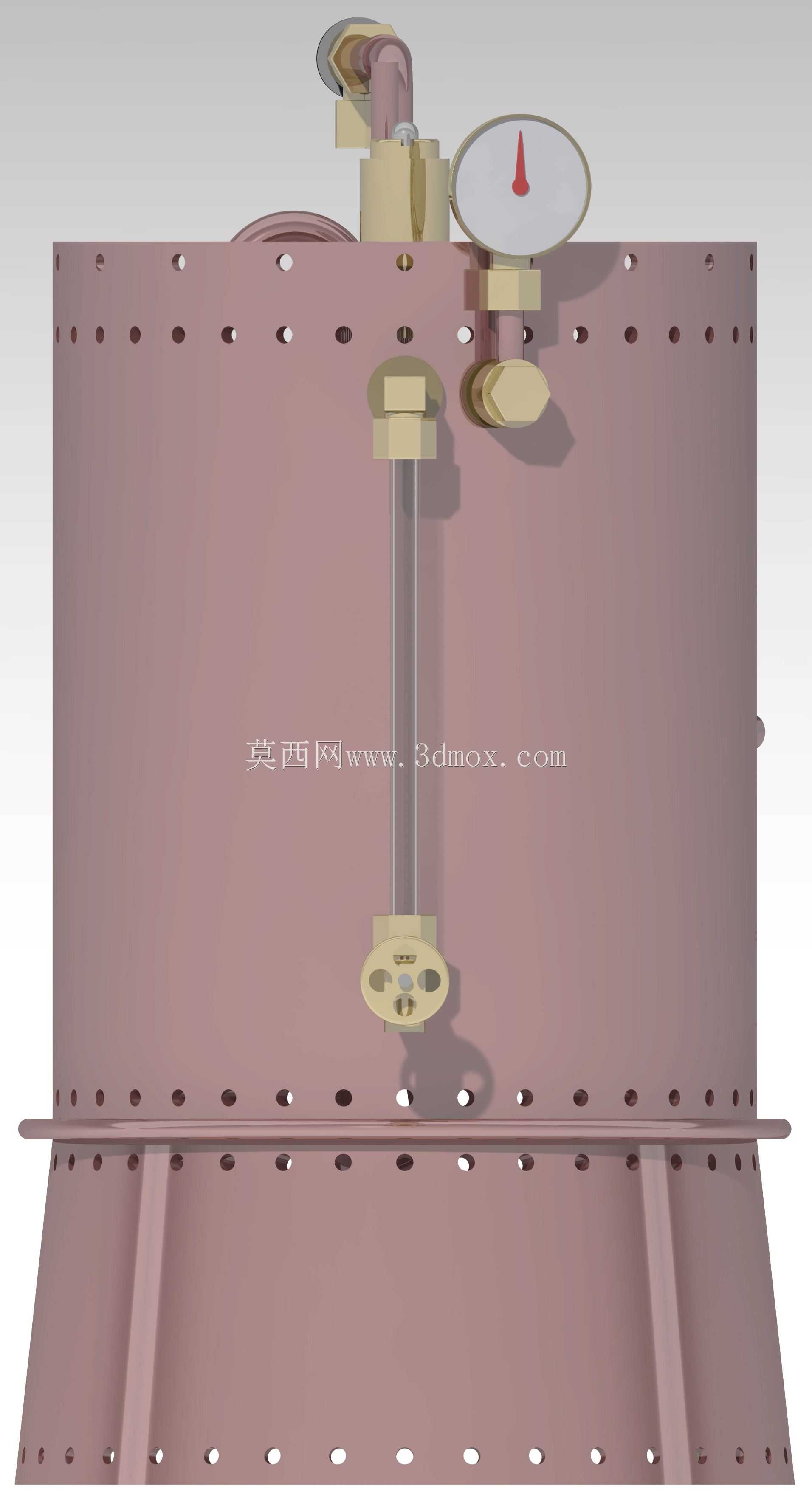

　　方便锅炉整体从机车上部舱口吊装入位，安装时仅需对接燃油管路、给水管路、蒸汽输出管路以及固定底部安装支座即可完成装配，安装边界可适配宽度1.2米以内的机车动力舱安装位，整体高度控制在1.5米范围内，不会超出小型机车的车体限界。顶部的烟囱接口直接对接排烟管路，可将燃烧废气导向机车顶部排出，避免烟气进入司机室影响操作环境，侧置的燃烧器安装位可适配压力雾化式燃油燃烧器，燃油通过喷嘴雾化后在炉膛内充分燃烧，火焰直接冲刷下部水套壁面与换热管束，燃烧效率相比传统燃煤式机车锅炉更高，同时无需布置炉排、灰箱等附属结构，进一步压缩了整体设备体积，也降低了运行过程中的清灰、除渣维护工作量。在实际应用场景中，这类立式燃油锅炉除了配套小型蒸汽机车外，

　　也可作为移动式蒸汽源配套于小型蒸汽动力设备、应急蒸汽供应装置，其立式结构占地面积小，安装时无需大面积水平支撑面，仅需保证底部支座水平固定即可稳定运行。设计过程中充分考虑了机车运行的振动工况，所有内部管束与壳体的连接位置均做了加强处理，避免长期振动导致的管束开焊泄漏，蒸汽输出口位置内置了简易汽水分离结构，可减少输出蒸汽中的带水量，提升蒸汽品质，避免含水蒸汽进入汽机气缸造成水击损伤。水套的容积设计匹配持续供汽需求，在额定供汽工况下可保证30分钟以上的稳定水位波动冗余，配合液位检测装置可及时提醒操作人员补充炉水，避免干烧引发的结构损坏。整体外形的周向紧固件均采用沉台布局，避免突出的螺栓头刮蹭安装舱内的其他管线，侧面的阀门操作位均朝向机车外侧的操作通道方向，日常巡检、阀门操作无需探身到设备内侧，提升运维操作的便利性。底部的排污口设置在壳体最低位置，可在停炉时彻底排出炉内沉积的水垢与杂质，减少内部结垢对换热效率的影响，延长设备整体使用寿命。
