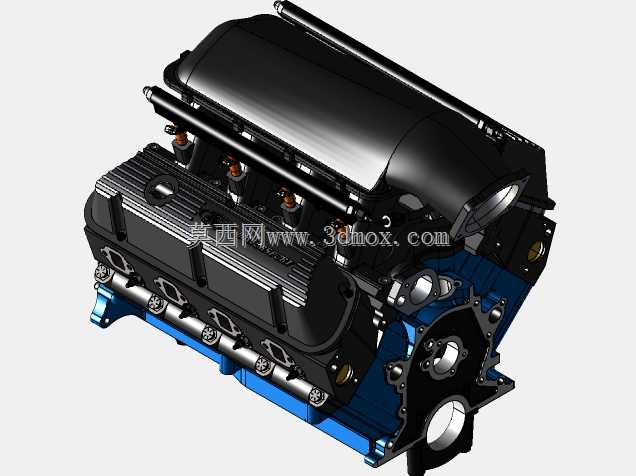

福特351W V8小型缸体动力总成结构

　　这款V型八缸动力单元的建模工作，核心围绕小缸体美式V8的实际改装与配套设计需求展开，在汽车后市场改装、经典车修复、动力移植项目中，这类小尺寸大排量V8的应用场景极为广泛，不管是老式肌肉车的动力复原，还是轻量化赛道改装车的动力换装，甚至是小型快艇、越野特种车辆的动力配套，都能见到该系列动力单元的身影。建模过程中优先还原了实机的安装边界尺寸，缸体两侧的缸盖螺栓孔位、油底壳安装法兰的轮廓、进气歧管顶部的空间预留、后端飞轮壳与变速箱的对接止口尺寸，都严格参照实机测绘数据搭建，确保配套设计的支架、附件、周边管路不会出现安装干涉。从结构特性来看，该动力单元采用90度V型缸体布局，整体宽度控制在紧凑区间，相比同排量的大缸体V8，

　　更适配发动机舱空间有限的改装车型，铸铁缸体的结构强度冗余充足，能够承受大马力改装后的爆发压力，铸铝材质的气门室盖与进气歧管在建模时单独做了壁厚区分，还原实机的材质分布逻辑，两侧的点火线圈安装位、燃油导轨的固定卡扣位置都逐一还原，方便后续做线束布局、燃油管路走向的配套设计。在设计思路上，建模没有做过度的外观简化，缸体侧面的水堵位置、机油滤清器的安装座凸台、前端附件驱动轮系的安装平面、正时链条盖的密封槽结构都做了实体还原，甚至缸体上的加强筋布局、曲轴箱通风口的位置都和实机保持一致，做周边附件设计时可以直接提取安装面做配合，不需要二次核对实车数据。针对动力移植场景常见的支架设计需求，模型预留了发动机机脚的安装点位坐标，

　　排气歧管的法兰面轮廓完全贴合缸盖排气口，后续做定制头段设计时可以直接匹配接口尺寸，不会出现对位偏差。进气歧管的腔体内部做了简化的流道轮廓，能够满足进气系统谐振分析的基础需求，节气门的安装法兰尺寸符合通用改装节气门的标准规格，方便后续匹配不同流量的进气部件。油底壳的深度与轮廓考虑了常见改装车型的副车架避让需求，模型中油底壳的最低点位置、前后倾斜角度都和实机安装姿态一致，做底盘布局设计时可以直接校核离地间隙，避免出现油底壳磕碰的问题。后端的离合器壳安装孔位按照标准手动变速箱对接规格搭建，适配市面上常见的适配小缸体福特的变速箱转接方案，不需要额外调整对接面尺寸。从实际使用的角度出发，

　　这类动力单元的三维模型最核心的价值是减少前期设计的测绘工作量，不管是做发动机舱的布局校核，还是定制改装支架、冷却系统管路、进排气部件，都可以直接在模型上提取尺寸、做干涉检查，避免实物试装时出现匹配问题。建模时特意区分了各个部件的装配层级，缸体、缸盖、气门室盖、进气歧管、油底壳、前端轮系、点火系统部件都可以单独拆分，方便做不同改装方案的替换，比如更换不同高度的进气歧管、不同容量的油底壳时，只需要替换对应部件就能快速验证整体适配性。对于经典车修复项目来说，模型可以用来复刻停产的附件支架、管路固定座，不需要在破损的旧件上反复测绘，大幅提升修复配件的制作效率。针对赛道改装场景，模型还可以用来做发动机安装角度的调整验证，通过调整机脚的安装高度，匹配传动轴的角度，降低传动系统的运转震动，这些细节的还原都让模型的实际工程价值远高于外观展示类的简化模型。
