双臂协作实验室自动化机器人结构

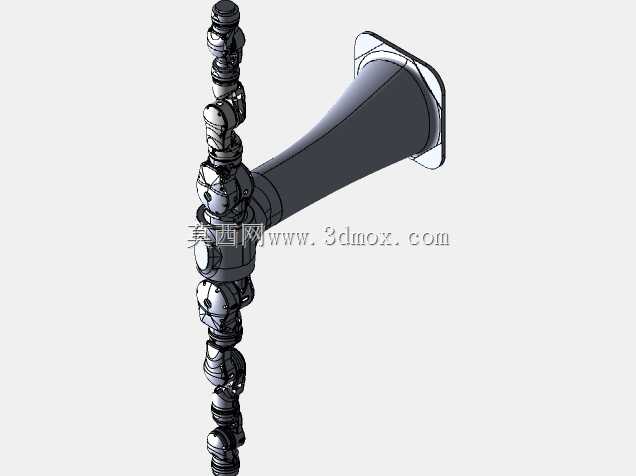

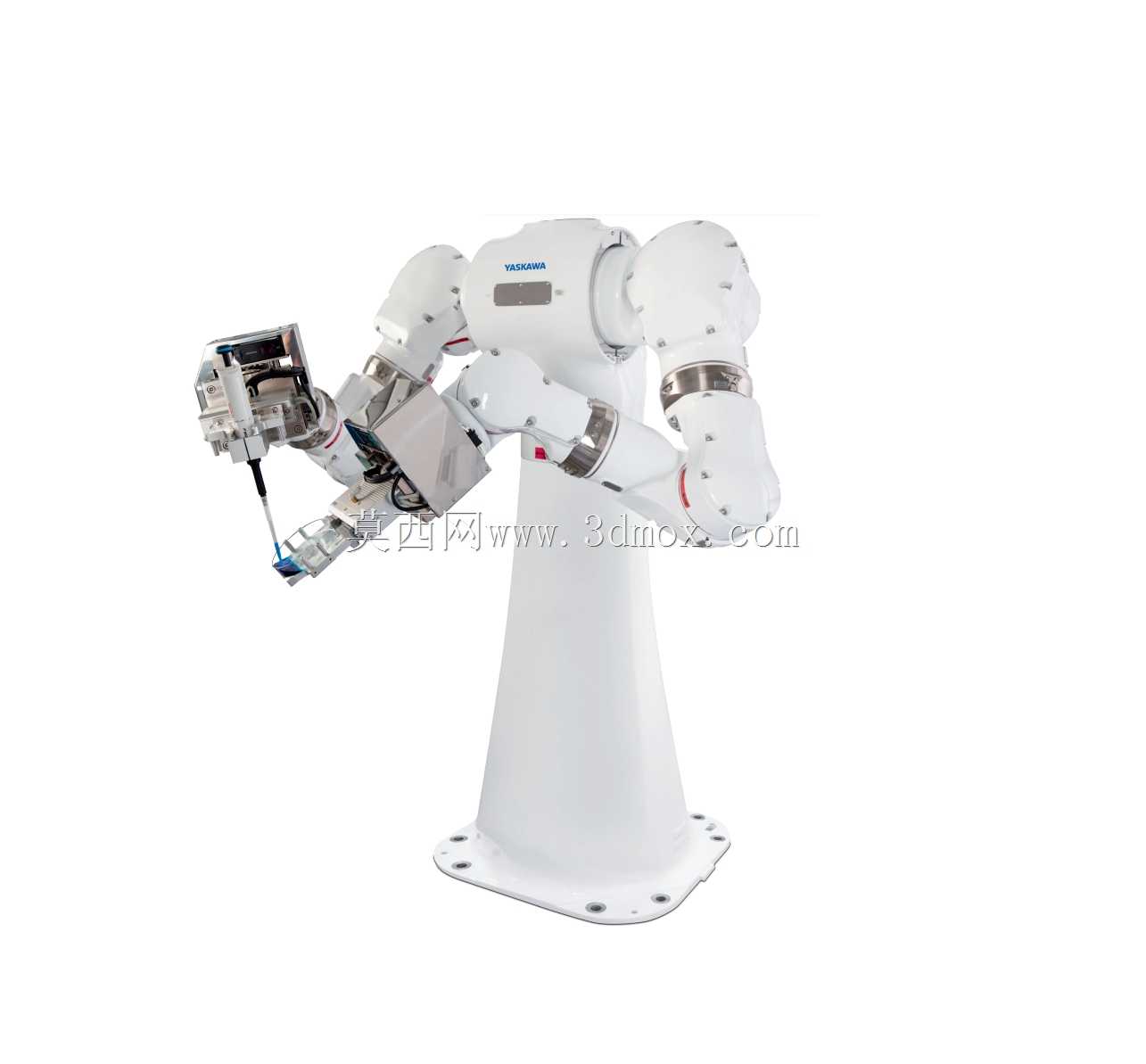

　　这款双臂协作机器人的结构设计完全围绕实验室场景的特殊需求展开，区别于常规工业产线用的单臂机械结构，其采用对称式双七自由度手臂布局，单臂有效作业半径覆盖835毫米范围，额定负载10公斤，底座采用法兰式安装结构，安装孔位按照实验室通用设备台架的标准间距排布，可直接固定在标准实验台、通风橱操作位或者自动化样本处理流水线的工位上，无需额外设计转接安装板，能大幅缩短现场部署的结构适配周期。

　　从实际应用场景来看，该结构可覆盖制药研发、临床诊断检测、化学合成实验、生物医学样本处理等多类实验室的自动化作业需求，不同于常规工业机器人仅能完成单一重复的抓取、搬运动作，其双臂协同的结构设计可模拟实验人员双手配合的操作逻辑：一只手臂可完成样本管夹持、试剂瓶固定、实验耗材定位等辅助动作，另一只手臂可同步完成移液、开盖、试剂加注、样本转移等操作，甚至可独立完成复杂的实验流程编排，无需人工干预即可连续完成样本制备、试剂分装、反应体系构建等多步串联操作，适配洁净室、洗瓶室等特殊实验环境的使用要求，手臂和手腕部位的密封结构达到IP67防护等级，可耐受常规实验试剂的飞溅腐蚀，也能适配实验环境日常的消毒清洁操作，不会因为常规的试剂沾染、擦拭消毒导致内部传动结构损坏。

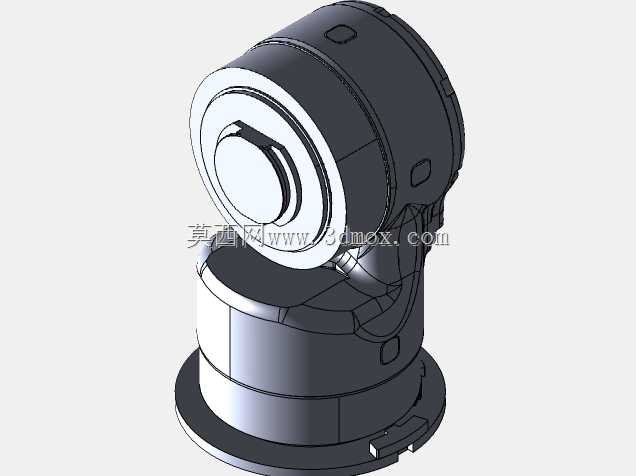

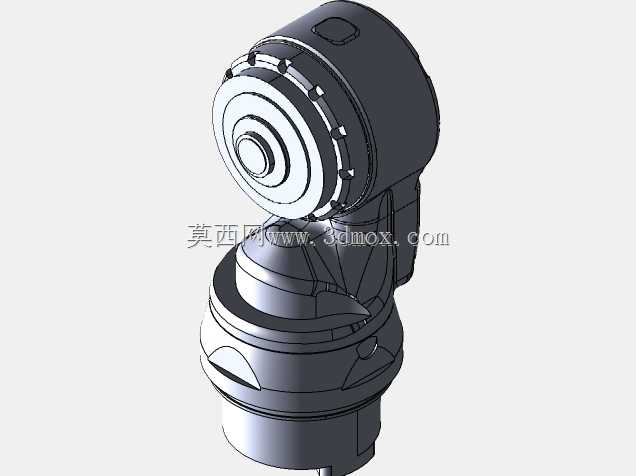

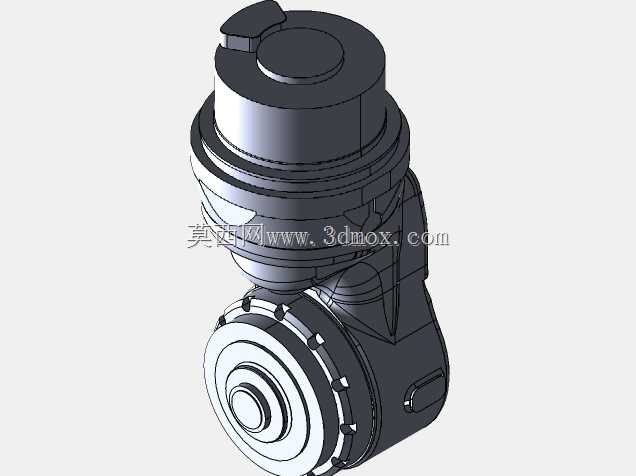

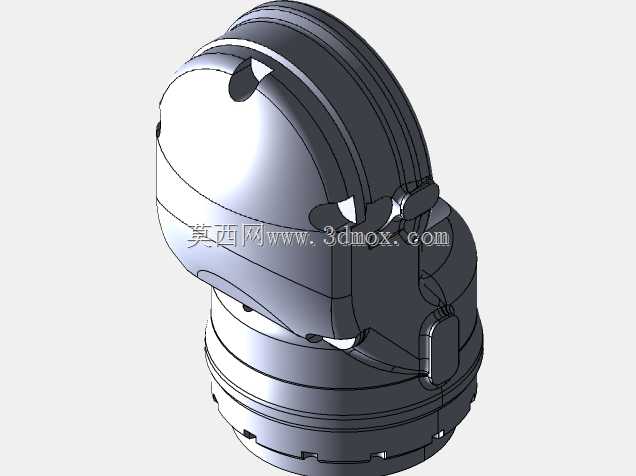

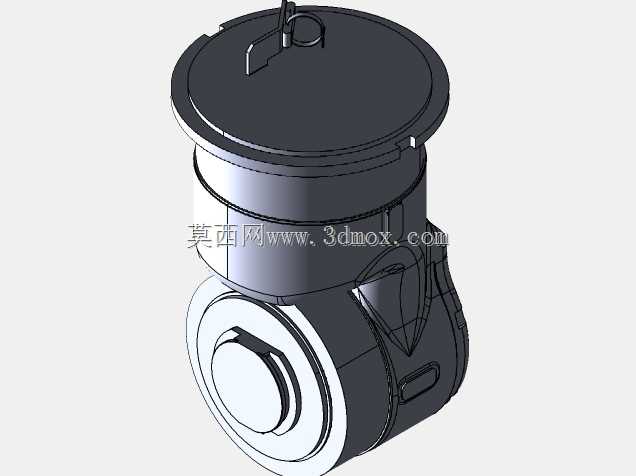

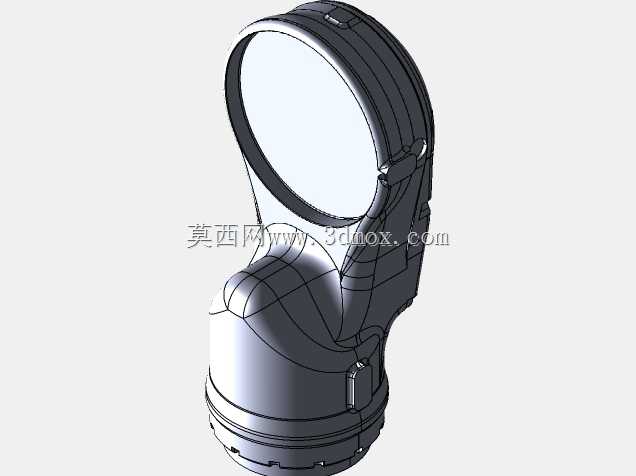

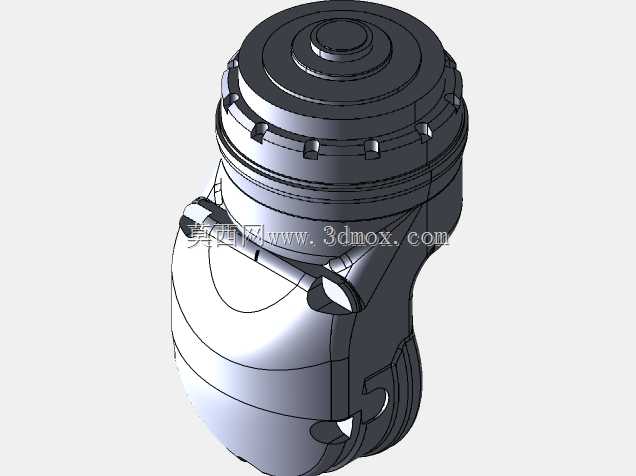

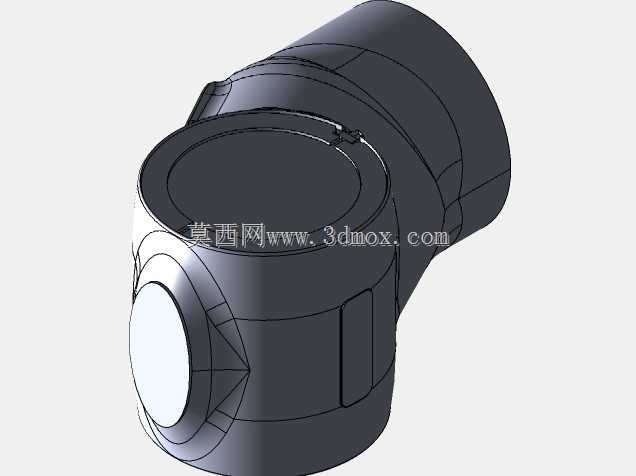

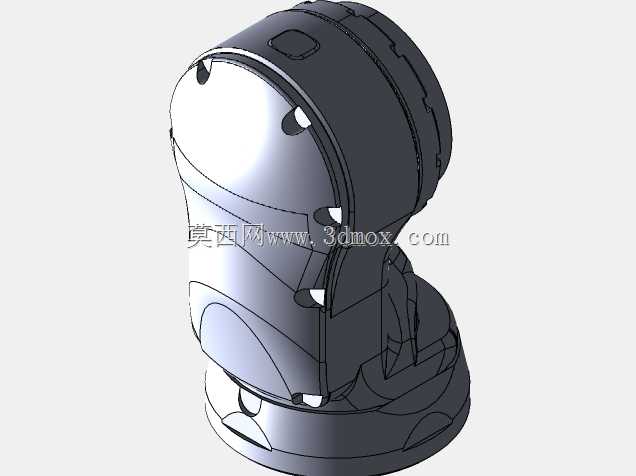

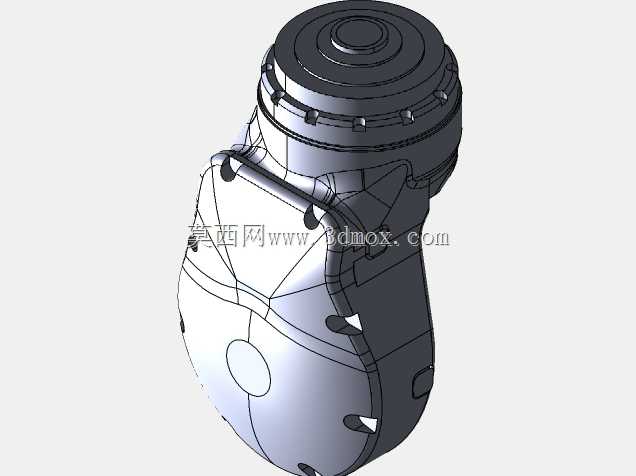

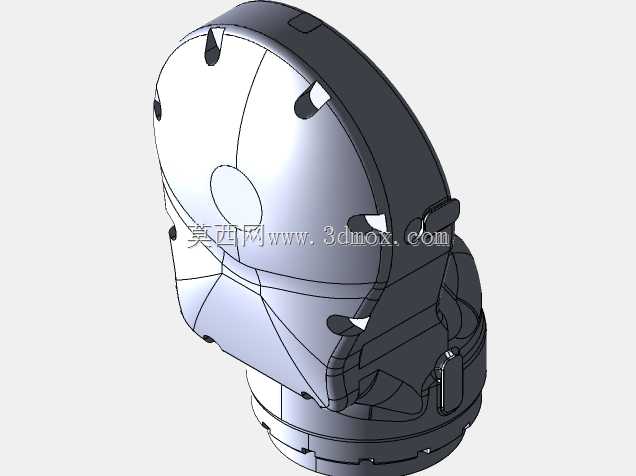

　　结构设计层面，该机器人的关节布局采用了轻量化高刚性的设计思路，关节内置的传动结构采用谐波减速配合直驱电机的组合，重复定位精度可满足实验室微量操作的精度要求，执行末端的接口采用标准快换结构，可快速适配夹爪、移液枪头、试管夹具、开盖模块等不同的实验操作末端执行器，无需拆卸关节即可完成末端工具的切换。底座内部预留了电气走线与气路通道，所有动力线、信号线、真空气路均从底座内部穿设至手臂关节，外部无裸露管线，既避免了实验操作过程中管线剐蹭实验器皿、干扰操作路径，也减少了管线积尘积污的问题，适配洁净实验室的卫生管理要求。

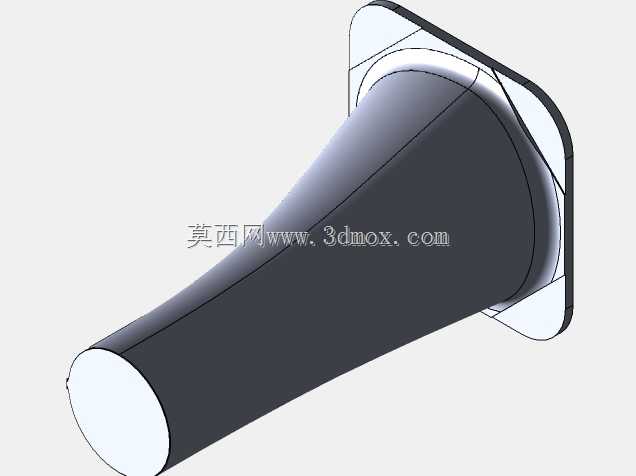

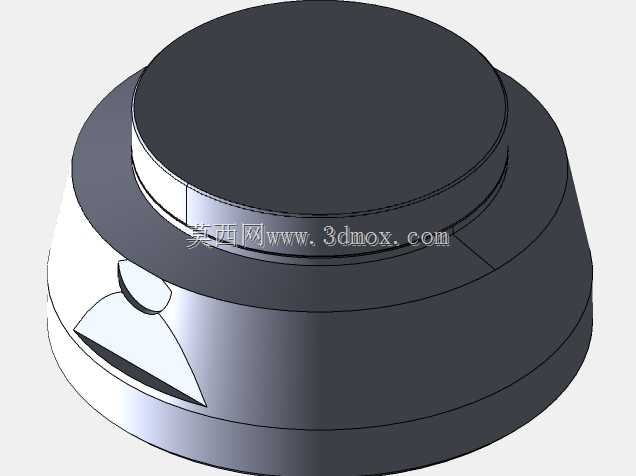

　　从安装边界来看，该机器人底座的安装平面直径为380毫米，整体直立状态下的高度为1120毫米，手臂完全收拢时的横向最大尺寸为420毫米，不会占用过多实验台的操作空间，作业范围覆盖底座中心向外835毫米的球形区域，可覆盖常规实验台面上从试剂架到离心管架、从孵育器到检测设备的全部操作点位，无需额外增加移动轴即可完成单工位内的全流程实验操作。其结构的高重复定位精度可保障长时间连续运行的操作一致性，不会因为长时间连续作业出现操作偏差，可替代人工完成高重复性、长时间连续的实验操作，避免人工操作带来的人为误差，也可处理涉及有毒试剂、放射性样本的高危实验操作，降低实验人员的职业暴露风险。

　　不同于传统实验室自动化方案需要定制专用的液体处理系统、样本传输系统等专属设备，该机器人的结构通用性极强，可直接适配实验室现有的常规实验设备，无需对现有实验耗材、设备进行定制化改造，通过路径编程即可适配不同的实验流程，当实验方案调整、操作顺序变化时，仅需重新编排运动路径即可适配新的操作需求，无需对硬件结构进行改动，可大幅降低实验室自动化升级的成本，也能快速适配不同研发项目的实验操作需求，缩短实验流程搭建的周期。其双臂的协同控制结构可实现动作的时序精准配合，比如在完成样本管开盖操作时，一只手臂夹紧样本管管身，另一只手臂旋转拧开管盖，动作配合精度可达到0.1毫米级别，不会出现管盖拧偏、样本洒漏的问题；在完成试剂分装操作时，一只手臂固定多孔板，另一只手臂携带移液模块完成逐孔加注，动作流畅度与操作精度完全可匹配熟练实验人员的操作水平。
