轮组式环形靶标射击验证原型装置

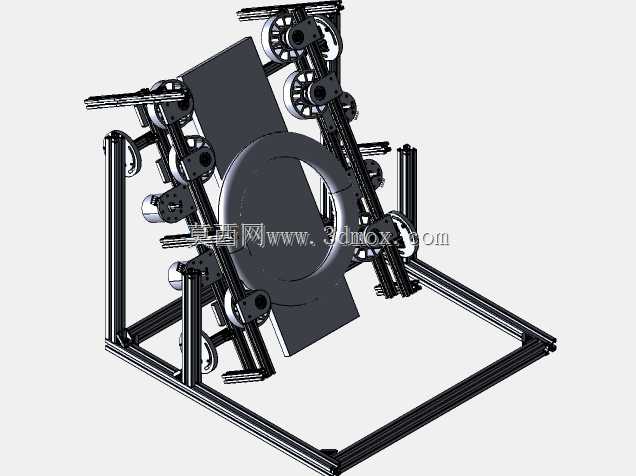

　　这套轮组式环形靶标射击验证装置，主要面向机器人竞技赛事中的自动射击科目验证场景搭建，核心用途是为自动瞄准算法、弹道校准逻辑提供可动态调整姿态的模拟靶标承载平台，替代固定靶标完成多倾角、多位置下的射击精度校验工作。整套装置的承载框架采用标准工业铝型材拼接搭建，型材槽口直接作为轮组安装的定位基准，无需额外加工定制安装基板，所有连接位置均采用标准T型螺栓与角件锁紧，安装时可根据测试场地的边界条件灵活调整框架长宽尺寸，当前原型的框架外轮廓控制在1.2米见方范围内，底部框架直接落地放置，无需额外打膨胀螺栓固定，适配室内测试场地的快速部署需求。核心的轮组夹持机构采用对称式布局，上下共布置六组带聚氨酯包胶的从动轮，

　　轮组通过带腰型孔的安装座固定在铝型材立架上，腰型孔的调节行程可适配不同厚度的靶板安装需求，轮面与靶板接触面的预紧力可通过安装座的锁紧螺栓调整，保证靶板在倾斜姿态调整过程中不会出现滑移卡滞。中间的橙色环形靶采用空心圆环结构，靶面中心与轮组夹持的靶板平面保持垂直，环形结构既可以作为射击命中的判定区域，也能降低整体靶板的风阻影响，适配有空气流动的室内测试场景。整套装置的姿态调整逻辑依靠轮组的同步转动实现，靶板可沿倾斜导轨方向实现0到45度范围内的倾角连续调整，调整过程中轮组与靶板之间为滚动摩擦，驱动阻力小，仅需小扭矩驱动元件即可带动靶板平稳移动，不会出现卡顿冲击的情况。设计过程中优先考虑了原型验证阶段的快速迭代需求，

　　所有轮组组件均采用模块化设计，单组轮组损坏后可直接拆卸更换，无需拆解整个机架结构；铝型材框架的槽口预留了足够的传感器安装位置，后续可加装光电开关、位置传感器实现靶板位置的闭环控制，也可在框架底部加装移动脚轮实现场地内的快速转场。从安装边界来看，装置后侧预留了150mm的走线空间，可容纳驱动电机的线缆、传感器信号线布设，不会与运动的靶板部件产生干涉；装置左右两侧的操作空间预留了300mm的间隙，方便调试人员手动调整轮组预紧力、更换不同规格的靶标部件。轮组的包胶材质选用邵氏硬度60A的聚氨酯，既可以保证足够的摩擦力带动靶板移动，也不会在反复接触过程中刮伤靶板表面，延长测试用靶板的使用寿命。整套装置没有采用复杂的定制机加工零件，

　　90%以上的结构件均可从标准工业配件库中直接采购，大幅缩短了原型的加工装配周期，也方便后续根据测试反馈快速调整结构参数，比如更换更大直径的轮组提升承载能力，或是调整立架的倾斜角度扩大靶板的姿态调整范围。在实际测试场景中，这套装置可模拟不同倾斜角度的目标靶位，验证自动射击系统在目标处于非垂直状态下的命中精度，相比传统的固定靶架，可覆盖更多实际竞技场景中的目标姿态，减少实机调试阶段的场地适配工作量。
