三轴谷物运输拖车金属板车架结构

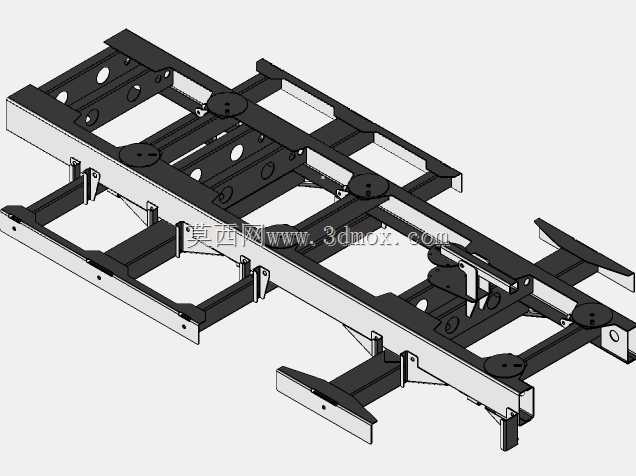

　　这套三轴拖车的金属板车架结构，主要面向大田谷物转运场景设计，适配粮食收获季从田间到临时收储点、烘干塔的短驳运输需求，也可兼顾散装饲料、农用砂石料的转运作业，在平原规模化种植区的农忙时段，这类拖车是联合收获机接粮转场的核心配套载具。整个车架采用全金属板折弯、组焊结构，没有使用额外的型材做主体纵梁，完全依靠不同厚度的高强度钢板折弯成型后拼焊形成承载框架，这种设计一方面能降低整备质量，在同等轴荷限制下提升有效载重，另一方面金属板冲压成型的构件一致性更好，适合批量生产时控制焊接变形量。从结构布局来看，三根车桥的安装位沿车架纵向等距排布，每处桥位都设计了双层钢板叠焊的安装支座，支座与纵梁腹板之间加设了三角形加强筋板，

　　能分散重载时路面颠簸带来的冲击载荷，避免应力集中导致的焊缝开裂。车架的纵梁采用变截面设计，中部承载段的腹板高度更高，向前后两端牵引架、后支撑位逐步收窄高度，既保证了货箱安装区域的整体刚性，也能减少非承载段的材料冗余。车架上平面预留了统一规格的货箱安装孔位，孔位沿纵梁、横梁的交叉节点布置，适配通用规格的散装谷物货箱安装，不需要额外在车架上打孔改制；货箱安装面的平面度控制在每米2mm以内，避免货箱安装后出现局部应力集中。车架两侧设计了可翻转的侧防护支架安装位，支架采用薄钢板折弯成型，不用时可以向上翻折贴靠在车架侧面，不会超出车宽限制，田间作业时能避免枝桠、田埂刮擦轮胎。牵引部分采用整体式牵引臂，从车架前端两根纵梁之间延伸而出，

　　牵引臂与纵梁的连接区域采用了三层钢板叠焊的加强结构，牵引销孔位置镶有耐磨衬套，能承受起步、制动时的纵向冲击力，适配多数农用拖拉机的牵引接口尺寸。车架尾部设计了可伸缩的后支撑腿，支撑腿采用钢板折弯的箱型结构，非作业状态下可以向上翻转固定在车架尾部，卸货时放下支撑腿，能避免拖车在货箱举升过程中出现翘头失稳。横梁部分采用等间距布置的槽型折弯梁，每根横梁与纵梁的连接都采用满焊工艺，横梁上预留了制动管路、线束的固定卡扣安装孔，方便后续装配气制动、灯光系统时走管布线，避免管路直接暴露在车架下方被田间碎石刮损。所有外露的钢板棱边都做了倒角处理，避免装配、检修过程中划伤操作人员，焊接位置的焊脚高度统一控制在6-8mm，

　　关键承载位置的焊缝要求做磁粉探伤，避免虚焊、夹渣带来的安全隐患。车架的整体宽度符合农用运输车辆的道路通行限宽要求，长度方向的轴荷分配经过反复校核，满载状态下每根车桥的载荷偏差不超过5%，能避免单桥过载导致的轮胎异常磨损、车桥变形问题。针对谷物运输的散装物料特性，车架上平面的横梁间距经过优化，不会因为货箱内谷物的局部堆载导致货箱底板变形，即使在满载爬坡、田间颠簸的工况下，整个车架的变形量也控制在弹性变形范围内，不会出现永久塑性变形。这套结构在设计时充分考虑了农用场景的维护便利性，所有易损的安装支座都采用螺栓连接的可更换结构，不需要整体切割更换车架构件，日常维护只需要定期检查焊缝状态、紧固连接螺栓即可，对县域级维修站点的设备要求很低，不需要复杂的工装就能完成常规检修作业。
