卧式三螺栓正位移泵工业结构设计

　　在化工流体输送、市政给排水、中小型工业制程的管路系统里，这类卧式安装的正位移泵是稳定输送介质的核心执行部件，区别于离心泵依靠叶轮离心力输送介质的逻辑，正位移泵通过密闭腔室的容积变化完成介质吸排，对高粘度介质、含微小颗粒的工况适配性更强，不会因为介质粘度升高出现扬程大幅跳水的问题，在润滑油输送、药剂加注、中小流量高压输送场景里的应用占比逐年提升。

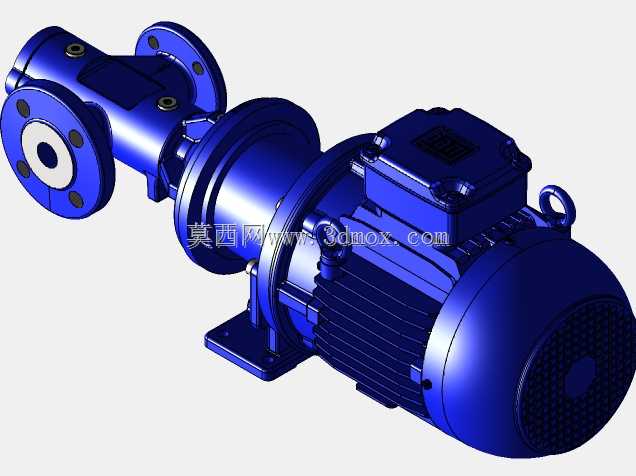

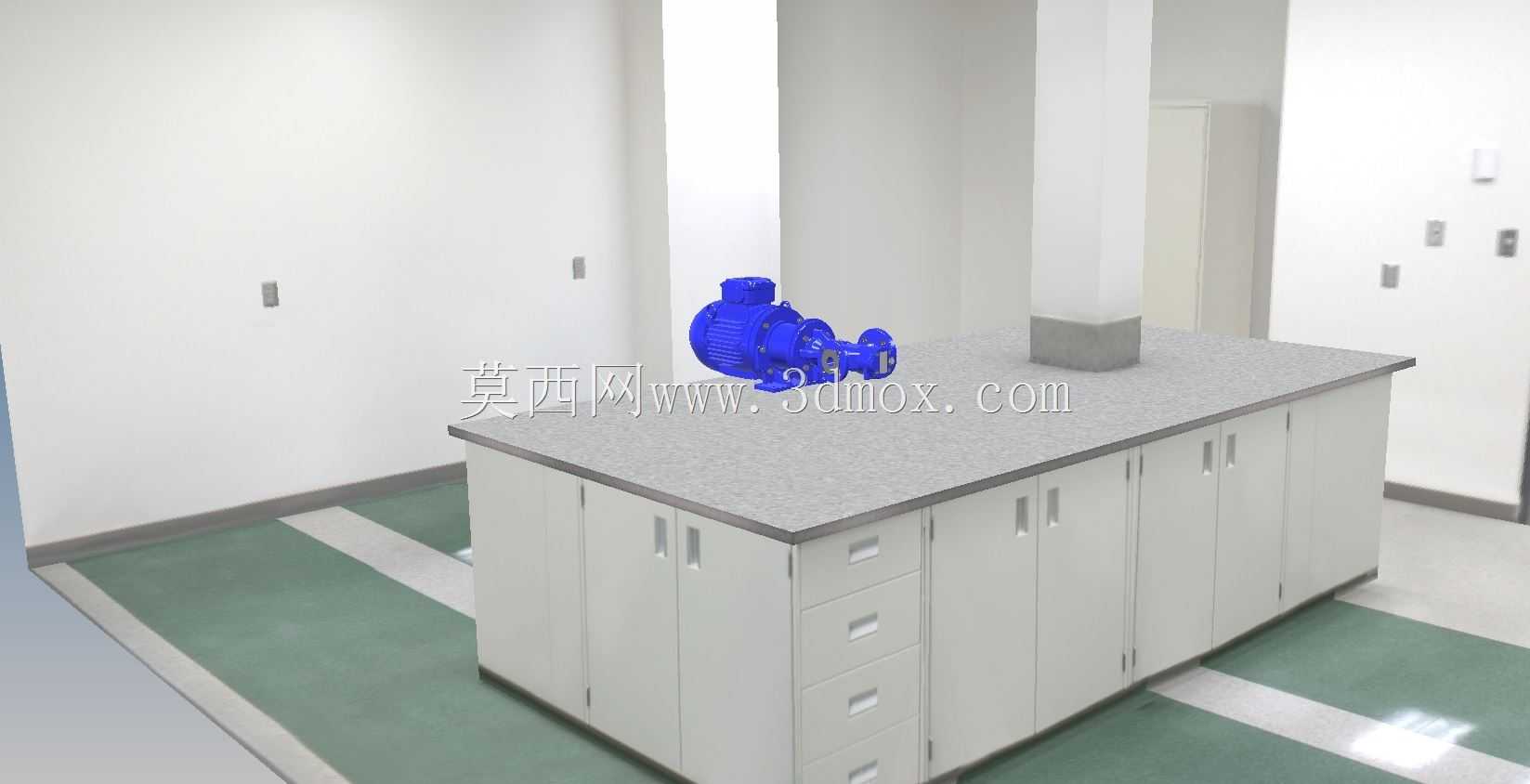

　　从实际安装场景来看，这款泵采用水平卧式安装结构，泵体与驱动端直连同轴布置，安装时不需要额外搭建过高的支撑机架，常规的车间钢制操作台、混凝土设备基础都能满足安装承重要求，安装基准面以泵脚的加工平面为校准基准，找正过程中需要保证驱动轴与泵转子的同轴度误差控制在0.1mm以内，避免运行过程中出现轴封偏磨、轴承异常发热的问题。泵体两端的连接法兰采用DN25通径设计，分别适配PN25、PN63两个压力等级的管路对接，法兰密封面包含凸面、凹面两种结构形式，对接时可以根据现场管路的密封等级选择对应的垫片，凸面法兰适配普通橡胶石棉垫就能满足中低压工况的密封要求，凹面法兰搭配金属缠绕垫可以承受更高的管路压力，避免高压输送时出现介质渗漏。

　　结构设计层面，这款三螺栓固定的正位移泵把转子腔、轴承腔、轴封结构做了集成化布置，泵壳外侧的三螺栓锁紧结构可以在不拆解整体管路的情况下完成泵腔内部易损件的更换，日常维护时只需要松开三个固定螺栓就能打开泵腔端盖，检查转子、密封件的磨损情况，相比多螺栓紧固的泵壳结构，维护拆装的时间能缩短40%左右，适合连续生产不能长时间停机的工况。泵的进出口采用水平同轴布置，管路对接时不需要做复杂的弯折改道，顺着现有水平管路就能直接对接安装，能减少管路弯头的使用数量，降低管路沿程阻力损失，提升整体输送效率。

　　从功能特性来看，这款泵的流量输出稳定性强，不会因为出口端的压力波动出现明显的流量脉动，在需要精准计量输送的药剂加注、润滑系统供油场景里，可以搭配变频驱动实现流量的线性调节，输送介质的粘度范围覆盖1-10000cSt，常温下的润滑油、高分子聚合物溶液、轻度腐蚀性的工业废水都能稳定输送。轴封位置采用机械密封与填料密封可选的结构，输送无腐蚀性的清洁介质时用普通填料密封就能满足长期运行要求，输送易挥发、有腐蚀性的介质时更换为集装式机械密封，能实现零泄漏运行，避免介质泄漏污染车间环境。

　　建模过程中需要重点关注几个安装边界尺寸：泵脚的安装孔间距要匹配常规工业管路的支架安装尺寸，避免现场安装时出现孔位错位需要重新打孔的问题；泵轴的中心高度要和对接电机的轴中心高度保持一致，不同功率的驱动端可以通过调整垫铁的高度完成找正；泵体两端法兰的螺栓孔分布要符合EN1092-2标准的尺寸要求，保证和现场同压力等级的法兰可以直接互换对接，不需要额外加工过渡法兰。转子腔的内部流道做了圆弧过渡处理，没有直角死角，介质在腔室内流动时不会出现滞留区，输送含微小固体颗粒的介质时也不容易出现腔室堵塞的问题，长期运行后的清理难度更低。

　　在实际选型匹配时，需要根据现场的输送扬程、介质粘度、安装空间来确认泵的具体配置，卧式安装的结构本身占用的竖向空间更小，在层高有限的车间夹层、设备层里安装时优势更明显，不需要预留过多的竖向检修空间，日常巡检时只需要在泵体侧面就能完成轴承温度、轴封泄漏情况的检查，操作维护的可达性更好。泵体的外壳采用铸铁材质做了加厚处理，运行过程中的结构振动更小，搭配减震垫安装后，1米范围内的运行噪音可以控制在75分贝以内，符合工业车间的噪音控制要求，不会对周边的作业环境造成明显的噪音影响。
