工业用立式高频机械振动装置结构设计

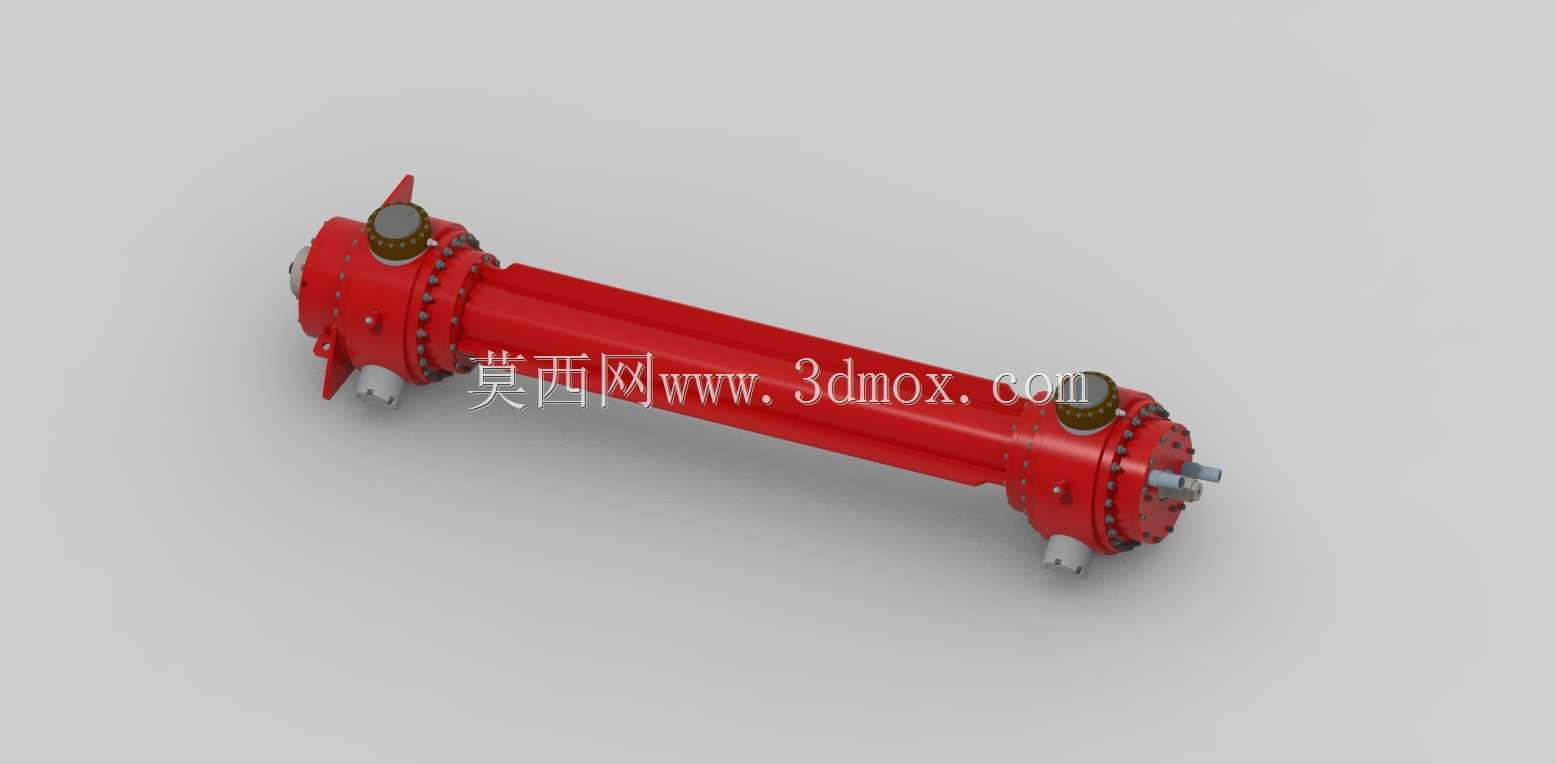

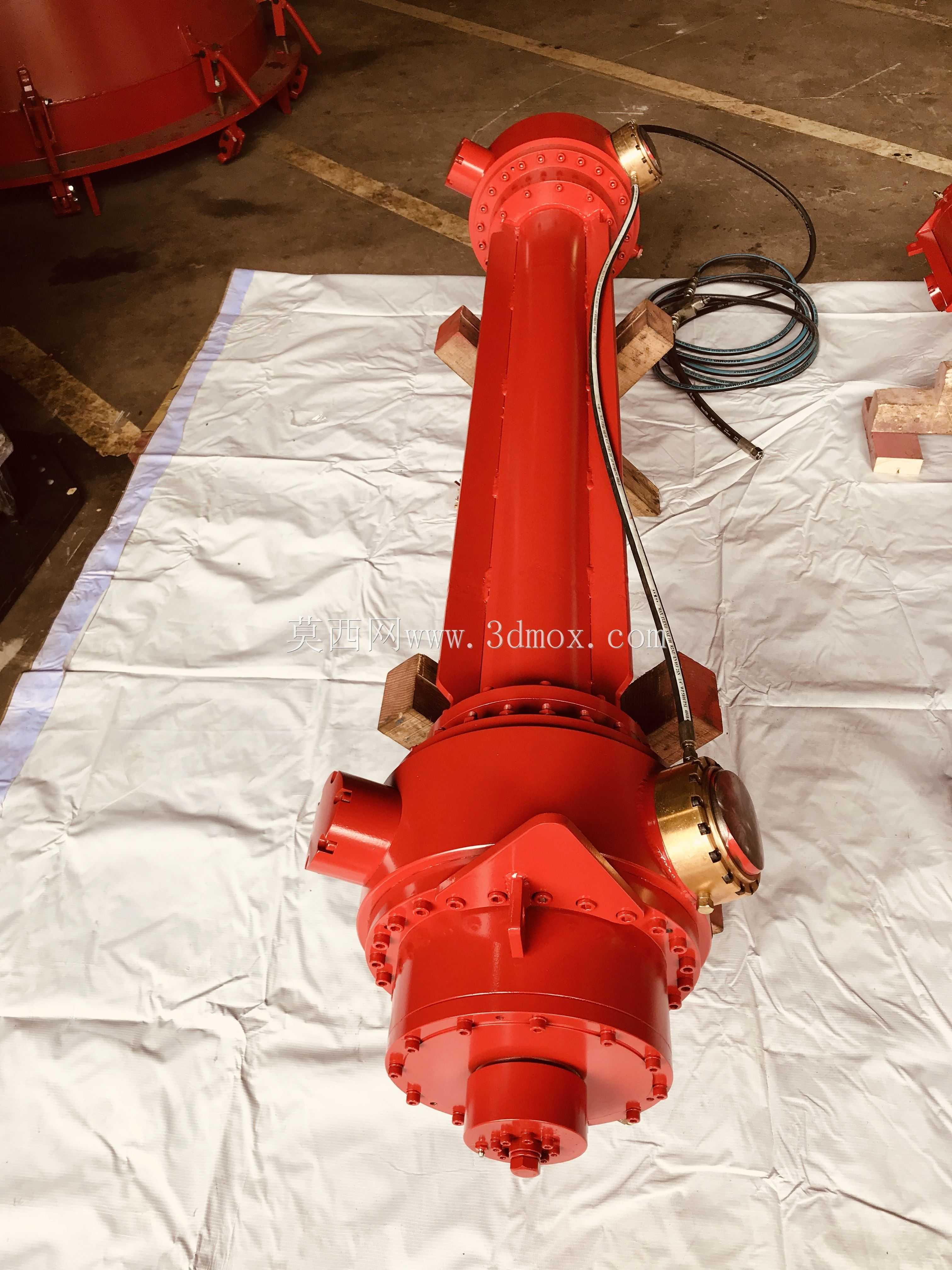

　　在矿山筛分、物料密实、料仓破拱、振动时效处理这类工业场景里，机械振动装置是直接决定作业效率的核心执行部件，这款立式结构的振动装置，正是针对大激振力需求的垂直安装场景开发的结构方案。不同于常见的卧式偏心振动器，该装置采用上下双法兰的安装接口，主体沿垂直轴线布置，可直接对接振动台架、筛分设备的主梁或者料仓仓壁，不需要额外设计转角安装支座，能大幅缩减配套设备的安装空间占用。从结构布局来看，装置的激振核心采用内置偏心块组的设计，偏心组件完全封闭在铸钢材质的壳体内，壳体外部做了加厚的加强筋布局，沿着筒体轴向均匀分布的纵向筋条，既可以提升壳体在高频振动下的结构刚度，避免长期交变载荷下出现焊缝开裂或者壳体变形，也能增大壳体的散热面积，

　　带走偏心块高速旋转时轴承摩擦产生的热量。上下两端的法兰盘采用止口定位设计，安装时止口与配套设备的定位槽配合，能保证振动装置的轴线与安装面垂直，避免偏心块旋转时产生额外的横向分力，降低连接螺栓的剪切载荷。装置侧面预留的两个对称布置的侧接口，是偏心块相位调节的操作窗口，不需要完全拆解设备，就可以通过窗口调整两组偏心块的夹角，实现激振力在额定范围内的无级调节，适配不同物料、不同作业工况下的振幅需求——比如在细粉料筛分场景下，调小偏心块夹角降低激振力，避免粉料飞溅；在大块矿石筛分或者混凝土密实作业时，调大偏心块夹角提升激振力，保证物料能在筛面上充分分层或者混凝土内部气泡完全排出。装置端部的接线接口采用防爆密封结构，

　　内置的轴承采用重载型滚子轴承，能承受径向和轴向的复合载荷，适配长时间连续运行的工业作业需求，接线部位的密封结构可以阻挡粉尘、水汽进入壳体内部，在矿山、建材这类高粉尘作业场景下也能稳定运行。从安装边界来看，装置的主体筒体直径、上下法兰的螺栓孔分布圆尺寸、法兰端面到侧接口的距离都做了标准化适配，可直接替换同规格的老式振动器，不需要对原有设备的安装基座做改造。在设计过程中，对壳体的壁厚做了有限元校核，在保证整体重量可控的前提下，将应力集中的法兰与筒体连接位置做了圆弧过渡处理，避免长期振动下出现应力疲劳断裂；偏心块的形状做了动平衡优化，高速旋转时的残余不平衡量控制在G2.5级以内，降低设备自身的振动噪声，也减少对配套设备的冲击载荷。

　　不同于电磁振动器受电源频率限制振幅调节范围窄的问题，该机械振动装置的激振频率可通过配套的变频控制器调整，配合偏心块夹角的机械调节，能覆盖从低振幅高频振动到高振幅低频振动的全工况需求，不管是用于振动筛的物料筛分、振动台的构件时效处理，还是料仓的防堵破拱，都能匹配对应的振动参数。装置的整体外形为立式柱体结构，没有外凸的易磕碰部件，运输和吊装过程中可以直接通过筒体上的吊装孔起吊，不需要额外设计吊具，安装时只需要将法兰止口对准定位槽，按对角顺序拧紧连接螺栓即可，日常维护只需要定期通过注油口补充轴承润滑脂，不需要频繁拆解检修，能降低现场运维的工作量。
