Type-C接口5V3.1A升压充电电源模块结构

　　这款升压电源模块的设计，核心围绕便携电子设备的补能需求展开，日常可直接集成进小型移动充电宝、手持便携检测设备、户外小型数码配件的供电回路中，也可作为独立升压单元嵌入定制化便携电子装置的供电链路，解决单节锂电池3.7V标称电压无法直接为5V供电需求的数码设备供电的适配问题。从实际使用场景来看，模块适配日常随身数码配件的供电改造需求，不管是旧款充电宝的电路替换升级，还是自制便携小风扇、迷你照明装置的供电搭建，都能直接匹配对应电路参数，不需要额外做大幅的电路适配调整。

　　功能层面，模块集成了IP5310电源管理芯片作为核心控制单元，可实现单节锂电池输入到5V3.1A稳定输出的升压转换，板载自带LED状态指示灯，可直观反馈充电、放电、电量状态等工作状态，Type-C输入输出接口的配置，适配当前主流的通用USB线材，不需要额外配备专用转接接口，降低了终端使用的配件适配成本。板载4R7功率电感作为储能元件，配合周边的贴片电容、电阻、MOS管等分立元件，构成完整的升压整流、滤波、过流保护回路，可在输出端负载波动时维持输出电压的稳定，避免因电压骤变损坏后端供电的数码设备。

　　设计思路上，整个PCB采用紧凑化布局，将大尺寸的功率电感、主控制芯片、Type-C接口这些高度较高的元件沿板卡中线排布，周边低矮的贴片阻容件沿板边区域布置，既平衡了整个板卡的元件高度差，也预留了足够的爬电距离，避免高压区域与低压信号区出现干扰。板卡四个边角预留了标准的安装固定孔，孔径适配常用的M2螺丝，可直接通过铜柱固定在塑料外壳内部或者设备的预留安装位上，不需要额外设计定制化的固定支架。板边的走线做了圆弧过渡处理，避免大电流走线上出现直角走线带来的阻抗突变，功率回路的走线宽度做了加宽处理，可承载3A以上的持续电流通过，避免大电流工况下走线过热引发的电路故障。

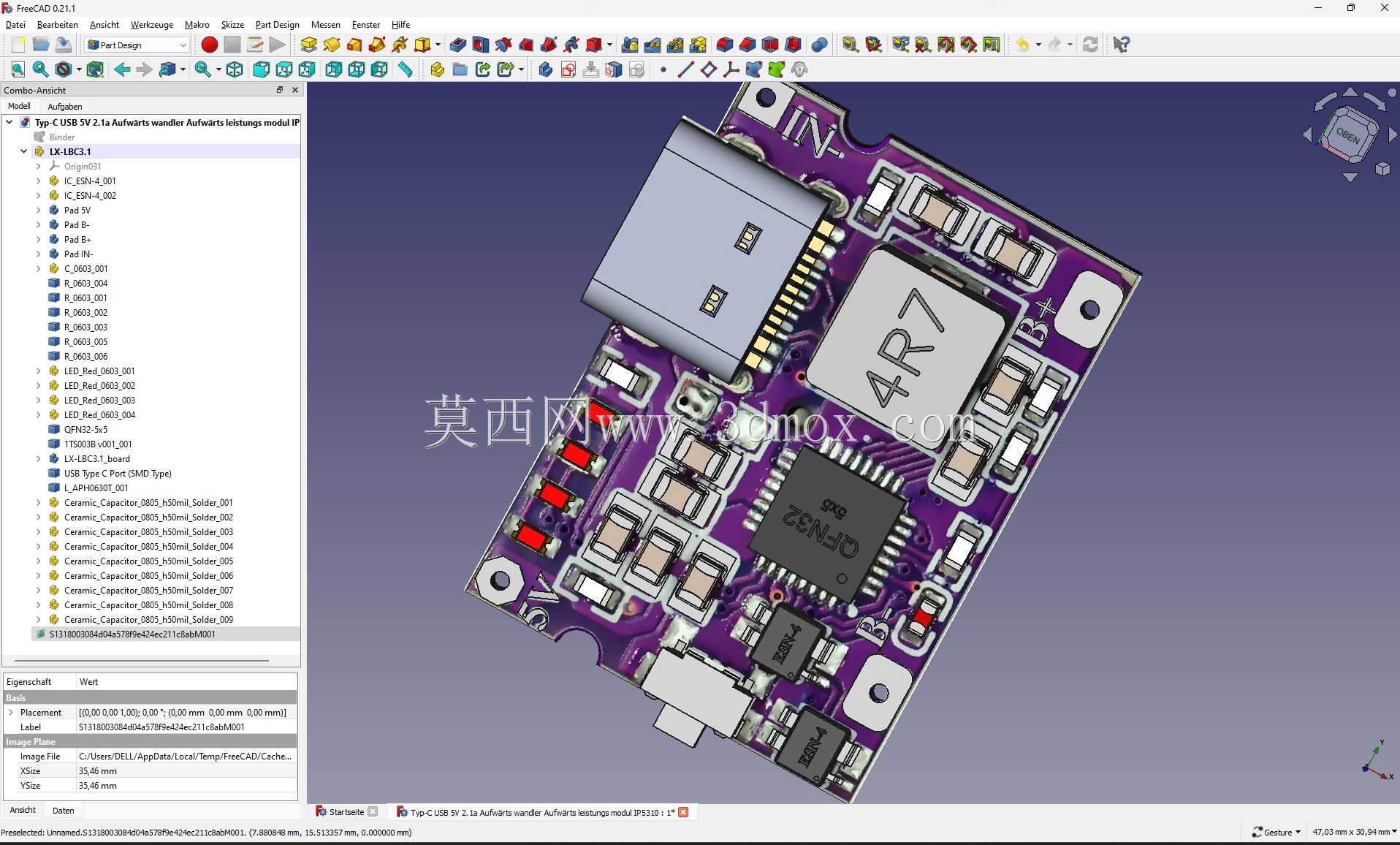

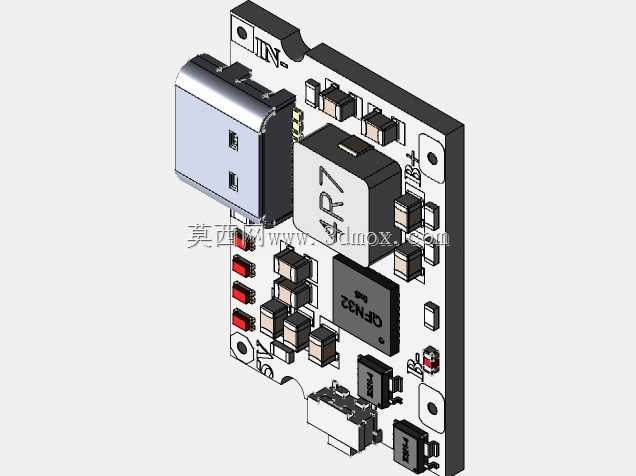

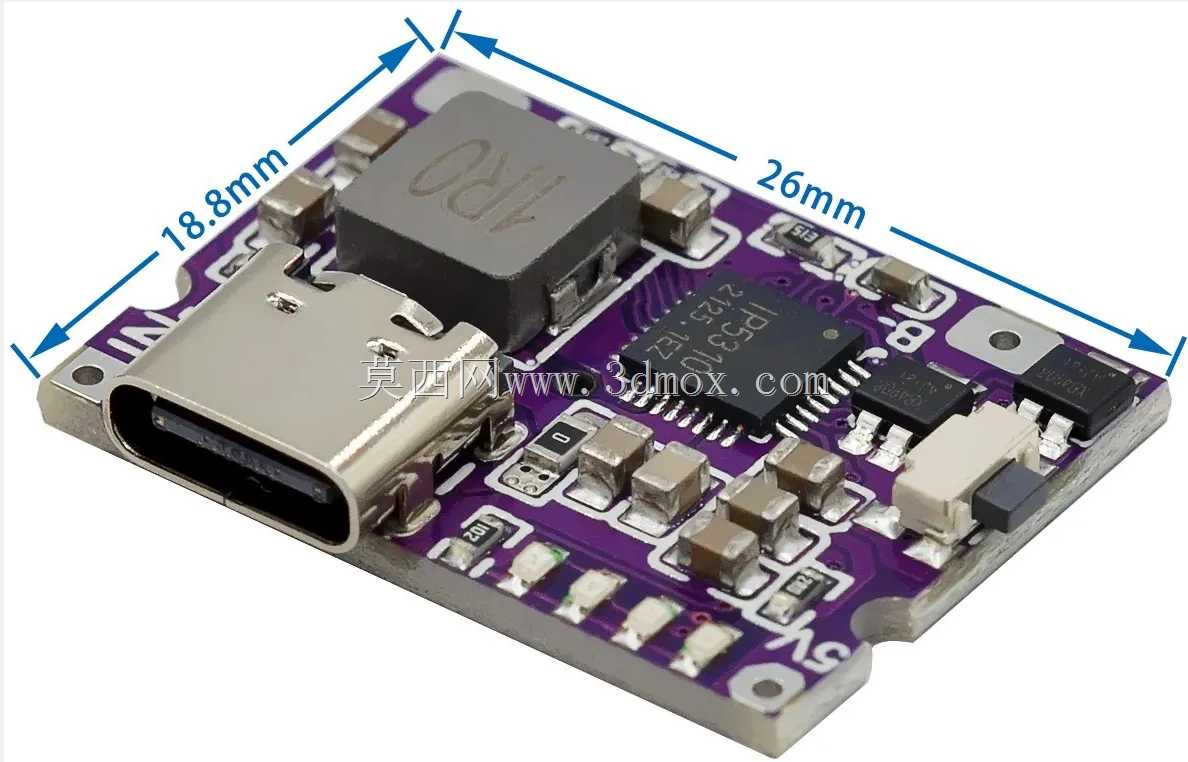

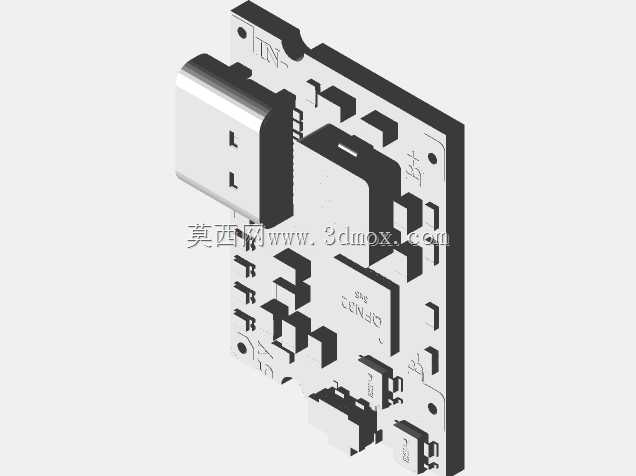

　　安装边界层面，整个板卡的外形为规则矩形，长宽尺寸控制在常见小型充电宝内置电路的通用尺寸范围内，厚度方向最高元件为Type-C接口与功率电感，整体厚度不超过8mm，可适配绝大多数壁厚1mm以上的塑料外壳安装空间，接口位置预留了足够的插拔空间，Type-C接口的外沿与板边齐平，安装后外壳只需开对应尺寸的标准Type-C开口即可实现线材的正常插拔，不需要额外做接口的对位调整。板载的LED指示灯位置靠近板边，安装后可在外壳对应位置开设导光孔，或者直接贴半透明磨砂片实现灯光的透出，不需要额外加装导光柱也能清晰观察指示灯状态。

　　从结构可靠性角度，所有贴片元件均采用回流焊工艺的适配封装设计，元件焊盘尺寸做了标准化优化，可适配常规SMT贴片加工的生产要求，不需要特殊的定制钢网就能完成焊接加工，批量生产的良率可控制在较高水平。板上的过流保护、过放保护、短路保护回路均集成在主芯片周边，不需要额外外接保护元件，进一步压缩了板卡的占用空间，也减少了外围元件的BOM成本。实际测试工况下，模块在满负载3.1A输出时，功率电感与主芯片的温升控制在合理区间，配合外壳的自然散热间隙即可满足长时间稳定工作的散热需求，不需要额外加装散热片，进一步降低了整体结构的占用空间。
