工业用卧式管壳式换热设备结构设计

　　在化工、能源、食品加工、暖通空调等诸多工业场景中，管壳式换热器是应用范围最广的间壁式换热设备之一，本次呈现的卧式管壳式换热结构，针对中低压工况下的液-液、气-液换热需求设计，可满足不同介质间的热量传递需求，实现工艺介质的升温、降温、冷凝、蒸发等核心工艺目标。从实际应用场景来看，这类设备常布置在生产装置的管廊侧、工艺设备周边的预留安装区域，两端通过法兰与工艺管线对接，底部支座直接与设备基础的预埋钢板焊接固定，安装时需要预留足够的抽芯检修空间，也就是设备固定端一侧需要留出不小于壳体长度的操作空间，方便后期检修时抽出管束进行清理、更换。

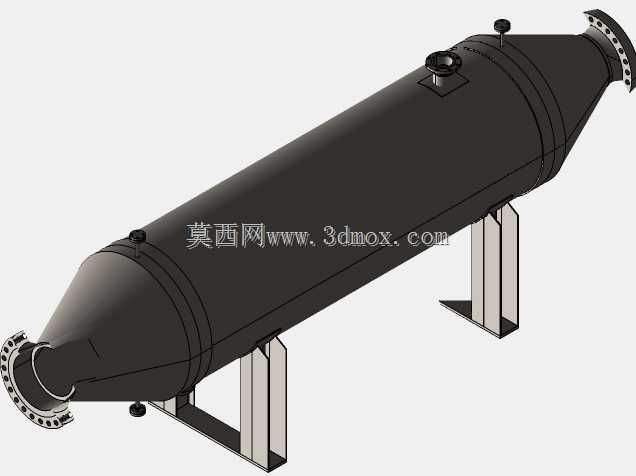

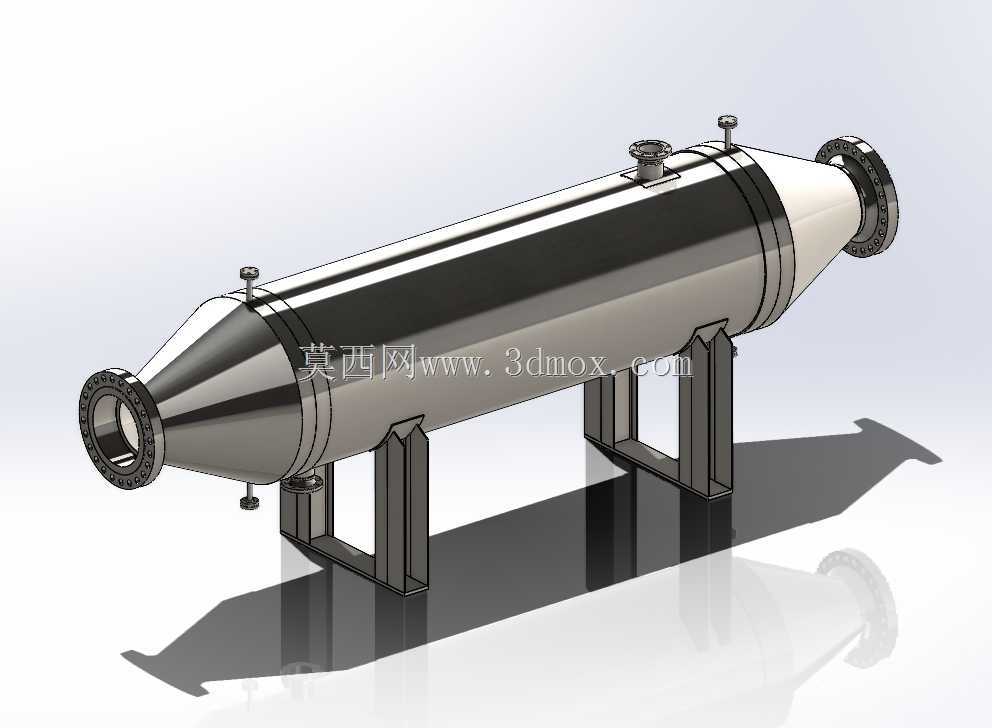

　　从结构设计思路来看，该设备采用单壳程双管程的经典排布思路，壳体主体采用等径圆筒搭配两端锥形封头的结构，相比常规的椭圆形封头，锥形封头在处理含少量固体颗粒的介质、或者大流量低压降工况时，能有效减少介质在封头处的滞留死区，降低介质进出的局部阻力损失。壳体上共设置了五个工艺接管，分别位于两端封头的轴心位置，作为管程介质的进出口，壳体上部、下部各设置一个壳程介质的进出口，同时壳体顶部还设置了排气口、底部设置了排净口，用于设备投用前的排气、停机时的残液排净，避免气阻、积液腐蚀等问题。所有接管均采用法兰连接形式，法兰密封面根据工况压力等级选用突面结构，适配常用的非金属垫片密封，安装时可根据介质特性选择橡胶垫、四氟垫或者金属缠绕垫。

　　设备的支撑结构采用两个对称布置的鞍式支座，其中一个为固定支座，另一个为滑动支座，滑动支座的底板开有长圆形螺栓孔，可适配设备运行时因温度变化产生的热胀冷缩位移，避免热应力对设备本体、连接管线造成拉扯破坏。鞍座的包角采用120度标准设计，腹板与筋板的厚度匹配壳体直径与设备总重，保证在充液满载状态下的结构强度，不会出现支座变形、壳体局部失稳的问题。管束部分采用光滑换热管与管板胀接加焊接的连接形式，保证换热管与管板连接位置的密封可靠性，避免管程壳程介质串漏，管板与壳体的连接采用可拆结构，方便后期抽出管束清理换热管外壁的结垢，适配水质较差、或者介质容易结焦结垢的工况。折流板采用单弓形结构，折流板缺口高度取壳体内径的25%，折流板间距根据壳程介质的流速要求计算确定，既可以引导壳程介质横向冲刷管束提升换热效率，又可以对换热管起到支撑作用，避免换热管在介质冲刷下产生振动磨损。

　　从安装边界尺寸来看，设备总长包含两端法兰伸出长度约为壳体直径的6倍，壳体直径根据换热面积需求匹配，安装时设备中心标高需要结合管线对接高度确定，鞍座的螺栓孔间距、支座高度均按照通用工程规范设计，可直接适配多数常规项目的安装基础要求。设备外表面设置了保温支撑件，方便后期安装保温层，减少设备运行过程中的热量散失或者冷量损失，提升整体换热效率。在实际选型使用时，可根据具体的工艺参数，比如介质流量、进出口温度、工作压力、介质腐蚀性等，调整换热管的材质、数量、长度，以及壳体的壁厚、法兰压力等级，该结构的三维模型完整还原了设备的所有外部结构细节与内部装配关系，可直接用于设备布置建模、管线对接碰撞检查、安装方案模拟等工作，也可作为同类换热设备结构设计的参考模板，帮助结构设计人员快速完成方案搭建，减少重复建模的工作量。在建模过程中，所有结构特征均按照实际工程加工逻辑搭建，比如法兰的螺栓孔数量、孔径均匹配对应压力等级的标准，鞍座的结构尺寸符合压力容器支座的标准规范，接管的伸出长度满足法兰安装、保温施工的操作空间要求，没有出现违背工程实际的夸张结构或者不合理设计，可直接导入各类三维设计软件进行二次修改，适配不同项目的具体设计需求。
