霍尔效应传感器模块教学用结构设计

　　在电子类教学实验、小型自动化设备的位置检测环节里，霍尔效应传感器是出镜率极高的磁感应检测元件，这次的结构设计完全围绕教学场景的实操需求展开，没有做工业级的密封防护结构，所有元器件布局都裸露在外，方便学习者直观识别每个组成部分的功能与接线逻辑。

　　从实际使用场景来看，这类模块常被用于 Arduino 等开源硬件实验中的转速检测、磁极位置判断、接近开关模拟，也会在小型输送线的工件到位检测、无刷电机的换相位置采集里做原理验证使用，设计时特意把信号输出引脚做成了标准的2.54mm间距排针，和市面上通用的面包板、杜邦线规格完全匹配，不需要额外做转接件就能直接插接使用，降低教学场景下的接线门槛。

　　功能特性上，模块集成了霍尔感应探头、信号调理电路、电源指示与信号输出指示，板载的电位器可以调节检测的灵敏度阈值，适配不同磁场强度的磁铁检测需求，不需要额外外接调理电路就能直接输出开关量信号给主控单元。设计时把电位器布置在模块的上端位置，调试时不用拆卸模块就能直接用螺丝刀调节阈值，操作空间充足，不会和周边插接的杜邦线产生干涉。

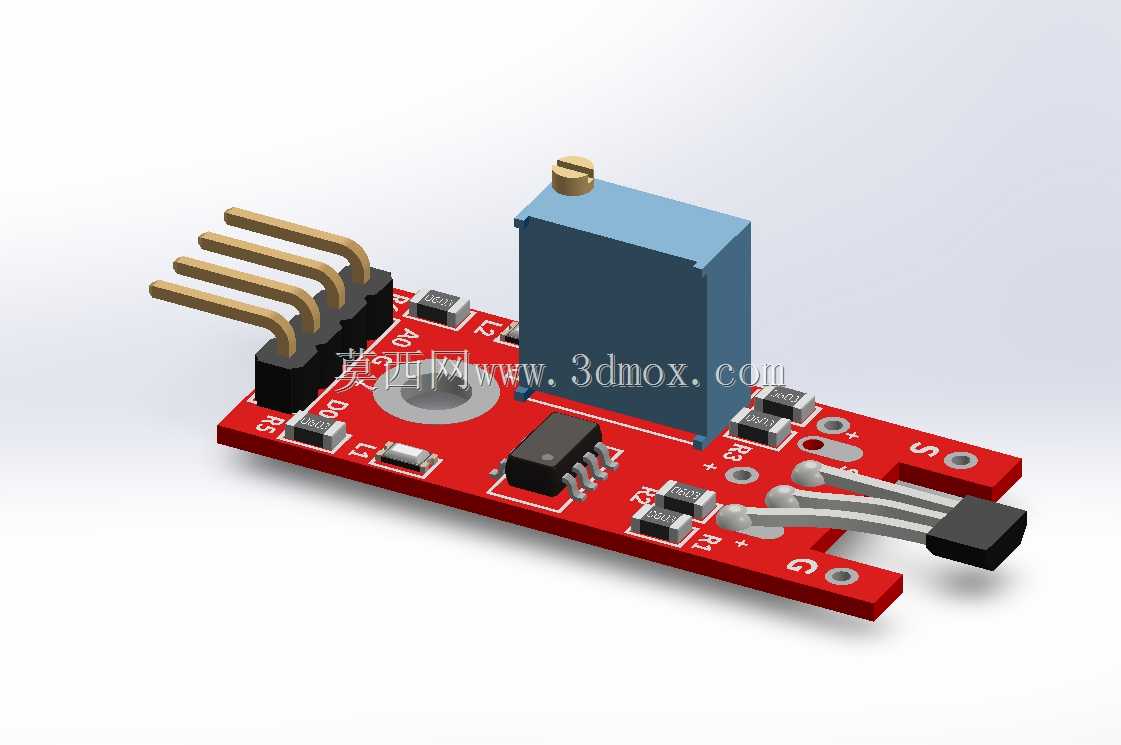

　　结构布局上，整个PCB板采用长条形布局，宽度控制在20mm以内，长度约60mm，板上预留了两个直径3mm的安装孔，孔位间距和通用的传感器安装支架尺寸匹配，可以直接用M3螺丝固定在实验台架或者设备支架上，安装孔周边做了露铜接地处理，避免固定螺丝压接时造成线路短路。霍尔感应探头布置在模块的一端，探出PCB板边缘约5mm，检测时可以更靠近被测磁场源，减少结构件对磁场的屏蔽影响，探头的引脚做了打胶固定处理，避免反复插拔或者震动时引脚开焊。

　　电路部分的元器件布局遵循信号流向排布，从电源输入到滤波电容，再到调理芯片、电位器，最后到输出排针，信号路径最短，减少线路上的干扰耦合，电源输入端预留了反接保护二极管的焊盘，教学使用时即使接反电源也不会烧坏核心元件，容错率更高。板上的丝印清晰标注了每个引脚的功能定义，包括电源正、电源地、信号输出，还有电位器调节方向对应的灵敏度变化趋势，学习者不用查阅额外手册就能直接完成接线调试。

　　考虑到教学场景下经常会被反复插拔、挪动，整个模块的元器件选型都采用直插式封装，一方面焊接难度低，适合学习者自己动手组装练习，另一方面如果有元件损坏，更换起来也比贴片元件方便很多，不需要专用的焊接设备就能完成维修。排针部分采用加高的塑封底座，插接杜邦线时受力点在塑封座上，不会直接拉扯焊盘，提升反复使用的寿命。

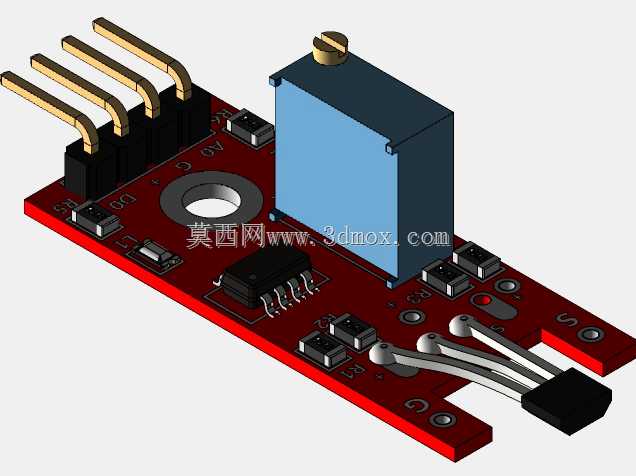

　　设计时也考虑了三维建模时的装配逻辑，每个元器件都按照实际尺寸建立了精确模型，包括排针的插针长度、电位器的调节旋钮高度、电容的直径与高度，装配完成后可以直接做干涉检查，模拟实际安装时的空间占用情况，比如模块安装到支架上之后，上方调节电位器需要预留至少10mm的操作空间，侧面排针插接杜邦线后需要预留15mm的走线空间，这些安装边界都在模型里做了明确的体现，做整体设备布局时可以直接调用这个模块模型，不需要反复核对尺寸。

　　和工业级的霍尔传感器不同，这个设计没有做防水、防尘的封装外壳，核心目的就是让学习者能直观看到霍尔传感器的整个电路组成，理解磁感应信号从采集到调理输出的完整过程，每个元器件的位置、走线都完全暴露，配合教学讲解时可以直接对应到电路原理图上的每个部分，降低从原理到实物的理解门槛。在做三维建模时，PCB板的走线、丝印都按照实际生产的文件做了还原，渲染后的效果和实物几乎一致，用于教学课件制作、实验指导书配图时，不需要额外拍摄实物就能达到很直观的展示效果。
