红外循迹传感模块结构三维建模

　　该作品呈现的是一块面向小型移动机器人、教学实验平台和自动导引小车使用的反射式红外线路跟踪模块。模块前端集成发射与接收器件，通过向地面或被测表面发射红外光，并接收由表面反射回来的光强变化，判断黑色轨迹、浅色底面或边界线的位置。实际应用中，这类模块常安装在小车底盘前部，多个探头横向排列后可识别弯道、岔路、边线和停止标记，也可用于转速测量、物体接近检测、纸张计数、边缘定位等非接触式检测场景。

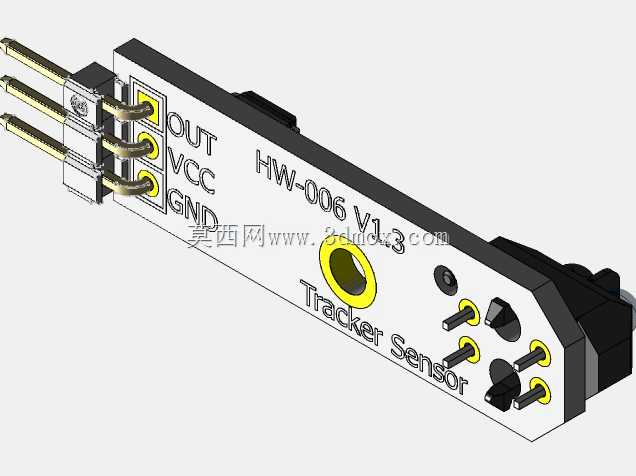

　　从结构上看，模块采用狭长条形PCB布局，前端为传感头区域，板身上布置限流电阻、电位器、比较器芯片、状态指示LED和接插引脚。前端两个圆形光学器件分别承担红外发射与接收功能，外围黑色壳体用于减少环境光串扰，并约束红外光的发射与接收角度。板上的黄色调节元件用于调整比较阈值，使模块能够适应不同地面反射率、安装高度和环境光照条件。三个直插引脚沿板尾伸出，分别对应电源、接地和信号输出，便于与主控板、面包板或杜邦线连接。

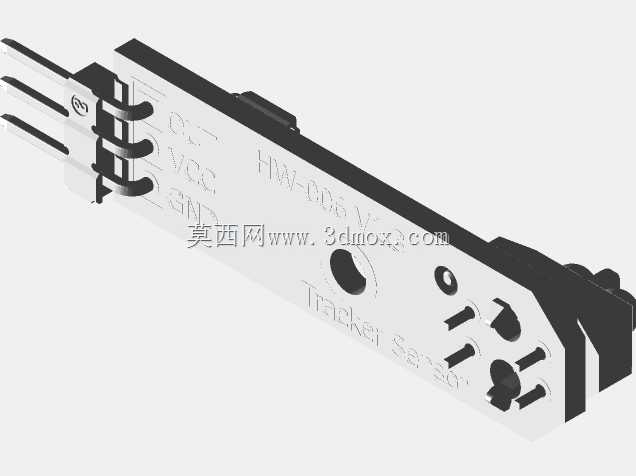

　　建模时需要重点处理PCB板体、贴片元件、直插引脚、光学器件外壳和调节元件之间的装配关系。板体并非简单平板，前端传感头区域具有明显的立体包覆结构，两个圆形镜头位置、侧面开槽、元件高度差和引脚伸出长度都应准确表达。贴片电阻、电容和芯片以低矮矩形体分布在板面上，状态灯和调节孔位形成局部特征；尾部三根金属引脚平行伸出，间距需要与常见2.54mm接插体系保持一致，以便在整机布局中判断接线空间。

　　外形边界方面，模块整体为细长条状，适合在机器人底盘前方低位安装。安装时需关注板体宽度、前端探头到底盘固定面的距离，以及引脚与车架、线束、电池仓之间的干涉情况。传感头距地面的高度会直接影响检测灵敏度：过高时反射信号衰减，黑白边界对比变弱；过低时可能因地面不平产生擦碰，且视野过窄。工程布置中通常让探头朝向地面，保持模块与运动方向垂直或按预设角度安装，并在周围避免强阳光直射和高反光表面干扰。

　　该模块的功能逻辑偏向开关量检测，板载比较电路将接收管的模拟变化转换为高低电平输出，主控端可通过GPIO直接读取。对于循迹小车而言，单路模块可判断是否压线，多路组合后能够获得偏差方向；若用于测速，则可配合黑白码盘记录脉冲边沿。结构设计上，条形板节省横向空间，尾部插针便于快速更换，前端集中布置光学器件则缩短了光路距离。电位器放在板面可视位置，调试人员可在通电状态下根据指示灯变化微调阈值。

　　在三维装配校核中，不能只把它当作扁平电子件处理。前端光学壳体高于PCB，安装支架若压在该区域会遮挡光路；尾部引脚向外伸出，底盘侧板或线束固定座过近会造成插接困难；板上调节元件需要预留螺丝刀操作空间，状态灯也应尽量朝向便于观察的方向。若将多个模块组成循迹阵列，还要保证各探头处于同一离地高度，相邻模块之间不能形成相互照射或遮挡。

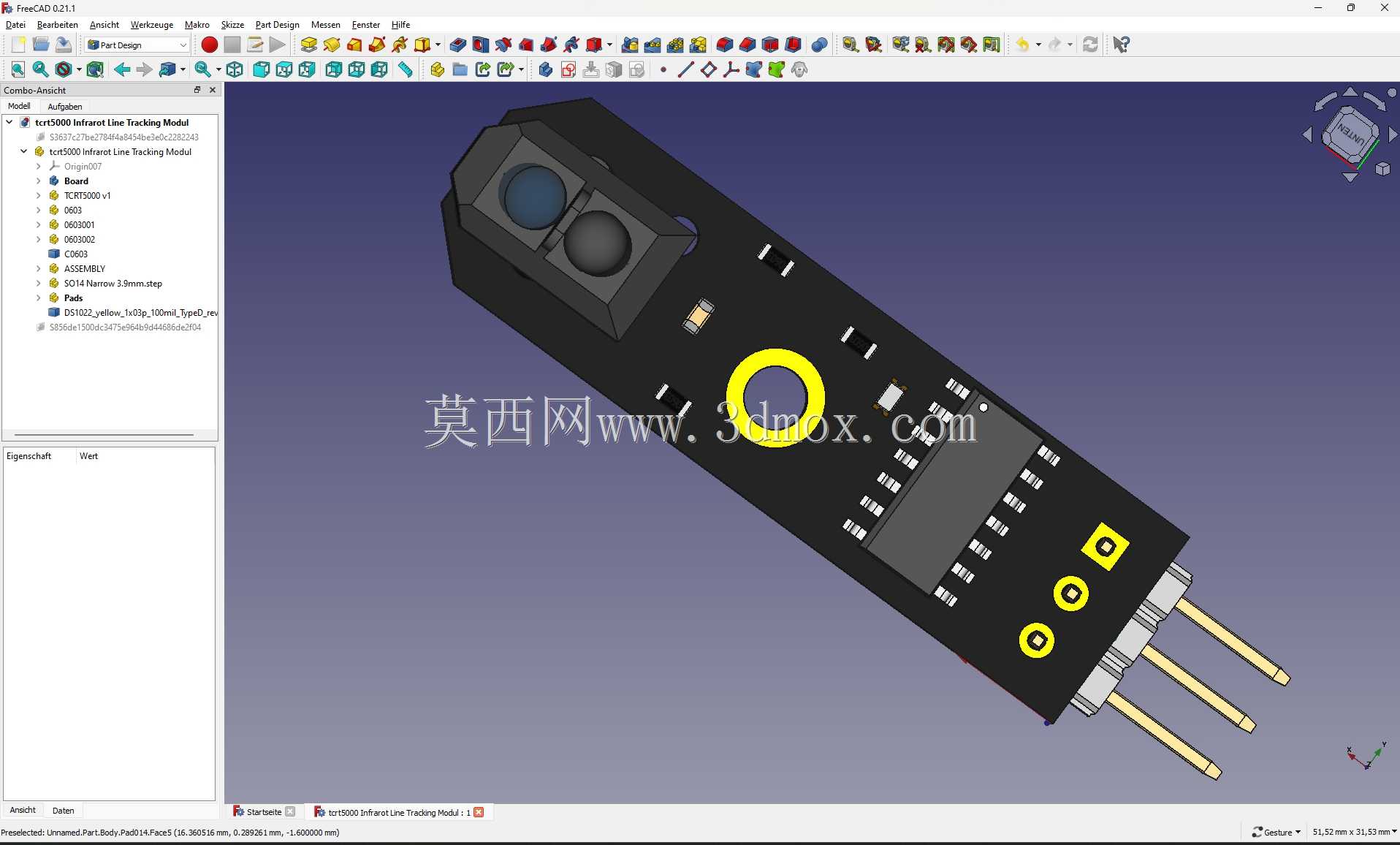

　　模型细节还原了黑色PCB基材、银色金属引脚、黄色标识圈、深色光学窗口以及若干贴片元件的相对位置，能够用于机器人底盘布局演示、教学设备结构展示、传感器安装干涉检查和自动化小车主机装配参考。通过该模型，结构人员可以在设计支架时确定孔位和避让区域，电气人员可以核对接插方向与线束走向，调试人员也能直观理解红外发射、接收、阈值调节和信号输出之间的空间关系。
