罗马尼亚FLP2000铣床焊接床身结构

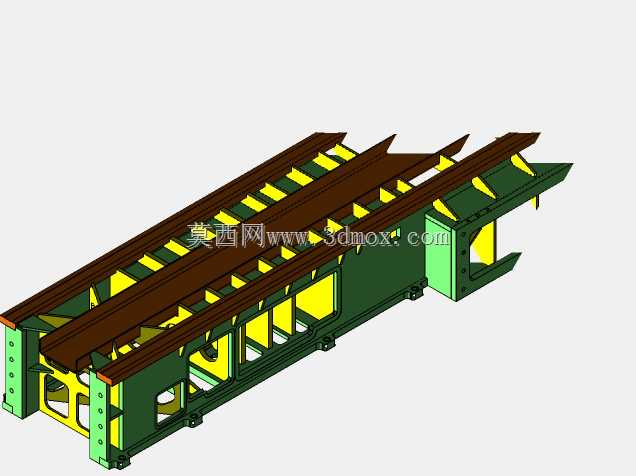

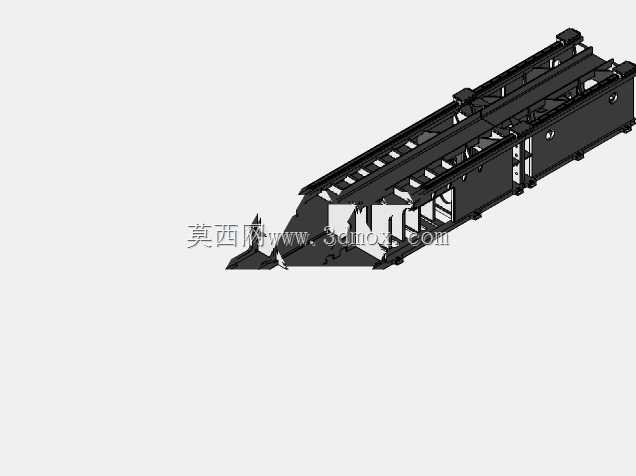

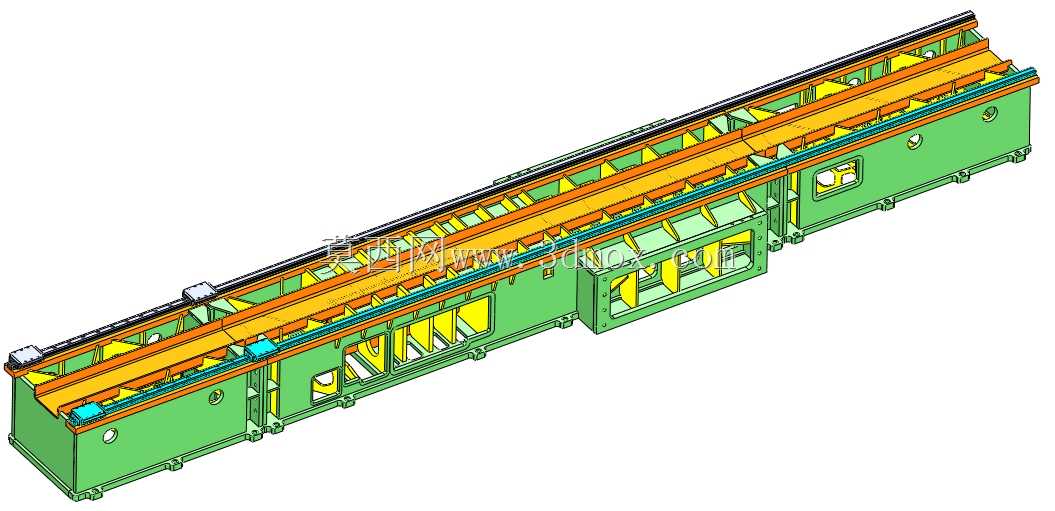

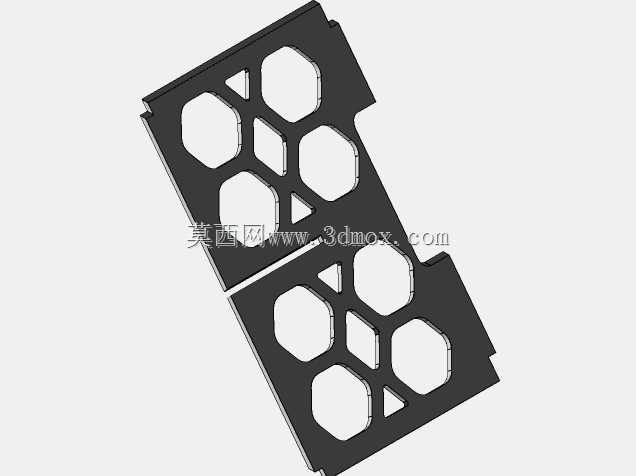

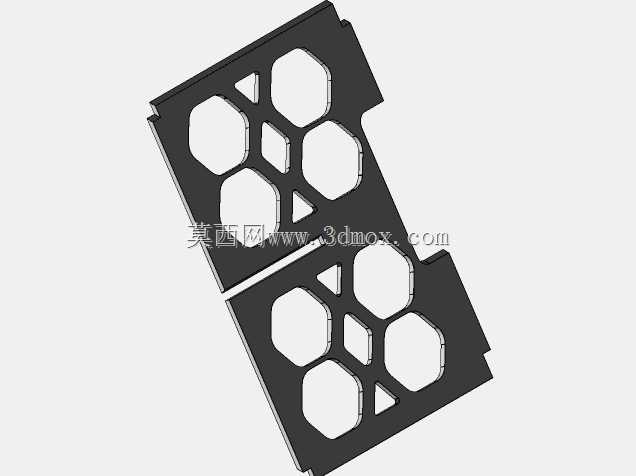

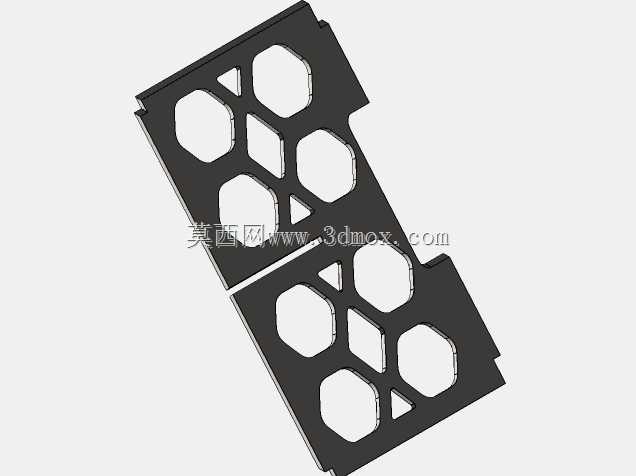

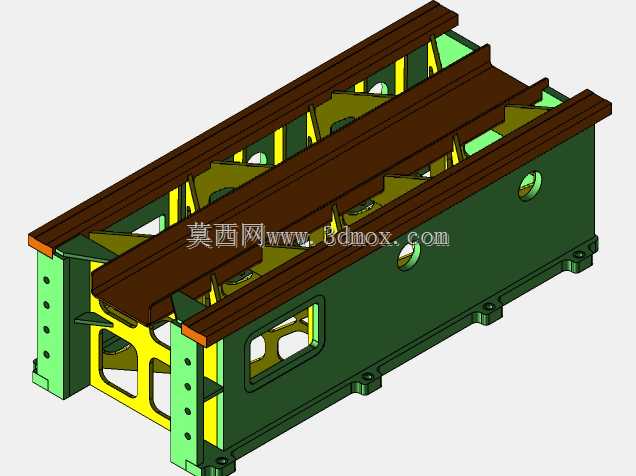

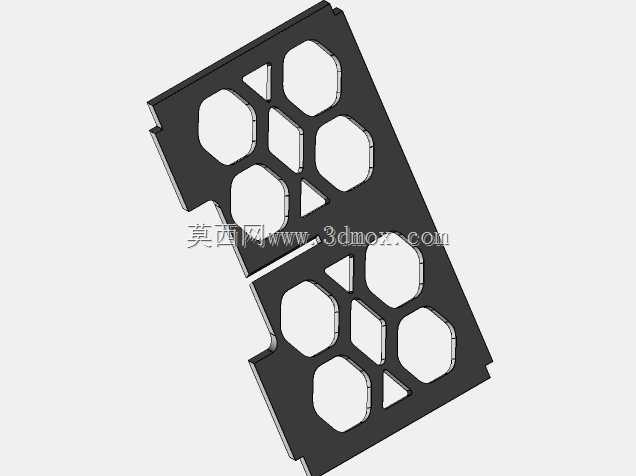

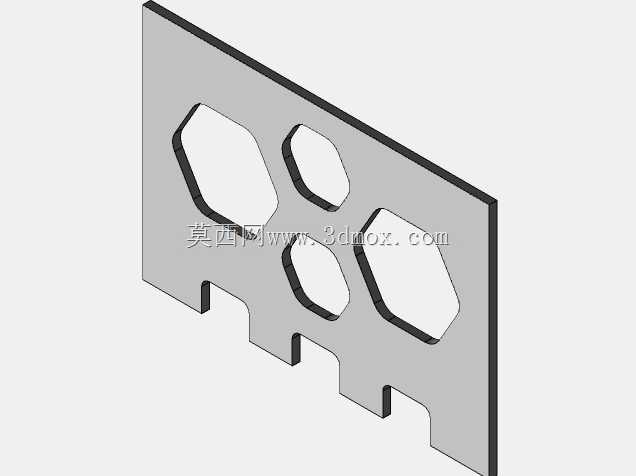

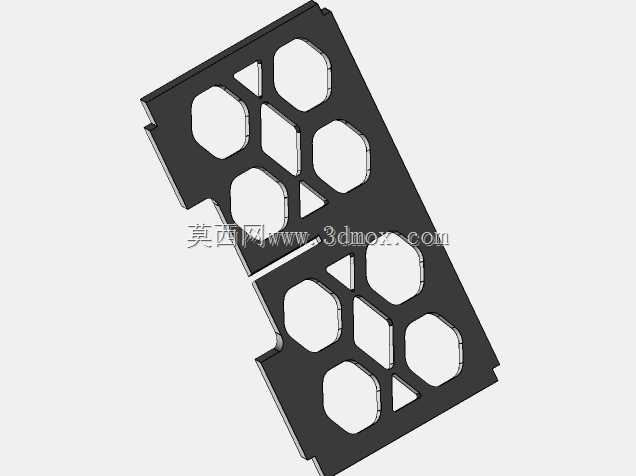

　　在金属切削加工的生产场景中，铣床床身是整台设备的核心承载基准，所有进给运动、主轴切削载荷最终都要传递到床身结构上，其刚性、稳定性直接决定了工件的加工精度与设备的长期使用寿命。这款焊接结构的铣床床身，针对大行程铣削加工的载荷特性做了针对性的结构优化，整体采用长条形布局，沿导轨走向设置了多组纵向加强筋与横向支撑隔板，能够有效抵消铣削过程中产生的交变切削力，避免床身在长期重载工况下出现形变偏移。

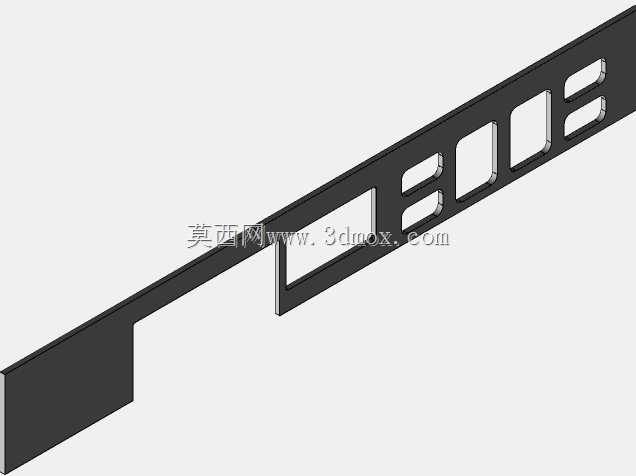

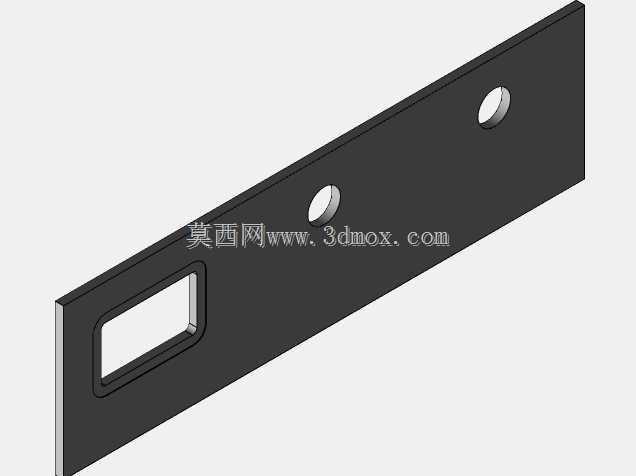

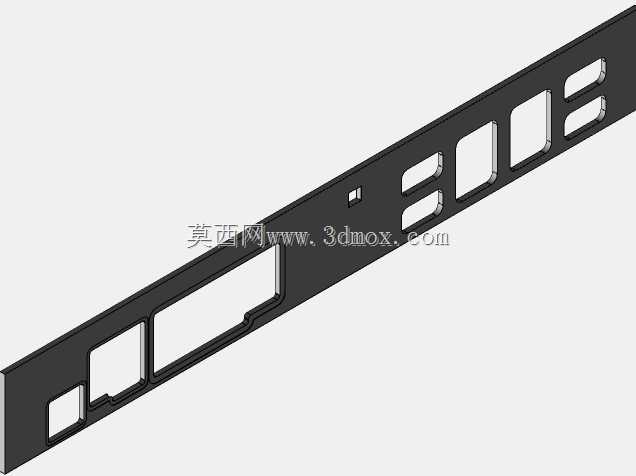

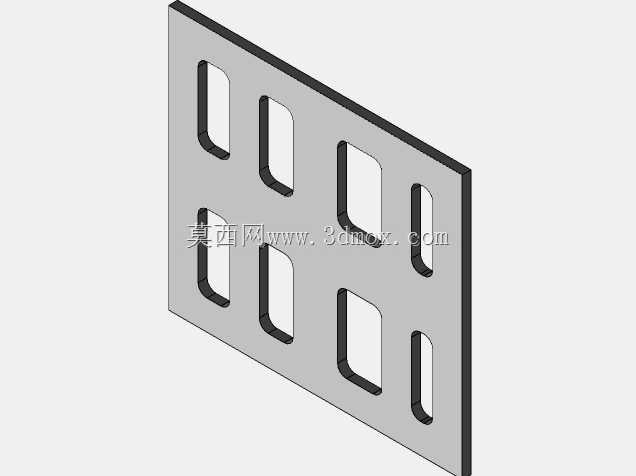

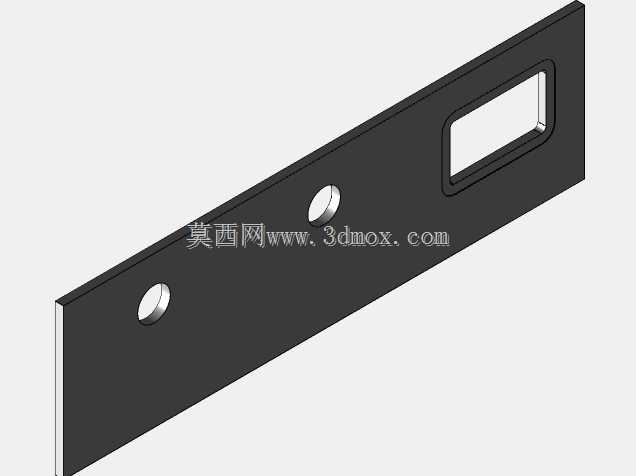

　　从实际应用场景来看，这类床身多用于中型数控铣床的主机装配，适配长尺寸工件的连续铣削加工，比如长条型机械构件的平面铣削、槽位加工、轮廓铣削等工序，床身上部预留的导轨安装基面经过了平面度公差预留设计，在焊接完成后可通过时效处理消除内应力，再进行导轨安装面的精加工，保证直线导轨装配后的平行度与直线度精度。床身侧面开设的多组窗口结构，一方面是为了降低整体焊接结构的自重，避免设备过于笨重增加运输与安装难度，另一方面也方便后期设备维护时进入床身内部清理切削废料、检修底部的排屑机构与润滑管路。

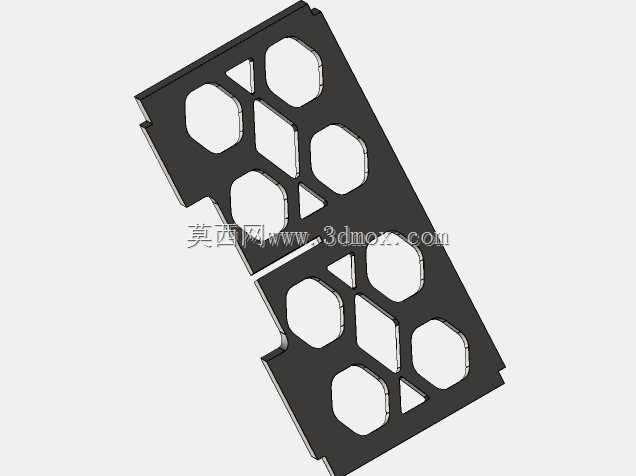

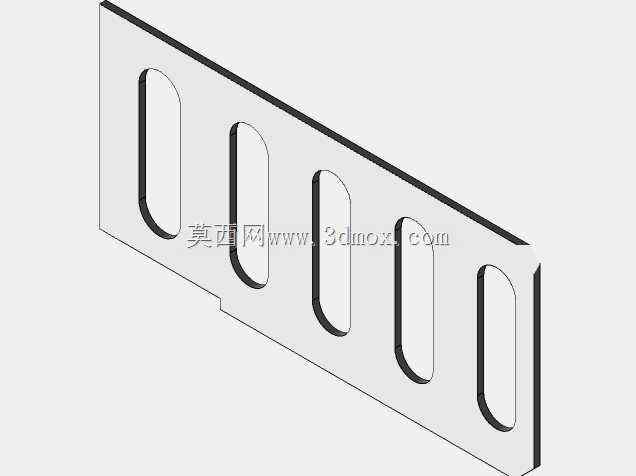

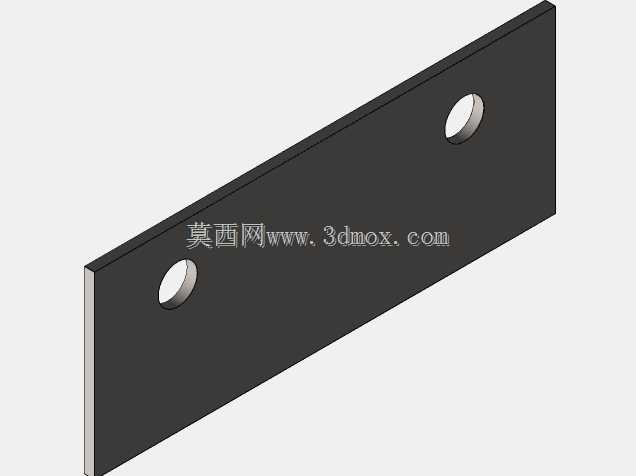

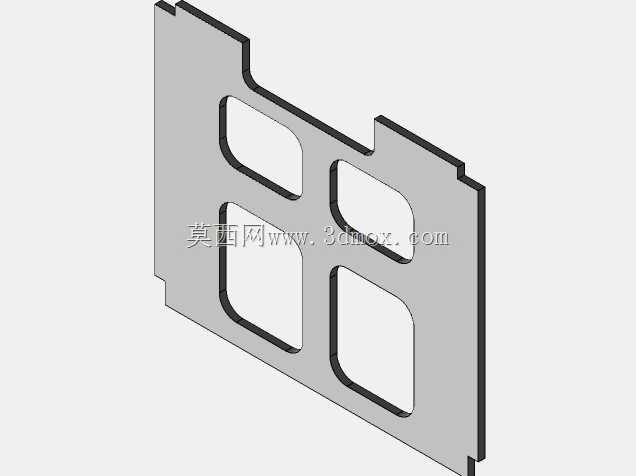

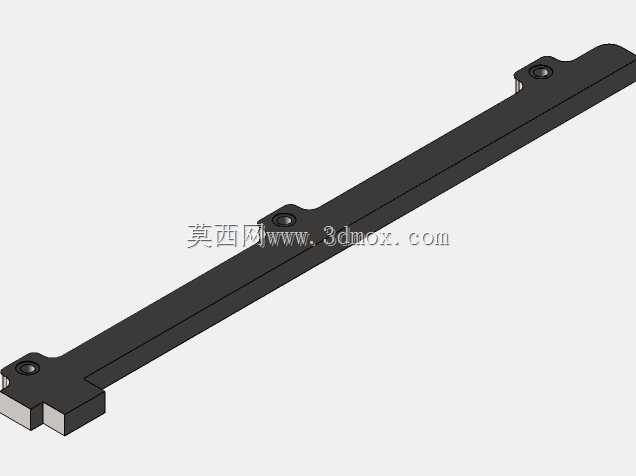

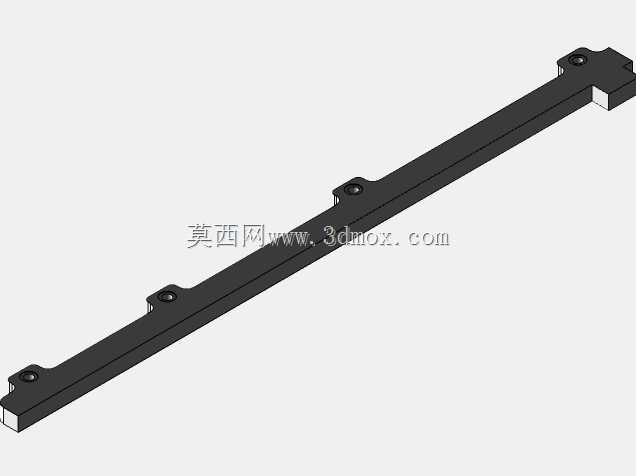

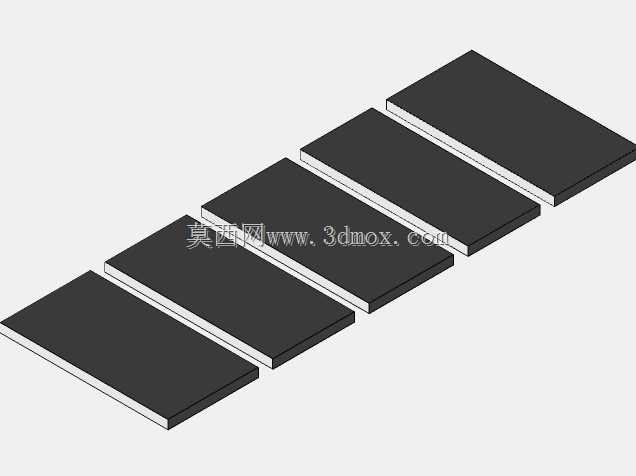

　　设计这类焊接床身时，首先要考虑的是焊接工艺的可行性，所有板材的拼接位置都避开了应力集中区域，筋板与外壁板的连接采用连续角焊缝，在导轨安装座的位置额外增加了加厚衬板，分散导轨滑块传递的局部载荷，避免局部应力过大导致焊缝开裂。床身底部设置了多组均匀分布的安装地脚接触面，每个接触面都预留了地脚螺栓的安装空间，安装时可通过调整垫铁找平床身水平，保证整台设备的安装基准精度。

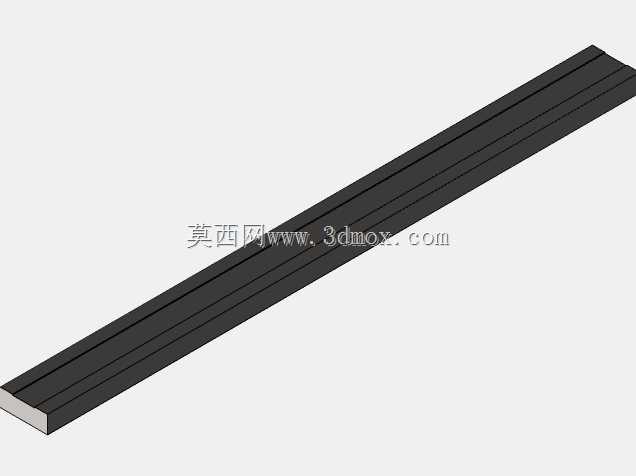

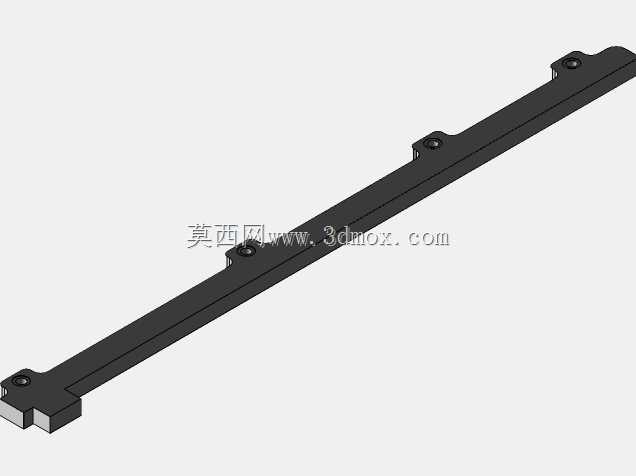

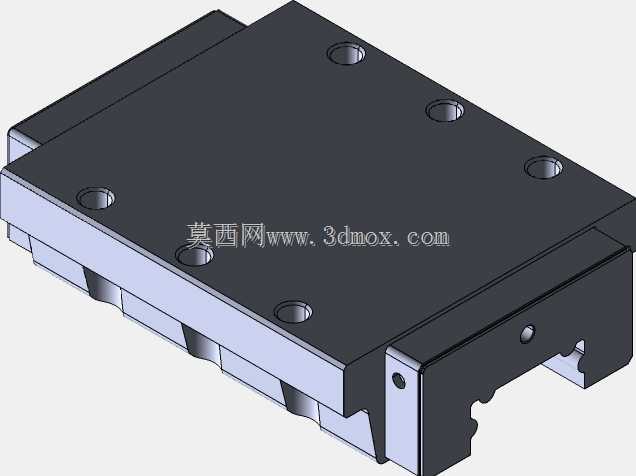

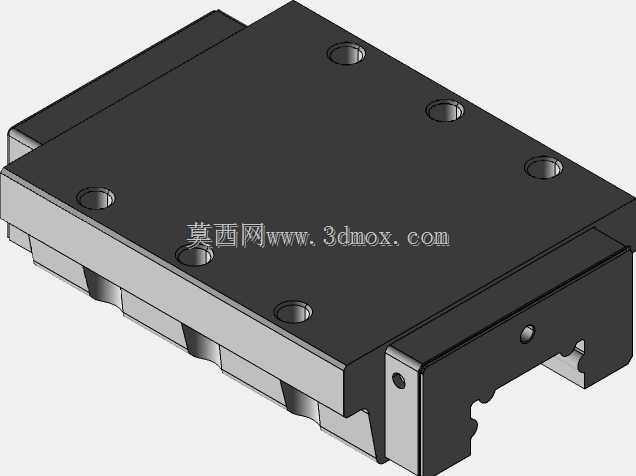

　　从安装边界来看，床身整体长度适配2000mm行程的进给轴设计，宽度方向的尺寸匹配标准铣床的立柱安装跨距，上部的导轨安装槽位预留了直线导轨、齿条传动组件的安装空间，内部的空腔可集成布置切削液回流管路、排屑器的安装轨道，不需要额外在床身外部加装附属支撑结构，整体集成度较高。和传统铸造床身相比，焊接结构的床身生产周期更短，可根据实际需求灵活调整筋板布局与壁厚，针对特定加工场景做刚性优化，同时焊接钢结构的阻尼特性经过结构优化后，也能有效吸收铣削过程中的振动，减少加工表面的振纹，提升工件加工的表面质量。

　　在实际装配过程中，这类焊接床身完成焊接后需要经过振动时效或者自然时效处理，消除焊接过程中产生的残余内应力，避免后期精加工完成后出现应力释放导致的形变，之后再对导轨安装面、立柱连接面、丝杠安装座等关键配合面进行铣削、磨削加工，保证各配合面的形位公差符合装配要求。床身内部的筋板布局经过载荷仿真验证，在最大切削载荷工况下，床身的形变量控制在微米级，能够满足精密铣削加工的刚性要求，侧面的窗口同时也作为焊接作业时的工艺孔，方便焊工进入结构内部完成内侧焊缝的焊接作业，保证所有受力位置的焊缝焊接质量，避免出现虚焊、漏焊的问题，提升整体结构的连接强度。
