CA6140车床传动用正齿轮总成结构

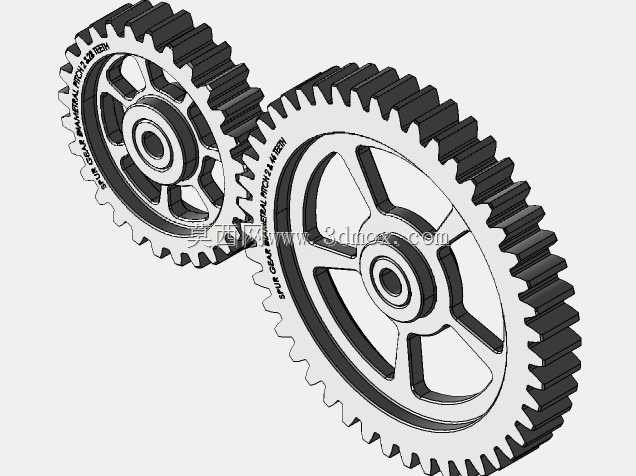

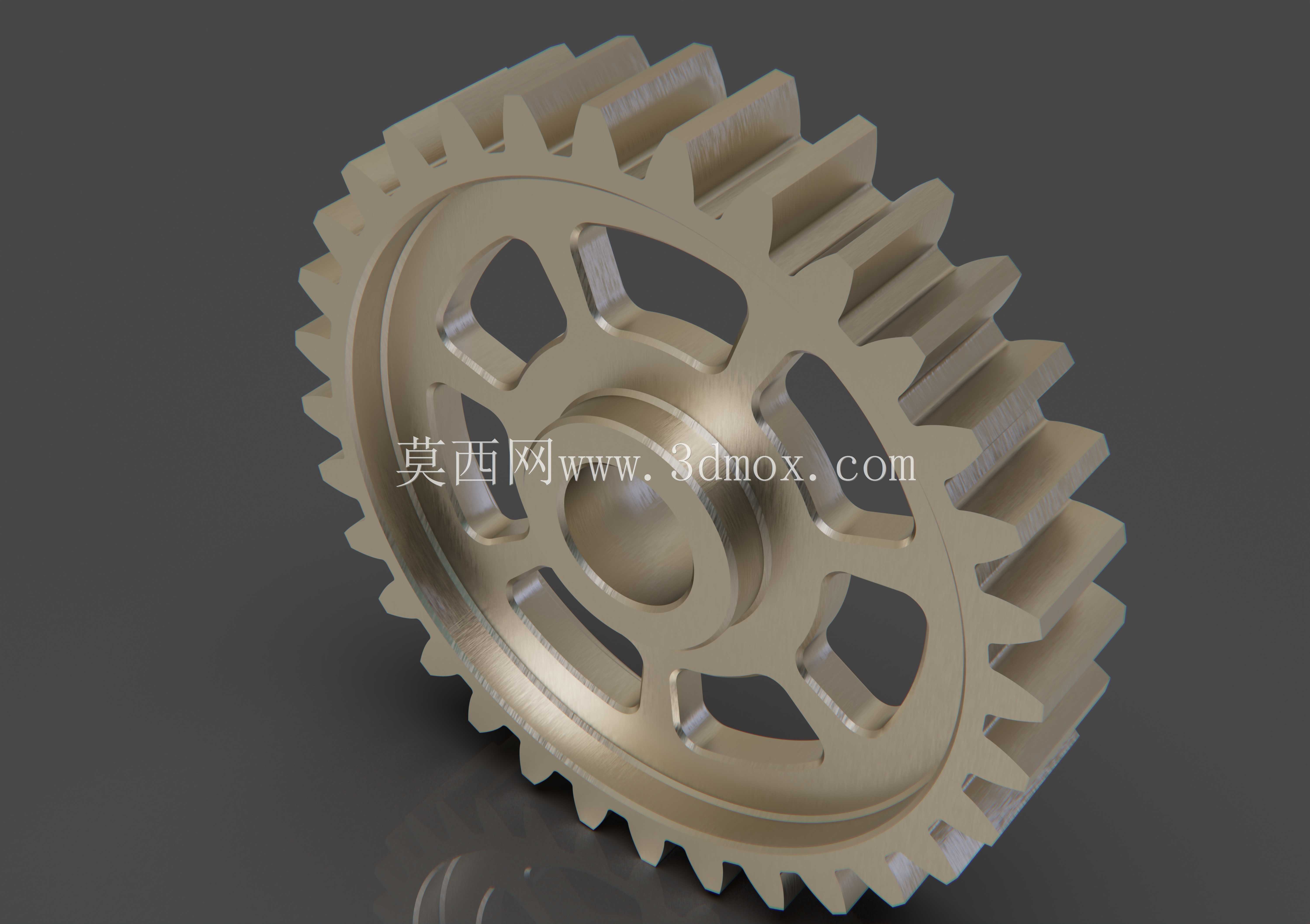

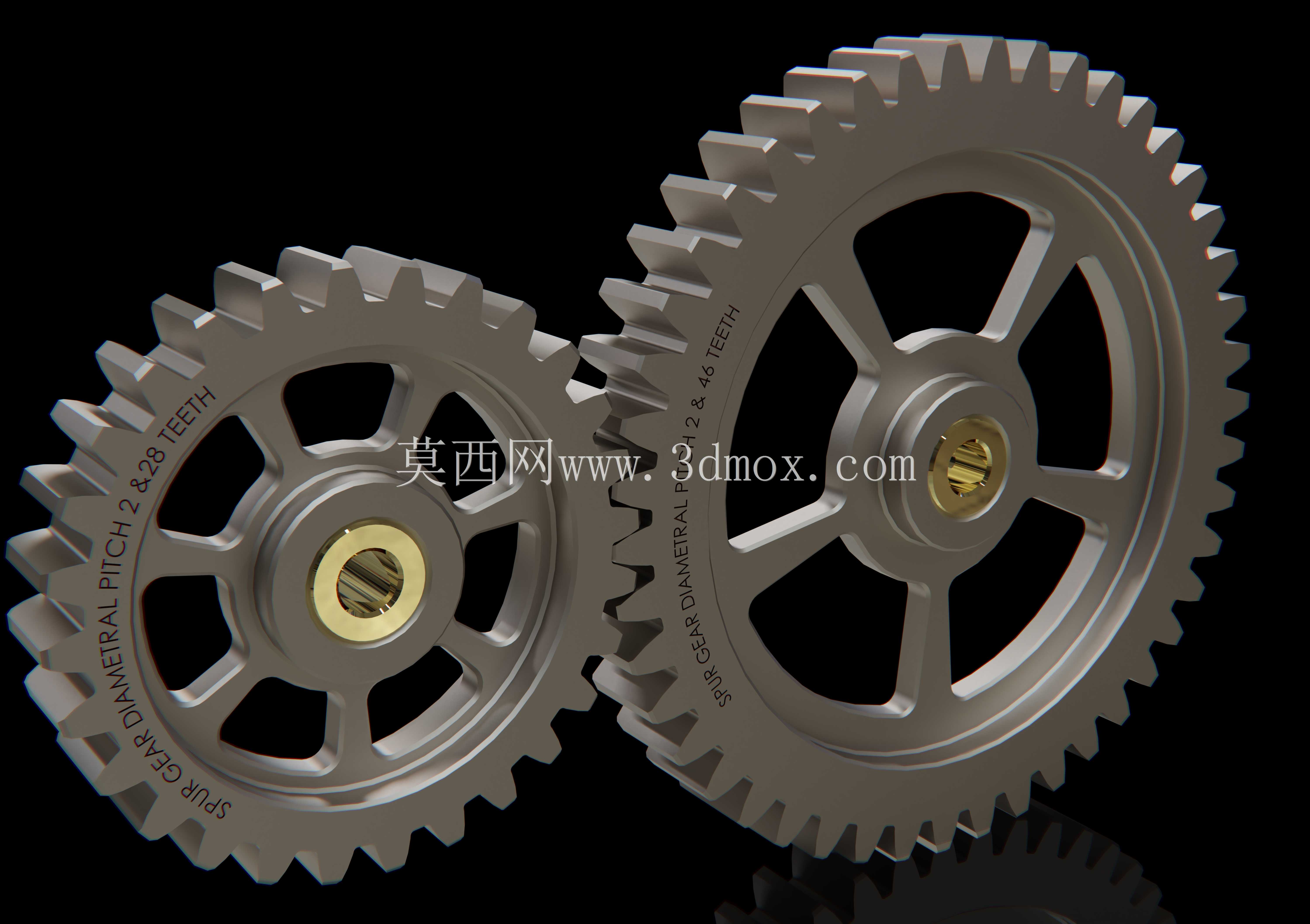

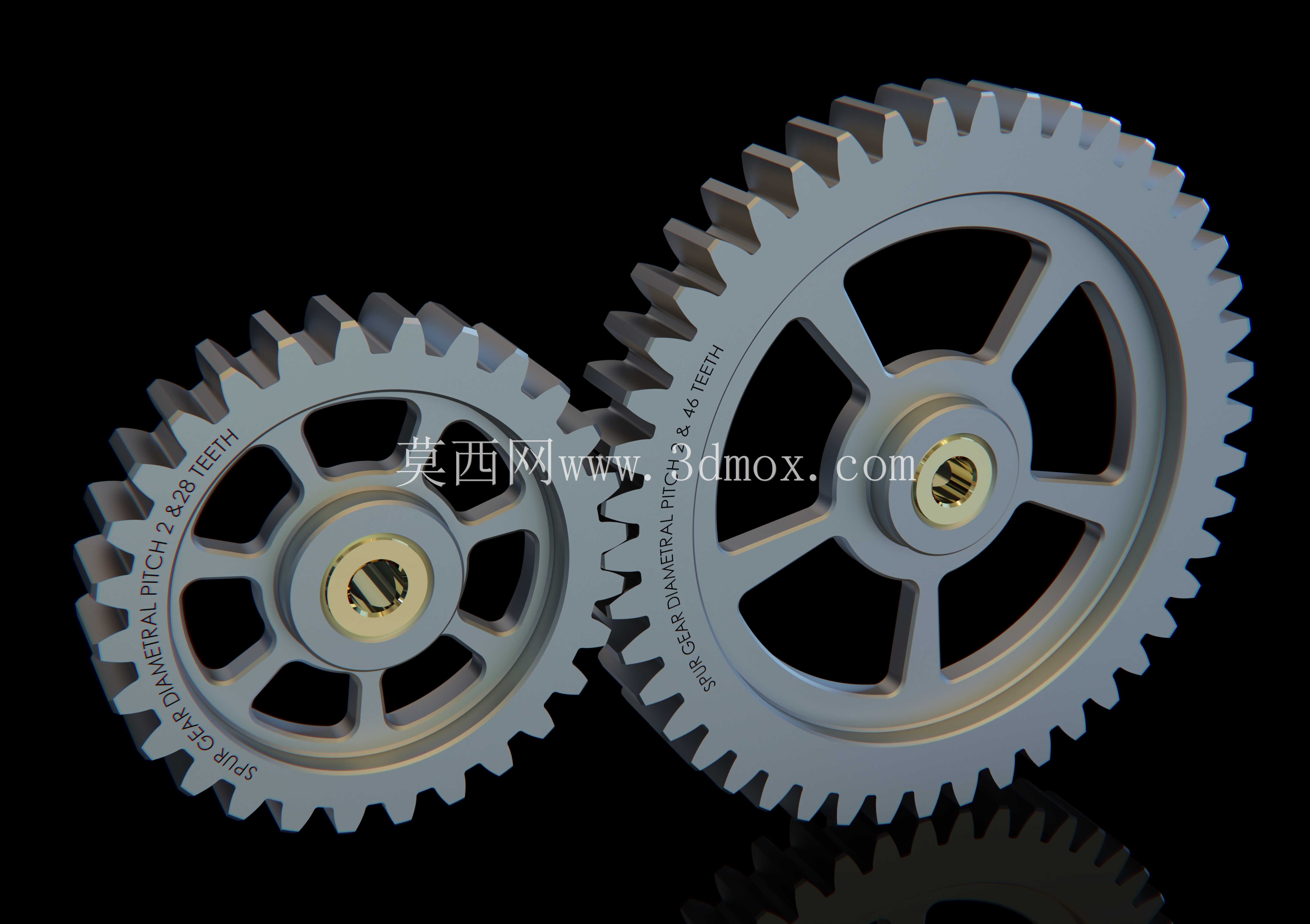

　　在普通卧式车床的主传动与进给传动链路中，这类正齿轮总成是承担定比扭矩传递的核心基础零件，CA6140作为通用型卧式车床，其主轴箱、进给箱内的多组正齿轮啮合副，直接决定了车削加工时的转速输出稳定性、进给量精准度，以及重载切削工况下的传动可靠性。不同于精密仪表内的小模数齿轮，车床用正齿轮需要承受断续切削带来的冲击载荷，同时要保证长期运转下的齿面磨损余量，因此在结构设计上做了针对性的优化。从结构本身来看，该齿轮采用辐板式带减重孔的结构形式，轮毂部分做了加厚凸台设计，用来匹配传动轴的安装配合面，保证轴孔与齿轮节圆的同轴度公差控制在IT7级以内，避免装配后出现径向圆跳动超差，引发传动异响、齿面偏磨的问题。齿形部分采用标准渐开线直齿设计，

　　压力角选取通用机械传动常用的20°，齿顶高系数取1，顶隙系数取0.25，这类参数选型能够适配CA6140车床箱体内现有啮合齿轮的参数匹配要求，不需要额外调整中心距即可完成替换装配。辐板上均匀分布的六个异形减重孔，并非单纯为了减少零件重量，在实际装配场景中，这些孔位可以作为工装卡爪的夹持位，方便滚齿、插齿工序的装夹找正，同时在齿轮高速运转时，能够带动箱体内的润滑油形成飞溅效果，给相邻的轴承、啮合齿面提供均匀的润滑，减少干摩擦带来的零件损耗。安装边界方面，该齿轮的轮毂轴向尺寸经过严格核算，装配后两端面与轴用挡圈、相邻轴承端面的间隙控制在0.1mm到0.2mm之间，既不会因为间隙过大出现轴向窜动，也不会因为间隙过小导致运转时受热膨胀卡滞。

　　齿宽尺寸根据传递扭矩的大小做了匹配，保证齿面接触应力在许用范围内，即使满负荷走刀切削45号钢工件，也不会出现齿面塑性变形或者断齿问题。在实际应用场景中，这类正齿轮总成除了用于CA6140车床的主轴变速传动，也可通用在同规格的其他普通卧式车床、铣床的传动箱内，作为定比传动的替换零件使用。设计过程中需要重点校核几个关键参数：首先是齿根弯曲疲劳强度，要考虑车床启动、正反转切换时的瞬时冲击载荷，安全系数选取要比匀速运转的通用传动齿轮高20%左右；其次是轴孔的配合公差，一般选取H7/k6的过渡配合，既保证装配时的同轴度要求，也方便后期维修拆卸；另外齿面的热处理硬度要控制在HRC45到HRC50之间，硬度过高会导致齿面脆性增大，

　　受冲击时容易崩齿，硬度过低则会加快齿面磨损，缩短零件的更换周期。从建模逻辑来看，构建该齿轮模型时，首先要通过渐开线方程生成准确的齿廓曲线，保证齿形的啮合精度，之后通过阵列命令完成全齿的圆周分布，再依次构建轮毂、辐板、减重孔的结构，所有过渡圆角都要按照实际加工工艺要求设置，避免出现尖锐棱角导致的应力集中问题，尤其是齿根与辐板的交接位置，圆角半径不能小于2mm，否则长期受交变载荷作用容易产生疲劳裂纹。在装配验证环节，要将该齿轮与配对齿轮做啮合干涉检查，保证齿侧间隙在0.05mm到0.1mm之间，符合机床传动齿轮的装配精度要求，间隙过大会导致换向时出现空程误差，影响车削螺纹时的螺距精度，间隙过小则会导致运转时卡滞，增大传动阻力，升高箱体内的工作温度。
