CA6140车床传动用直齿圆柱齿轮结构

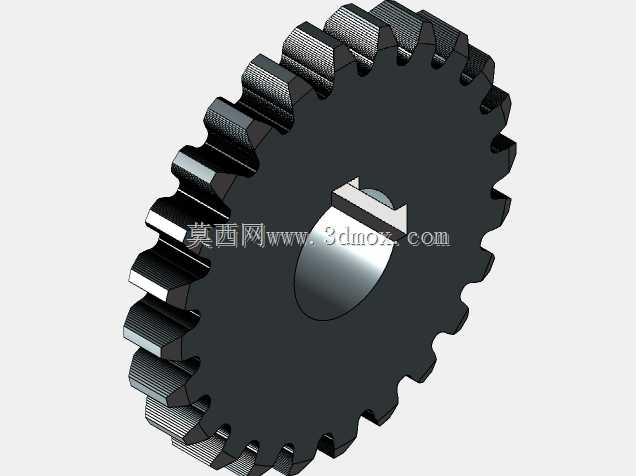

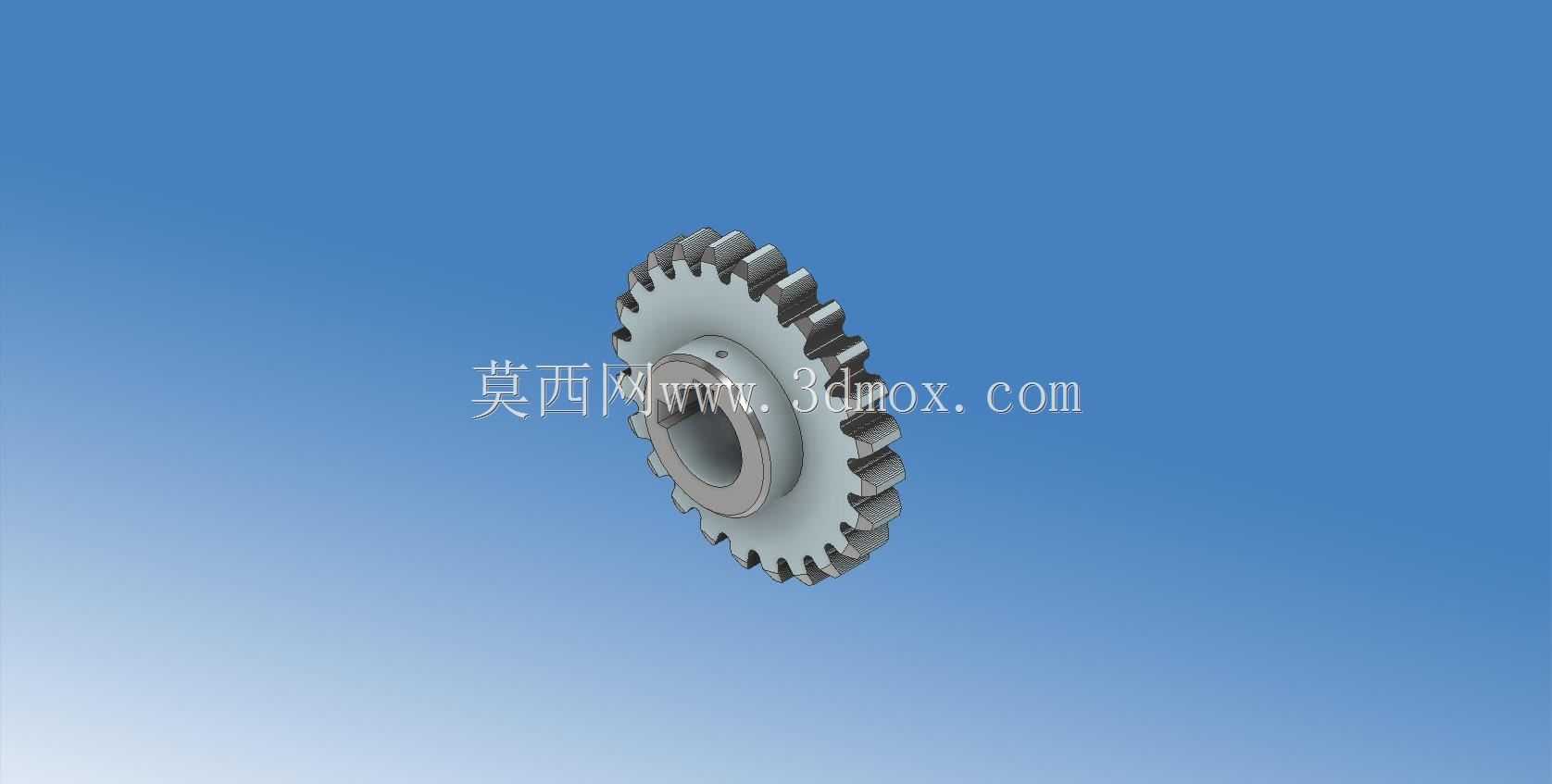

　　在普通卧式车床的主轴箱、进给箱传动链路中，这类直齿圆柱齿轮是传递扭矩、匹配转速的核心基础零件，对应CA6140车床的常规传动配置，齿部参数匹配模数2、齿数24的设计规格，齿顶圆直径控制在140mm区间，适配车床箱体内轴系的中心距安装要求。从实际加工装配的角度看，该齿轮的内孔采用带键槽的通孔设计，键槽尺寸匹配对应传动轴的平键安装公差，装配时可通过平键实现周向固定，避免传动过程中出现齿轮与轴的相对滑转，保证扭矩传递的可靠性。齿轮的轮毂部分做了加厚处理，对应轴系安装的轴向定位台阶尺寸，装配时可通过轴用挡圈或者轴肩实现轴向限位，不需要额外设计复杂的定位结构，适配CA6140车床箱体内紧凑的安装空间，不会和相邻的传动齿轮、换挡机构产生运动干涉。

　　齿部的设计采用标准渐开线直齿齿形，压力角取通用机械传动常用的20度，齿面加工精度满足普通车床传动的7级精度要求，既可以保证传动过程中的转速平稳性，降低换挡、正反转切换时的冲击噪音，也能控制加工成本，不需要过高的磨削工艺要求，适配车床常规转速区间的传动负载。齿根部分做了标准的圆角过渡处理，避免长期承受交变扭矩时出现应力集中导致的断齿问题，在车床满负荷切削、传递最大切削扭矩的工况下，齿根的弯曲强度可以满足长期使用的疲劳寿命要求，不需要频繁更换易损件。

　　从实际应用场景来看，这类齿轮主要承担CA6140车床主轴箱内的固定传动比传递任务，部分同规格齿轮也可用于进给箱的走刀传动链路，匹配不同的进给量调整需求。在设备维护场景中，这类齿轮属于常规易损备件，当车床长期使用出现齿面磨损、齿部崩缺问题时，可直接替换同规格零件，不需要对周边轴系、箱体结构做改动，安装边界完全匹配原厂的轴系尺寸、中心距要求，替换后即可恢复设备的传动精度。建模过程中，齿形部分通过渐开线方程生成精确齿廓，再通过阵列、布尔运算完成齿部切削，轮毂、键槽、倒角等结构完全按照实际加工尺寸还原，所有的安装尺寸、配合公差都参考CA6140车床的原厂零件手册设定，可直接用于维修备件的加工参考、传动链路的运动仿真验证，也可作为机床传动机构教学的演示模型，帮助从业者理解直齿轮在机床传动系统中的装配关系、受力特点。

　　在结构细节处理上，齿轮的两端面都做了常规的倒角处理，既可以去除加工过程中的毛刺锐边，避免装配时划伤操作人员或者相邻零件的配合面，也能在齿轮压装到轴上时起到导向作用，降低装配难度。齿面没有做额外的减重孔设计，因为该齿轮的安装位置转速不高，整体重量控制在合理区间，实心结构的轮毂可以保证足够的结构刚性，在承受冲击负载时不会出现轮毂开裂的问题，适配车床重载切削时的瞬时冲击负载特性。实际装配时，齿轮内孔与传动轴的配合采用基孔制过渡配合，既可以保证装配后的同轴度要求，降低传动过程中的径向跳动，也不会因为配合过紧导致拆卸维护困难，在设备大修更换备件时，使用常规拉马工具即可完成拆卸，不需要破坏周边的轴系结构。
