CA6140车床配套内啮合正齿轮组件结构

　　这套内啮合正齿轮组件是CA6140普通车床主轴箱润滑系统的核心传动部件，日常工况下负责驱动润滑油泵完成主轴箱内各传动副的强制润滑供油，在车床连续运转过程中，通过稳定的转速比传递动力，保证润滑油以恒定压力输送到主轴轴承、滑移齿轮啮合面、进给传动链等关键润滑点位，避免高速运转下的齿面干摩擦、轴承烧结等故障，直接影响车床整机的连续运转可靠性与传动副使用寿命。

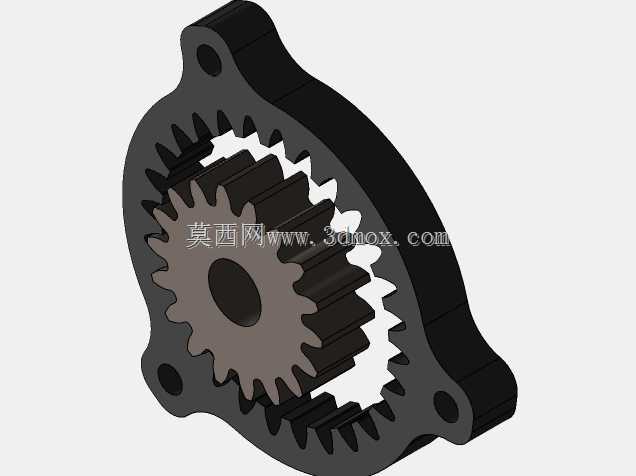

　　从结构设计逻辑来看，组件采用内齿圈与小齿轮偏心啮合的结构形式，区别于常规外啮合齿轮泵的结构，这种内啮合布局的结构更紧凑，相同排量下径向尺寸比外啮合结构缩小近三分之一，适配CA6140车床主轴箱侧壁的有限安装空间。设计过程中首先确定了传动比参数，匹配车床主轴的最低稳定转速区间，保证主轴在最低工作转速下，齿轮组件带动的油泵仍能输出满足润滑要求的油压，不会出现低速供油不足的问题。齿形参数采用标准渐开线正齿设计，压力角选取通用的20度标准值，齿侧间隙控制在0.08-0.12mm区间，既保证传动过程中不会出现卡滞，又能控制啮合过程的回油损失，提升油泵的容积效率。

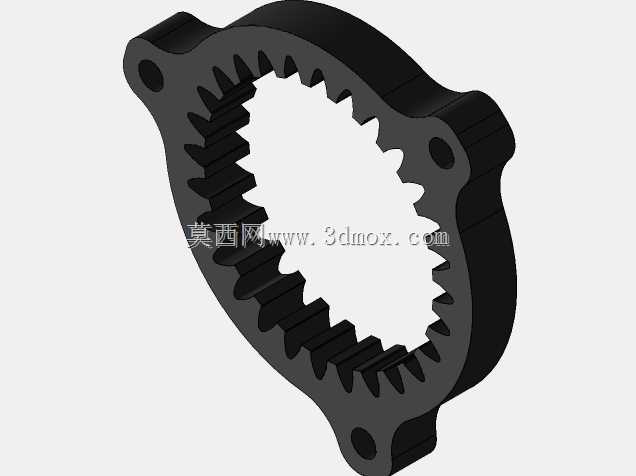

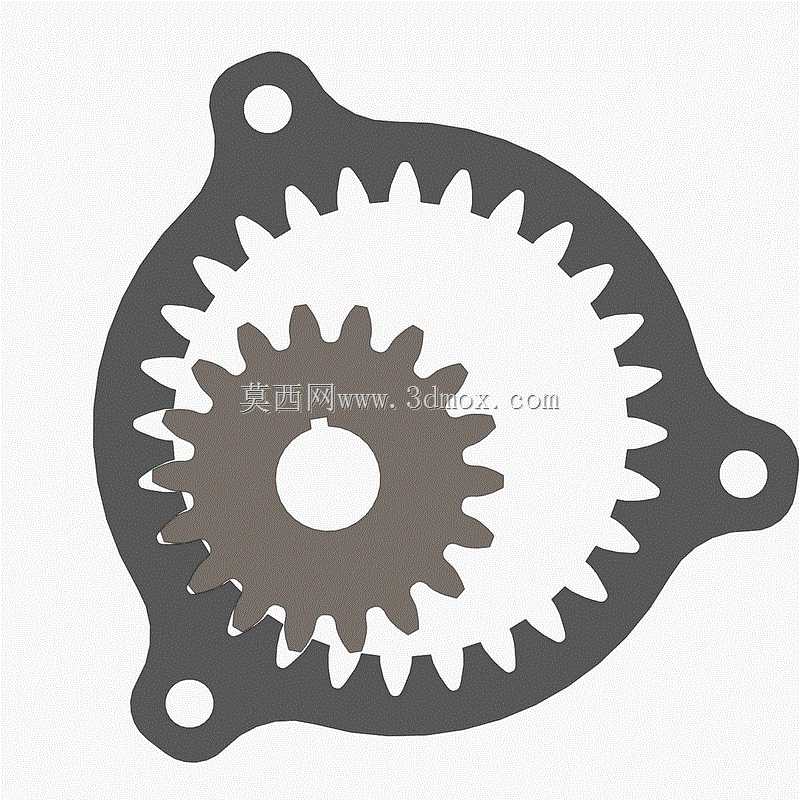

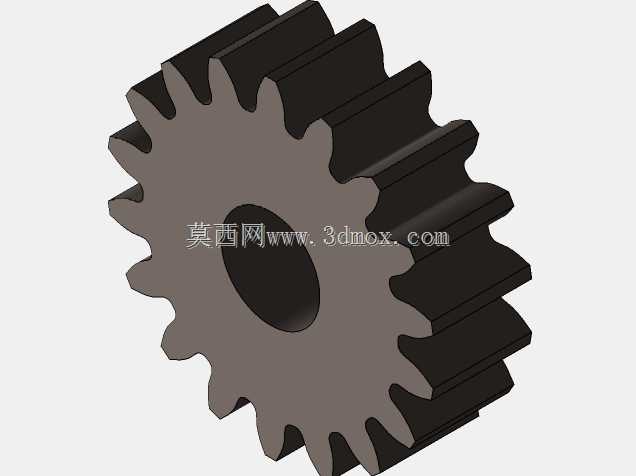

　　安装边界方面，组件的外轮廓依托带三个安装耳的密封端盖完成定位，三个安装耳呈120度左右的非均匀分布，对应主轴箱侧壁的预制安装螺孔位置，端盖的止口尺寸与主轴箱安装孔采用H7/h6的间隙配合，安装时无需额外调整定位，直接穿入固定螺栓即可完成组件的装配定位，端盖与箱体结合面预留0.5mm的密封垫片安装空间，防止润滑油从安装结合面渗漏。小齿轮的内孔采用D型平键连接结构，与油泵驱动轴的配合公差选取H7/k6，保证动力传递过程中不会出现键连接松动，同时方便后期维护时的拆卸更换。

　　实际应用场景中，这套齿轮组件长期工作在充满润滑油的封闭腔体内，工况环境温度通常在30-60摄氏度区间，运转过程中承受的载荷属于平稳低冲击载荷，因此齿面的接触强度设计安全系数取1.2即可满足全生命周期使用要求，齿根弯曲强度安全系数取1.5，应对车床启停瞬间的短暂冲击载荷。设计过程中特意对齿顶棱边做了0.2mm的倒钝处理，避免装配过程中锐边划伤密封件，同时减少运转过程中齿顶对油液的搅动阻力，降低不必要的功率损耗。内齿圈与端盖采用一体化的冲压成型结构？不对，实际是铸铁材质的端盖与内齿圈过盈压装结合，压装后做了整体的时效处理，消除内应力，避免长期使用后内齿圈出现形变导致啮合间隙变化。

　　从功能特性来看，这套齿轮组件除了传递动力驱动油泵外，自身啮合过程中形成的密闭容积变化直接完成油液的吸排，也就是说这套组件本身就是润滑泵的核心工作副，不需要额外的泵体结构，集成度非常高。啮合过程中进油腔与压油腔的隔离依靠齿面啮合线完成，没有额外的隔离元件，结构故障率极低，只要润滑油的清洁度满足NAS9级要求，这套组件的无故障运转时长可以超过12000小时。设计时还考虑了磨损后的补偿空间，齿宽方向预留了0.3mm的轴向窜动间隙，当齿面出现正常磨损后，齿轮可以在轴向微量窜动，自动调整啮合接触位置，延长组件的整体使用寿命。

　　建模过程中需要注意齿形的准确生成，内齿圈的齿顶圆直径小于齿根圆直径，建模时不能直接套用外齿轮的生成逻辑，需要调整齿廓的生成方向，同时要保证三个安装耳的孔位位置度公差在0.1mm以内，否则安装时会出现螺栓无法穿入的问题。小齿轮的键槽位置需要与齿形的相对位置做公差约束，保证装配后驱动轴的受力方向与轮齿的受力方向匹配，避免键槽侧面承受额外的附加载荷。端盖的外轮廓做了圆角过渡处理，避免应力集中，同时减少安装时与箱体其他部件的干涉。
