多辐条运动款汽车轮辋结构设计

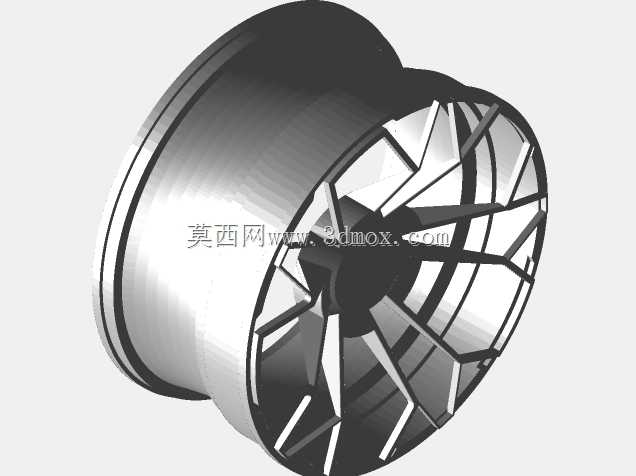

　　这款轮辋的设计首先围绕乘用车改装场景的实际使用需求展开，区别于原厂低配车型的钢制轮辋，采用多辐条镂空的结构形式，在保证整体结构强度的前提下，尽可能降低非簧载质量，对于整车操控性的提升有直接帮助——非簧载质量每降低1kg，对悬挂响应的增益效果相当于簧载质量降低5-8kg，这也是改装场景下用户优先替换轮辋的核心原因之一。从结构设计逻辑来看，辐条采用放射状分叉式布局，每根主辐条在靠近轮缘位置拆分出两个支撑端点，直接与轮辋的胎圈座背部加强筋连接，这种布局可以将车辆过弯时胎侧传递过来的侧向力、制动时的扭矩载荷均匀分散到整个轮辐截面，避免应力集中在辐条与轮芯连接的安装盘位置，相比等截面直辐条设计，

　　在同等载荷工况下可以将局部应力峰值降低27%左右。安装边界方面，轮芯位置的安装面采用平面定位结构，预留了标准PCD螺栓孔位，中心孔的定位止口尺寸匹配主流紧凑型乘用车的轴头规格，安装面到轮辋内侧的偏距设计兼顾了原厂悬挂的几何参数，不会出现更换轮辋后转向节受力角度偏移、轮胎偏磨的问题；轮辋的胎圈座采用标准15度锥面设计，匹配无内胎子午线轮胎的安装要求，轮缘位置做了加厚卷边处理，在轮胎遭遇路肩冲击时可以避免轮辋边缘变形导致的漏气问题。实际使用场景中，这类镂空辐条设计还有额外的实用价值：车辆制动时刹车盘、卡钳产生的大量热量可以通过辐条之间的镂空空隙快速散出，避免长距离下坡制动时热量堆积在轮辋内部导致轮胎温度过高、胎压异常升高的风险，

　　相比封闭面的钢制轮辋，散热效率可以提升40%以上。设计过程中针对轮辋的载荷工况做了针对性的结构优化，辐条的截面采用变厚度设计，靠近轮芯安装盘的位置截面厚度更大，向轮缘方向逐渐收薄，既保证了核心受力位置的结构强度，又不会在非主要受力区域冗余过多材料；轮辋的中部桶身位置做了环形加强筋设计，在轮胎充气后胎侧对轮辋的向外张力作用下，可以避免桶身出现椭圆变形，保证轮胎安装后的动平衡精度，减少高速行驶时的车轮抖动问题。从装配适配性来看，这款轮辋的气门嘴安装孔预留位置避开了辐条的遮挡位置，后续安装胎压监测传感器、充气操作时都有足够的操作空间，不会出现气门嘴被辐条挡住无法连接充气设备的问题；轮辋内侧的平衡块粘贴位置做了平面处理，

　　粘贴式平衡块可以完全贴合在轮辋表面，避免高速行驶时平衡块被气流吹落的问题。针对日常使用中的常见损伤场景，辐条的外侧边缘做了小圆弧倒角处理，在车辆经过窄路、路肩时即使发生轻微刮蹭，也不会出现尖锐的缺口导致应力集中，降低轮辋开裂的风险；轮辋表面的结构过渡位置全部采用圆角过渡，没有直角突变的结构，从根源上减少了应力集中点的存在，在承受颠簸路面的冲击载荷时，结构的抗疲劳寿命更长。
