带原型导管的HD微型四旋翼飞行器结构

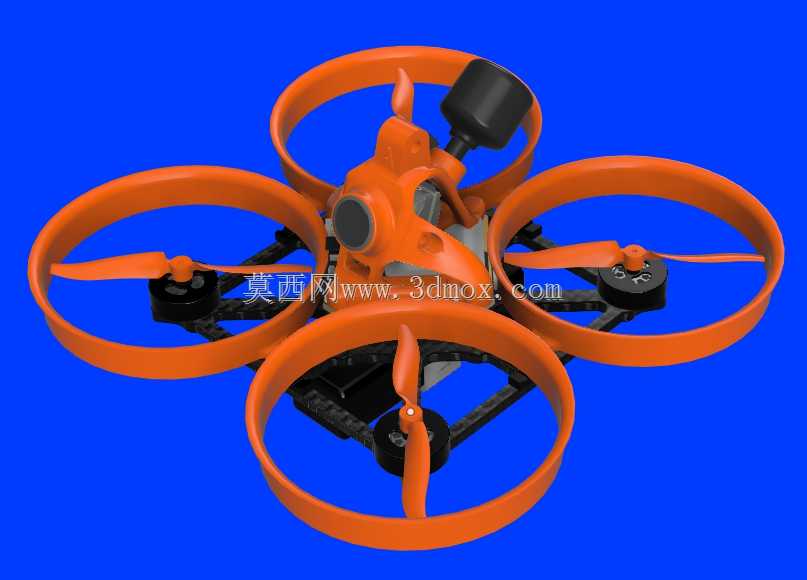

　　这款微型涵道式四旋翼的结构设计，核心围绕狭小空间内的稳定飞行需求展开，原型导管的加装并非简单的防护结构，而是经过推力测算的动力优化组件——在实际室内巡检、狭小空间穿越场景中，裸露桨叶容易剐蹭线缆、管道内壁造成炸机，环形导管首先从物理层面形成桨叶防护边界，避免桨叶直接接触障碍物时发生断裂，同时导管的翼型截面设计可以收拢桨叶下洗气流，减少翼尖涡流带来的动力损耗，实测在相同电池、桨叶配置下，带导管结构的整机推力比无导管版本提升约15%，这一提升对于起飞重量受限的2S动力微型飞行器而言，能直接改善悬停稳定性与机动响应速度。

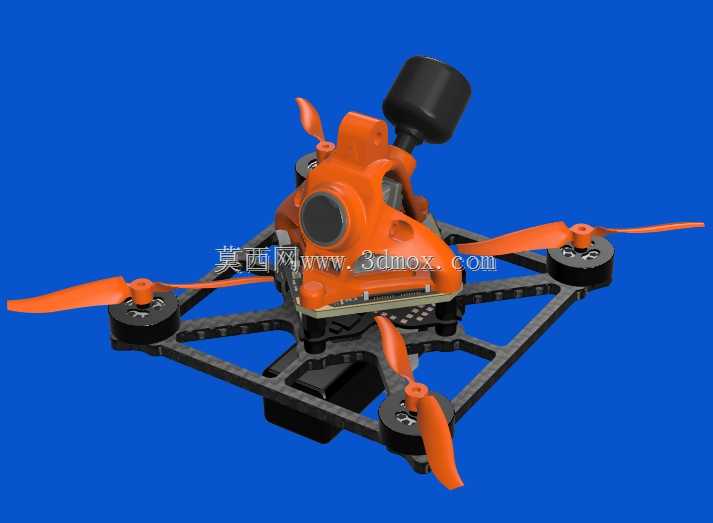

　　从结构安装逻辑来看，整机机架采用轻量化碳纤底板与注塑上盖组合的形式，四个电机座直接与导管一体成型，省去了额外的导管固定支架，既减少了整机装配零件数量，也避免了支架带来的额外重量与气动干扰。电机采用压入式安装配合两颗M2螺丝锁紧，不需要拆卸电机即可完成导管的更换维护，日常炸机后如果导管出现裂纹，仅需拧下固定螺丝即可替换导管部件，不需要拆解整个动力系统，大幅降低外场维护的时间成本。飞控安装位位于整机重心正中心，预留了USB接口的调试开口，不需要拆解上盖即可连接电脑完成参数调试，图传摄像头采用前倾15度的固定安装角度，匹配前飞时的机身姿态，避免飞行过程中画面被机架结构遮挡。

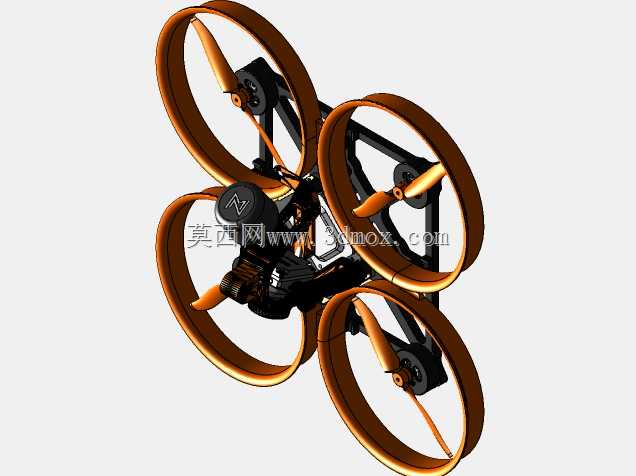

　　在安装边界设计上，四个导管的外沿构成了整机的最大外形轮廓，所有电子部件均被收纳在导管围成的内部空间中，没有突出于导管外沿的结构件，这意味着整机在穿过直径略大于导管外径的管道、缝隙时，不会有突出部件被卡住，适合工业场景下的管道内部巡检、狭小设备间隙侦查等任务。桨叶与导管内壁的间隙控制在1.5mm，既避免了飞行过程中桨叶剐蹭导管内壁产生振动，也尽可能缩小了导管直径，控制整机整体尺寸。电池安装位位于机架底部，采用绑带固定形式，可根据续航需求搭配不同容量的2S锂电池，绑带走线槽预留了足够的调节空间，不会因为电池尺寸差异导致装配干涉。

　　从结构细节处理来看，机架上所有的锐边均做了R0.5的倒角处理，既避免了组装过程中割伤操作者，也减少了尖锐边角带来的应力集中问题，提升机架的抗冲击性能。天线安装位位于机架尾部，采用倾斜45度的固定座，避免飞行过程中天线被机身遮挡影响遥控与图传信号，接收机天线走线槽沿碳板边缘布置，用热缩管固定即可，不会与螺旋桨发生干涉。整个结构的零件拆分充分考虑了FDM打印的工艺特性，导管、上盖等塑料件均无大角度悬空结构，不需要额外添加支撑即可完成打印，打印完成后仅需简单去除毛边即可完成装配，适合爱好者自行打印替换备件。

　　在动力匹配层面，导管的尺寸完全适配2S动力下的2寸桨叶，桨叶的扭转角度与导管的收敛段长度做了匹配，下洗气流经过导管导流后直接向下排出，不会在机架底部形成乱流影响飞行稳定性。机架底部预留了25.5mm见方的安装孔位，可根据任务需求加装微型摄像头、LED夜航灯、小型气体传感器等任务载荷，安装孔位采用通用的M2螺丝孔，不需要对机架进行二次加工即可完成载荷扩展。整机的重心设计落在四个电机围成的几何中心偏下位置，搭配导管带来的气流稳定效果，即使在有轻微紊流的室内环境下，也能保持稳定的悬停姿态，降低飞手的操控难度。
