重载型麦克纳姆轮全向移动行走轮结构

　　在智能仓储AGV、重载转运平台、车间柔性物流线、窄通道作业巡检机器人这类对移动灵活性要求极高的场景里，常规舵轮、差速轮组无法实现零半径转向、横向平移、斜向行进等特殊动作，麦克纳姆轮正是为这类全向移动需求开发的核心行走部件。这套麦克纳姆轮采用多组周向分布的鼓形滚子结构，滚子轴线与轮体主轴线呈固定夹角布置，通过不同轮组的转速差与转向组合，可实现平面内任意方向的移动，无需预留传统转向机构所需的转弯半径，能在空间局促的生产车间、立体仓库巷道、精密设备装配工位内完成精准对位，大幅提升场地空间利用率。

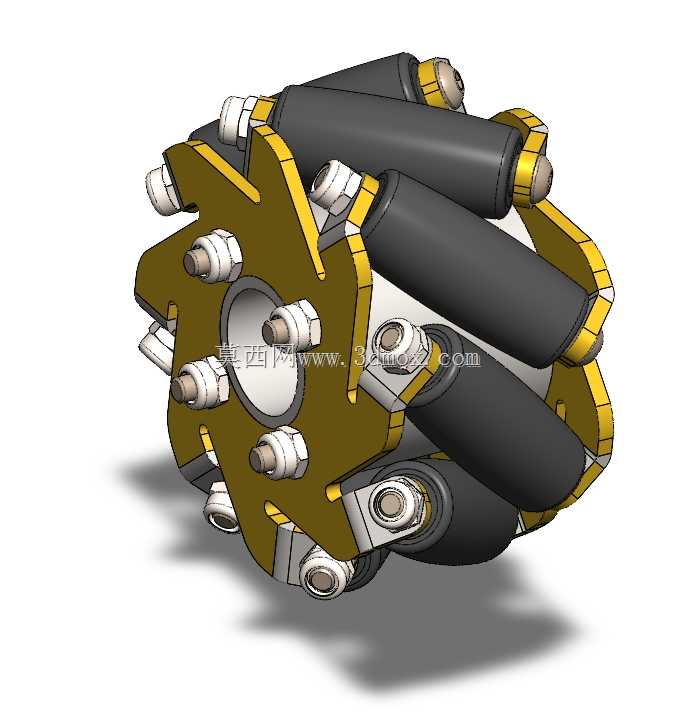

　　从结构设计逻辑来看，轮体主支撑采用辐板式轮毂结构，中心设置与驱动轴配合的安装孔，孔位周边预留键槽与锁紧螺栓孔位，可直接与伺服减速电机的输出轴连接，传递驱动扭矩。轮毂周向均匀分布多组滚子安装支座，每个支座通过销轴与鼓形滚子的内置轴承连接，滚子可绕自身轴线自由转动，滚子外圆包络形成完整的轮体滚动圆周，保证轮体在主行进方向滚动时，滚子自身的转动可分解侧向的滑移力，避免轮体与地面产生滑动摩擦。滚子外层采用高耐磨聚氨酯材质包覆，内部设置深沟球轴承支撑销轴，既保证滚动阻力小，又能承受额定载荷下的径向冲击，聚氨酯材质同时具备一定的减震效果，可降低行走过程中的震动与噪音，适配环氧地坪、硬化水泥地面、钢板地面等常见工业场地。

　　安装边界方面，轮体的中心安装孔公差采用H7级精度，与驱动轴的配合间隙控制在合理范围，保证传动同轴度，避免高速转动时产生偏摆。轮毂端面的安装螺栓孔采用等分圆周布置，孔位与常规行星减速电机的输出法兰孔位匹配，无需额外加工转接法兰即可完成装配。轮体的整体外径、宽度尺寸经过载荷校核，单轮额定承载能力覆盖中小载重重载平台需求，滚子的安装角度经过运动学仿真验证，保证全向移动时的速度分解无运动干涉，轮组在组合使用时，四个轮体的滚子旋向成对布置，通过控制器分别调节每个轮的转速与转向，即可实现前进后退、横移、斜行、原地旋转等全向动作。

　　在实际选型应用中，这类麦克纳姆轮需要根据平台的总载荷、行驶速度、地面工况匹配对应的规格，轮体的轮毂采用高强度合金钢加工成型，表面做发黑防锈处理，滚子的聚氨酯硬度控制在邵氏85-90A之间，兼顾耐磨性与抓地力，销轴采用调质处理的40Cr材质，承受径向载荷时不会产生弯曲变形。设计过程中需要重点校核滚子与轮毂的连接强度，在频繁启停、急转的工况下，支座部位的应力集中区域做圆角过渡处理，避免长期交变载荷下产生疲劳裂纹。同时轮体的整体动平衡精度控制在G6.3级以内，保证在最高行驶速度下不会产生明显震动，适配平台上搭载的精密仪器、加工设备的防震需求。

　　不同于普通的定向脚轮、万向脚轮，麦克纳姆轮的运动控制依赖多轮的速度协同，因此在结构设计时，每个轮的安装位置精度要求较高，轮体中心距的公差控制在±0.1mm以内，轮体端面与安装面的垂直度公差不超过0.05mm，避免因安装误差导致的轮体偏磨、运动阻力增大等问题。滚子的轮廓采用鼓形设计，可保证轮体在小幅颠簸地面行驶时，始终有足够的接触面积与地面贴合，不会出现单点接触导致的载荷集中，延长滚轮的使用寿命。在维护性设计上，每个滚子组件都可单独拆卸更换，当单个滚子出现磨损、轴承损坏时，无需拆解整个轮体，仅需拆下对应滚子的锁紧销轴即可完成更换，降低后期运维成本。
