粮食用垂直缓粒金属板结构设计

　　在粮食仓储、加工输送的作业环节中，垂直落料带来的籽粒破损问题长期困扰一线运维与设计人员，常规直筒式落料通道会让粮粒在重力作用下持续加速，最终以较高速度冲击下方设备或料堆，不仅会提升小麦、玉米、稻谷等品类的破碎率，造成直接的经济损失，长期的物料冲击还会加速落料通道壁面的磨损，缩短设备维护周期。本次设计的垂直缓粒结构，正是针对这一现场痛点开发的钣金类落料缓冲装置，核心作用是在垂直输送路径上通过结构设计逐步消耗粮粒的下落动能，在不额外占用水平安装空间的前提下，实现低破损的垂直物料转运。

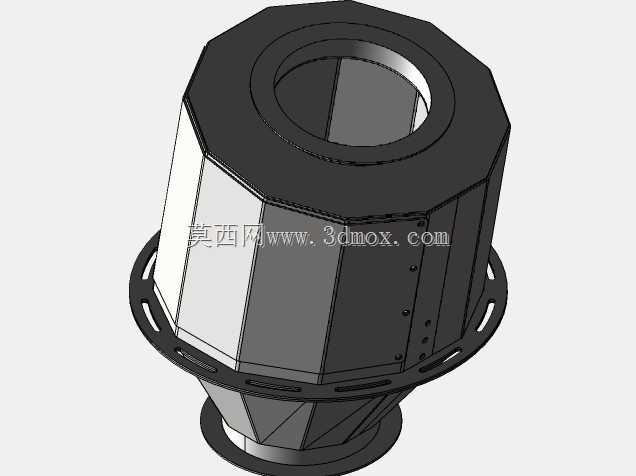

　　从结构设计逻辑来看，整体采用上下带法兰安装边的多棱段式筒体结构，摒弃了常规圆筒内壁加焊挡料板的传统方案，而是通过多段变径的多边形钣金壁面形成连续的折流面，粮粒下落过程中不会直接沿垂直路径做自由落体运动，而是会反复与倾斜的壁面接触、碰撞、反弹，每次接触都会抵消一部分下落动能，将最终的落料末端速度控制在籽粒破损临界值以下。筒体上部采用大直径的多棱直段作为进料缓冲区，能够承接上方溜管或卸料口落下的散粮，避免进料时出现物料飞溅外溢；中部为渐变收窄的锥段结构，通过壁面角度的连续变化调整物料的反弹路径，让粮粒始终在筒体内部沿折线路径下落，不会出现局部物料堆积堵塞的问题；下部的小直径直段作为出料端，能够直接对接下方的输送设备、料仓进料口，保证出料的连续性与对中性。

　　安装边界方面，上下两端的法兰边均开设了均匀分布的长圆孔，能够适配现场不同孔位的对接接口，降低现场安装的对位难度，法兰边的厚度经过校核，能够承受满料状态下筒体的整体载荷，同时预留了密封垫片的安装位置，避免作业过程中出现粉尘外溢。筒体壁面采用等厚度的金属薄板折弯拼接而成，所有拼接位置均采用连续焊接工艺打磨平整，内壁不存在突出的焊缝或棱角，避免挂料或者额外磕碰粮粒；壁板上开设的均匀分布的长条形观察孔，既可以在作业过程中直观观察内部的物料流动状态，排查堵料隐患，也能够在设备维护时作为清理口，伸入工具清理内壁粘附的物料残留，无需整体拆解设备。

　　在实际选型适配时，需要根据现场的落料高度、输送物料的品类、小时处理量来调整筒体的整体高度、棱面数量以及壁面倾斜角度：针对玉米这类颗粒较大、表皮较硬的物料，可以适当增加中部锥段的长度，延长物料的折流路径，进一步降低末端落料速度；针对小麦、稻谷这类颗粒较小、表皮较薄易破损的物料，可以适当调整壁面的倾斜角度，减少粮粒与壁面的硬碰撞角度，在减速的同时进一步降低表皮擦伤的概率。整个结构没有额外的活动部件，不需要配套动力源，依靠纯结构设计实现缓冲功能，日常运维仅需要定期检查壁面磨损情况、清理观察孔附近的积料即可，相比带动力的缓冲设备，故障率更低，安装维护成本也更具优势，非常适合在粮食加工生产线、仓储进出料系统、散粮转运站点的垂直落料点位配套使用。
