内螺纹低压针型截止调节阀结构

　　在化工、油气、实验室流体输送、仪表测量管路这类对流量调节精度有较高要求的场景里，低压工况下的小通径流体截断与微调一直是管路设计的常见需求，这类场景往往不需要大口径高压阀的冗余强度，反而对操作便捷性、调节灵敏度、安装紧凑度有更务实的要求，这款1/4NPT内螺纹低压针型阀就是针对这类场景做的结构设计。

　　从实际使用场景来看，这类针型阀通常安装在仪表引压管路、小型实验装置气路、低压液压控制支路、小型设备冷却水路等位置，用来实现小流量流体的通断控制或者精细流量调节，比如压力变送器前端的引压支路，就需要这类阀来做检修时的截断，或者做引压流量的微调，避免大流量冲击损坏精密仪表；在实验室色谱类设备的气路里，这类阀也常用来做载气流量的精细调节，凭借针型阀芯的锥面密封结构，可以实现极小开度下的稳定流量控制，不会像普通球阀那样在小开度区间出现流量跳变、调节精度不足的问题。

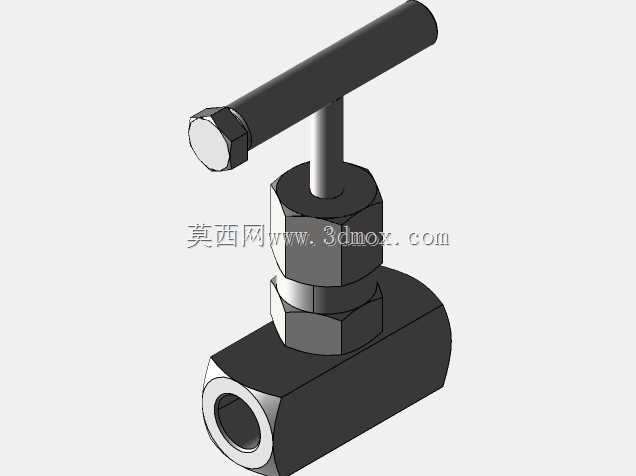

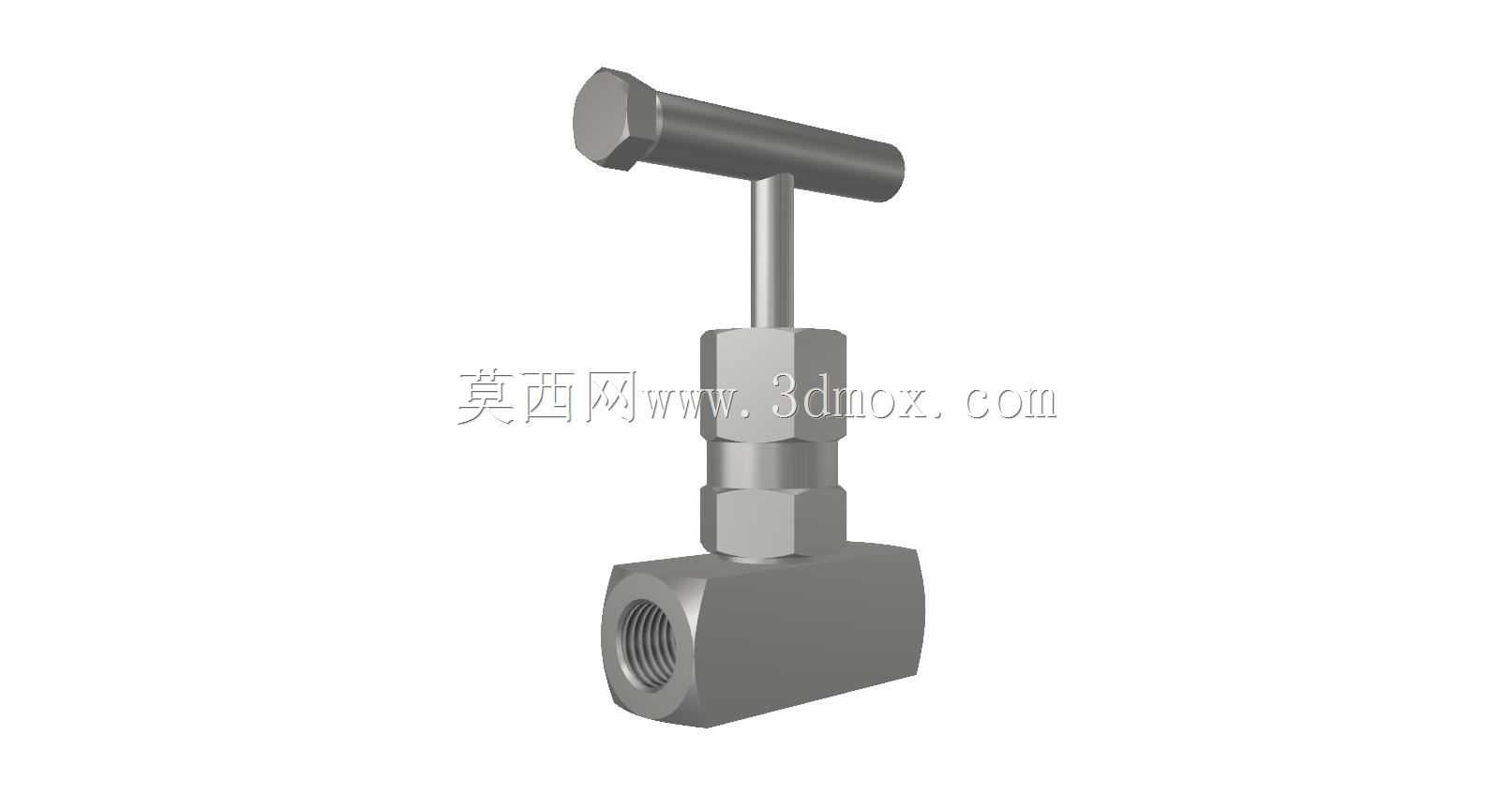

　　这款阀的整体结构采用一体式锻造阀体设计，阀体为直通式内螺纹结构，两端接口为1/4英寸NPT锥管螺纹，安装时不需要额外的法兰或者焊接结构，直接通过管螺纹密封缠绕生料带或者涂密封胶就能完成管路对接，安装边界非常紧凑，阀体本身的轴向长度控制在小尺寸区间，径向最大尺寸也适配小通径管路的安装空间，哪怕是密集排布的仪表管路架上，也能留出足够的扳手操作空间，不会和相邻阀件产生安装干涉。顶部的操作结构采用T型手柄设计，相比常见的一字型小手柄，T型结构的操作力臂更长，在拧紧或者微调开度的时候不需要借助额外的扳手，徒手就能完成操作，而且手柄和阀杆的连接采用刚性固定结构，操作时不会出现打滑、空程的问题，每一次旋转手柄的动作都能直接传递到阀芯位置，保证调节的线性度。

　　设计思路上，这款阀优先考虑低压工况下的密封可靠性与调节精度，阀芯采用锥形针状结构，和阀座的密封面为线性锥面配合，相比平面密封的截止阀，锥面密封的接触比压更大，在低压工况下哪怕是气体这类渗透性较强的介质，也能实现可靠的零泄漏截断；阀杆和阀体之间的密封采用多级填料密封结构，预留了填料压盖的调节余量，长期使用如果出现填料磨损泄漏，只需要适当拧紧填料压盖的螺母就能补偿密封预紧力，不需要整体拆解阀件，现场维护非常方便。阀体的流道采用等径直通设计，没有突兀的缩径或者扩径结构，流体通过的时候压力损失更小，也不容易在流道内部残留介质，对于洁净度要求较高的气路或者输送洁净流体的管路，这种流道设计也能减少介质滞留带来的污染风险。

　　从安装适配性来看，这款阀的安装方向没有严格的强制要求，既可以水平安装在水平管路上，也可以垂直安装在竖直管路上，只需要保证操作手柄留有足够的旋转空间即可，T型手柄的旋转半径经过优化，不会在操作时碰到相邻的管路或者支架。在选型匹配的时候，这款阀适配的是低压小流量工况，公称压力对应的是常规低压管路等级，适合输送非强腐蚀的气体、水、轻质油品等介质，如果是强腐蚀介质场景只需要更换对应的阀体与阀芯材质即可，整体结构的通用性很强，不需要改动核心的密封与调节结构就能适配不同介质的使用需求。

　　在结构细节上，阀体的外部采用六角结构设计，安装的时候可以用普通开口扳手卡住阀体六角位来拧紧螺纹，不需要夹持阀体的其他部位，避免安装时外力损坏阀杆或者密封结构；阀杆的行程经过精确计算，从全开到全关的手柄旋转圈数控制在合理区间，既不会因为圈数太少导致调节精度不足，也不会因为圈数太多导致操作繁琐，在微调流量的时候可以很方便地控制开度，实现流量的线性调节。整体结构没有多余的冗余设计，所有的结构尺寸都围绕小通径低压管路的实际使用需求设计，没有为了追求高强度而额外增加阀体壁厚，整体重量很轻，安装在薄壁仪表管路上也不会给管路带来额外的承重负担，避免长期使用后管路因为阀件重量出现变形或者接口泄漏的问题。
