杠杆式对夹蝶阀三维结构设计

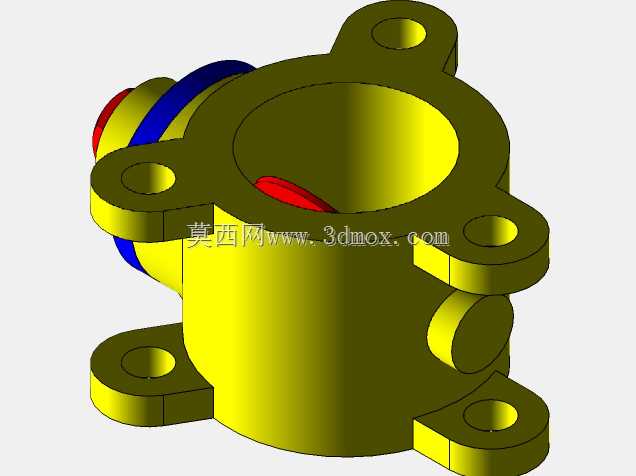

　　这套蝶阀三维结构采用对夹式安装布局，整体围绕管路通断与流量调节的核心功能展开，阀体本体采用带多组安装耳孔的环形铸造结构，耳座沿阀体周向对称分布，预留的通孔可直接穿装连接螺栓，适配两段配对法兰的夹持固定工况，安装时无需额外配置独立法兰构件，能大幅缩减管路装配的占用空间，在给排水、低压流体输送、小型液压站回路以及通风管路改造场景中十分常用。

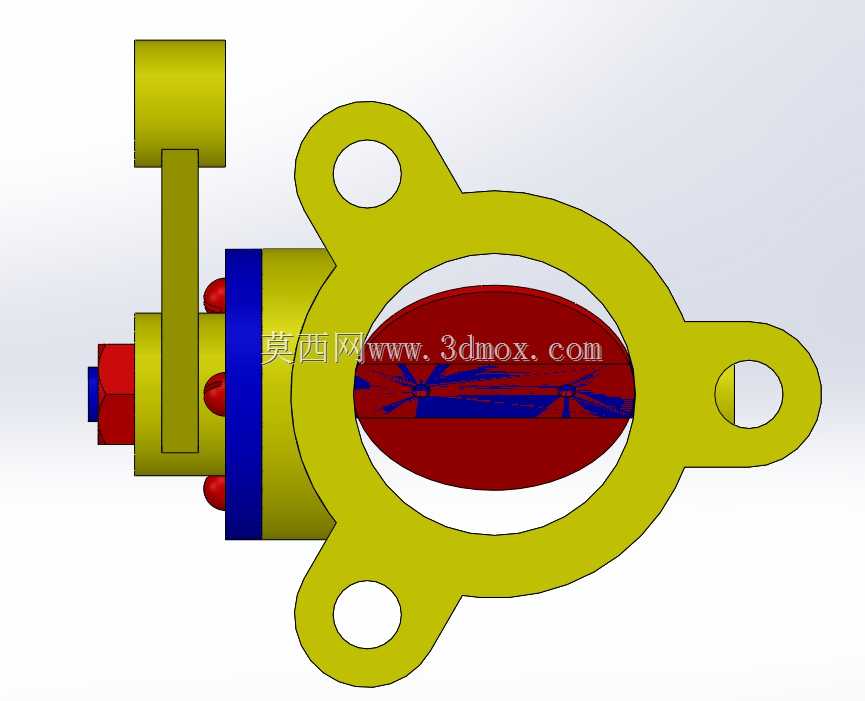

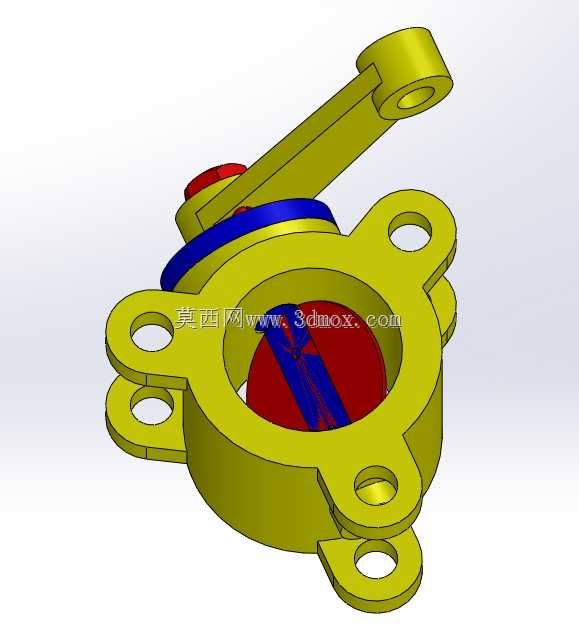

　　从实际功能逻辑来看，阀体内腔的圆形蝶板为截流核心构件，蝶板绕阀杆轴线做90度回转运动，扳动外置杠杆手柄即可带动阀杆同步转动，手柄摆至与管路轴线平行位置时蝶板完全开启，流道内几乎无突出阻流结构，介质流通压损极低；手柄摆至与管路轴线垂直位置时蝶板完全封堵通径，实现管路截流，中间转角区间可通过改变蝶板开启角度线性调整过流面积，适配不同工况下的流量调节需求。手柄与阀杆的衔接位置设置了限位密封结构，蓝色密封环嵌装在阀体与阀杆的配合间隙处，既可以避免管路内介质沿阀杆转动间隙向外泄漏，也能阻挡外界粉尘、水汽进入阀杆摩擦副，延长转动构件的服役寿命。

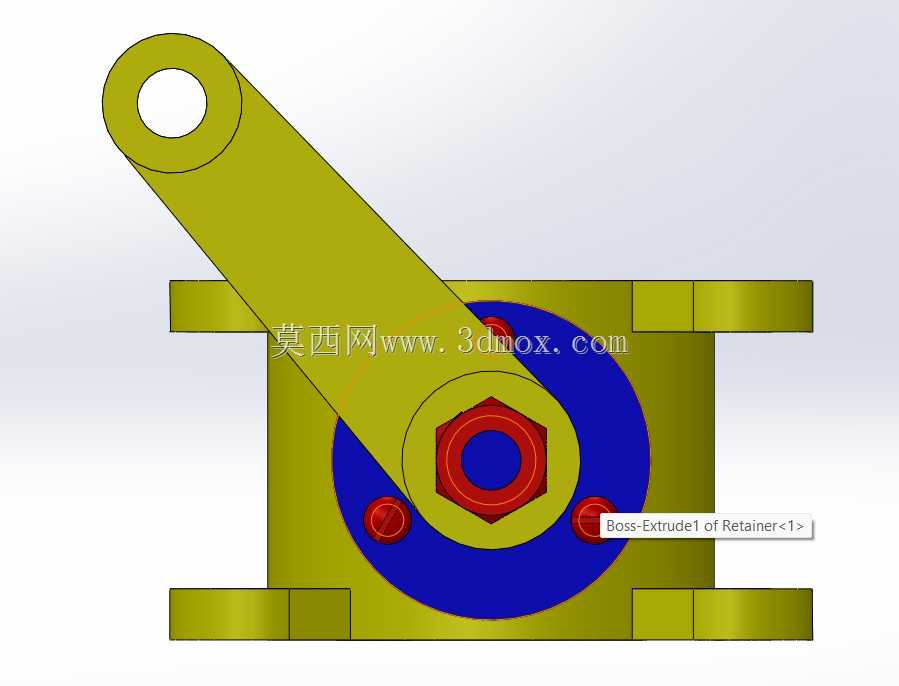

　　结构设计阶段优先考量了安装边界的兼容性：阀体环形主体的厚度控制在对夹阀门的常规尺寸区间，周向伸出的安装耳座开孔位置匹配通用低压法兰的螺栓孔距，选型对接时无需重新配对加工法兰孔位，耳座的镂空设计在保证结构刚性的前提下削减了整体铸件重量，降低材料成本与管路挂载负荷。杠杆手柄的力臂长度经过力矩校核，操作人员无需借助额外加力杆即可克服蝶板密封面的贴合摩擦力完成启闭动作，手柄末端的铰接孔位可配套加装锁止构件，在阀门调整到指定开度后锁定手柄位置，避免管路介质冲击导致蝶板自行偏移开度。

　　建模过程中完整还原了各零件的装配配合关系：阀体的内腔流道做了顺滑过渡处理，避免介质在腔体内形成涡流滞流区；蝶板的外缘密封面预留了密封件装配余量，可适配橡胶密封圈的压装需求，保证截流状态下的密封性能；阀杆与蝶板的连接位置采用扁位配合结构，传递扭矩时不会出现相对打滑，装配时阀杆从阀体顶部穿入，依次穿过密封填料、轴套后与蝶板定位锁固，拆装维护时可直接从阀体上方抽出阀杆与蝶板组件，无需将整个阀体从管路法兰之间拆卸下来，现场检修效率大幅提升。

　　针对不同应用场景的适配性上，这套轻量化蝶阀结构既可以用于清水、低压油品等常规介质的管路控制，也可通过更换阀体、蝶板与密封件的材质，适配腐蚀性流体或者含微小颗粒的浆料输送工况。周向分布的安装耳座做了加厚补强处理，在螺栓拧紧夹持时不会出现耳座变形断裂的问题，阀体底部与侧部的定位凸台可以在装配时快速与配对法兰做同轴对位，降低现场安装的对中难度。整套结构没有冗余复杂构件，运动部件仅包含阀杆、蝶板与操作手柄，故障点少，日常维护仅需定期检查阀杆处密封件的磨损状态，在楼宇给排水、小型液压设备、工业循环水管路等场景中都能稳定承担流体控制功能。
