模型发动机用手动调节蒸汽控制阀结构

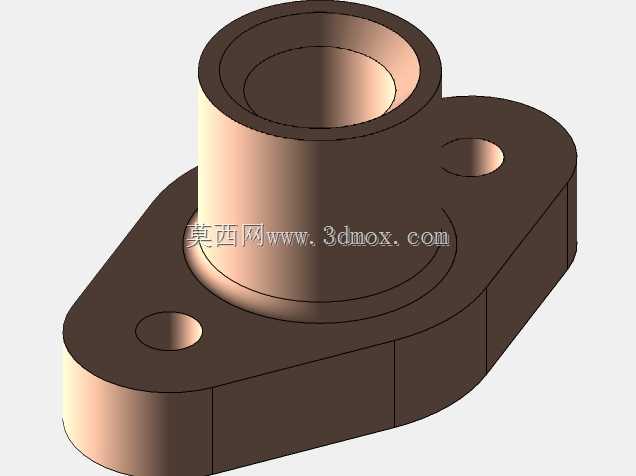

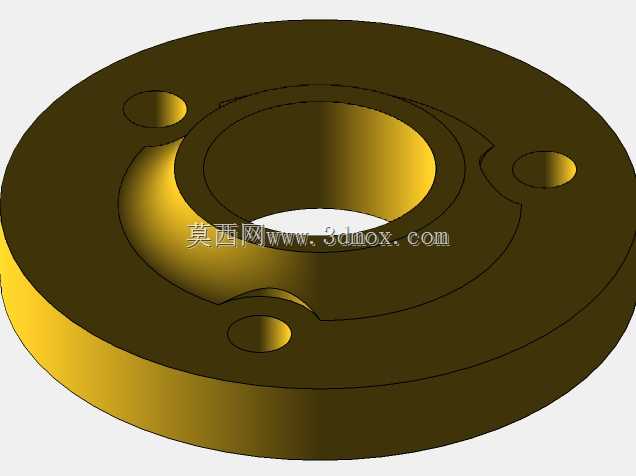

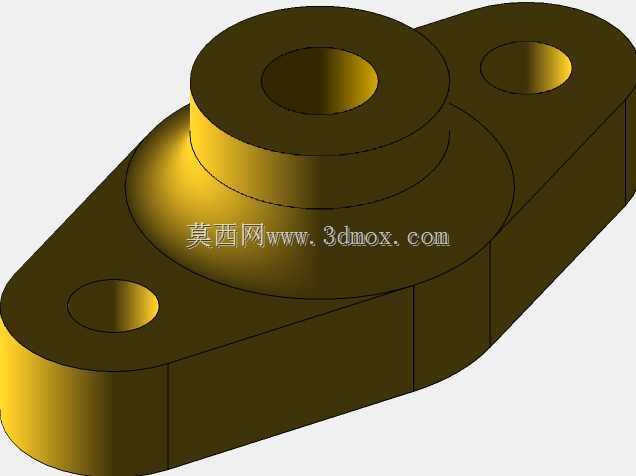

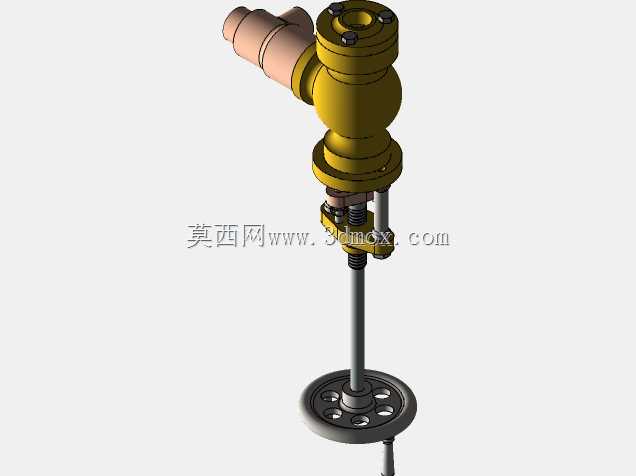

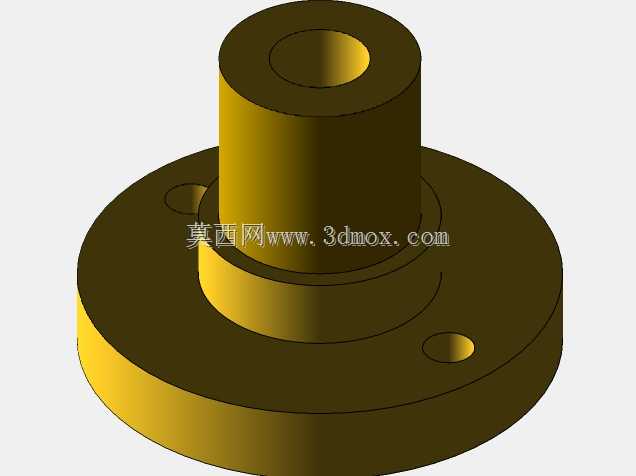

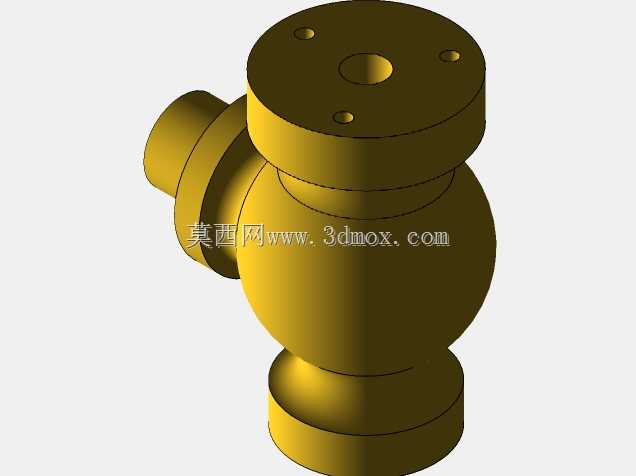

　　这款蒸汽控制阀主要适配小型模型类蒸汽机的蒸汽管路通断与流量调节场景，在实际的模型动力系统布局中，它承担着蒸汽通路的启闭、蒸汽流量的精准调控功能，直接决定模型发动机的进气量，进而影响动力输出的平顺性与转速调节范围。从结构设计来看，整体采用角式通径布局，侧向设置的进气接口可直接对接蒸汽发生器的输出管路，下部的垂向输出端直接连通发动机的进气腔，这种角式结构能大幅缩短管路连接路径，减少蒸汽在传输过程中的热量损耗与压力降，适配模型设备紧凑的安装空间要求。阀体上部采用压盖螺栓紧固的密封结构，阀杆与阀体之间设置多级密封填料，既保证阀杆上下动作时的密封性，避免高压蒸汽出现泄漏，也能减少阀杆动作的摩擦阻力，让手动调节的手感更顺滑。

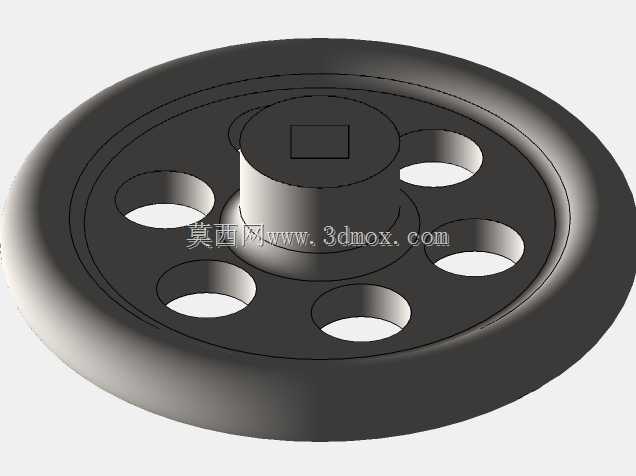

　　阀杆下部连接的阀芯采用锥面节流结构，在阀杆升降过程中，锥面与阀座的通流截面会线性变化，可实现从全闭到全开的无级流量调节，相比平面密封的阀芯结构，锥面结构的调节精度更高，能精准匹配模型发动机不同工况下的蒸汽供给需求，不会出现调节时流量突变导致的发动机转速波动。下部的手轮采用轮辐式镂空结构，既减轻了整体重量，也能在手动操作时提供足够的施力点位，手轮与阀杆之间采用键连接固定，保证转动手轮时阀杆同步升降，不会出现打滑空程的问题。从安装边界来看，侧向进气接口采用外螺纹连接形式，接口尺寸适配模型常用的小通径蒸汽管路，安装时不需要额外加装过度接头，可直接与同规格的管路进行螺纹旋合，密封面处预留了垫片安装槽，

　　安装时搭配紫铜密封垫即可实现高压蒸汽下的可靠密封。垂向的输出端同样采用螺纹连接结构，安装时可直接固定在发动机进气口的安装座上，整体安装后的垂向高度可适配多数单缸、双缸模型蒸汽机的上部安装空间，不会与周边的飞轮、管路支架等部件产生运动干涉。在实际使用场景中，这款阀的调节行程经过匹配设计，手轮转动的圈数与流量变化的对应关系经过校准，操作人员可通过手轮的转动角度直观判断当前的蒸汽供给量，在模型启动阶段可小开度开启阀门，让少量蒸汽缓慢进入发动机气缸完成预热，避免冷态下大流量蒸汽进入导致的气缸冷凝水冲击问题；待发动机预热完成后，可逐步开大阀门提升蒸汽供给量，让发动机平稳提升转速至工作区间；在停机阶段可快速关闭阀门切断蒸汽供给，

　　同时阀腔下部预留的冷凝水导流间隙可让阀腔内残留的冷凝水顺利排出，避免停机后冷凝水残留导致的阀件锈蚀问题。设计过程中针对模型设备的使用特点，整体结构在保证强度的前提下尽可能简化了零件数量，阀体采用一体化铸造成型后再进行机加工，减少了拼接结构带来的泄漏点，同时也降低了装配难度，所有活动部件的配合间隙都经过适配调整，既不会因为间隙过大导致蒸汽泄漏，也不会因为间隙过小导致热态下阀件卡滞，适配蒸汽介质高温工作的热膨胀特性。
