TR8规格法兰式黄铜传动螺母结构

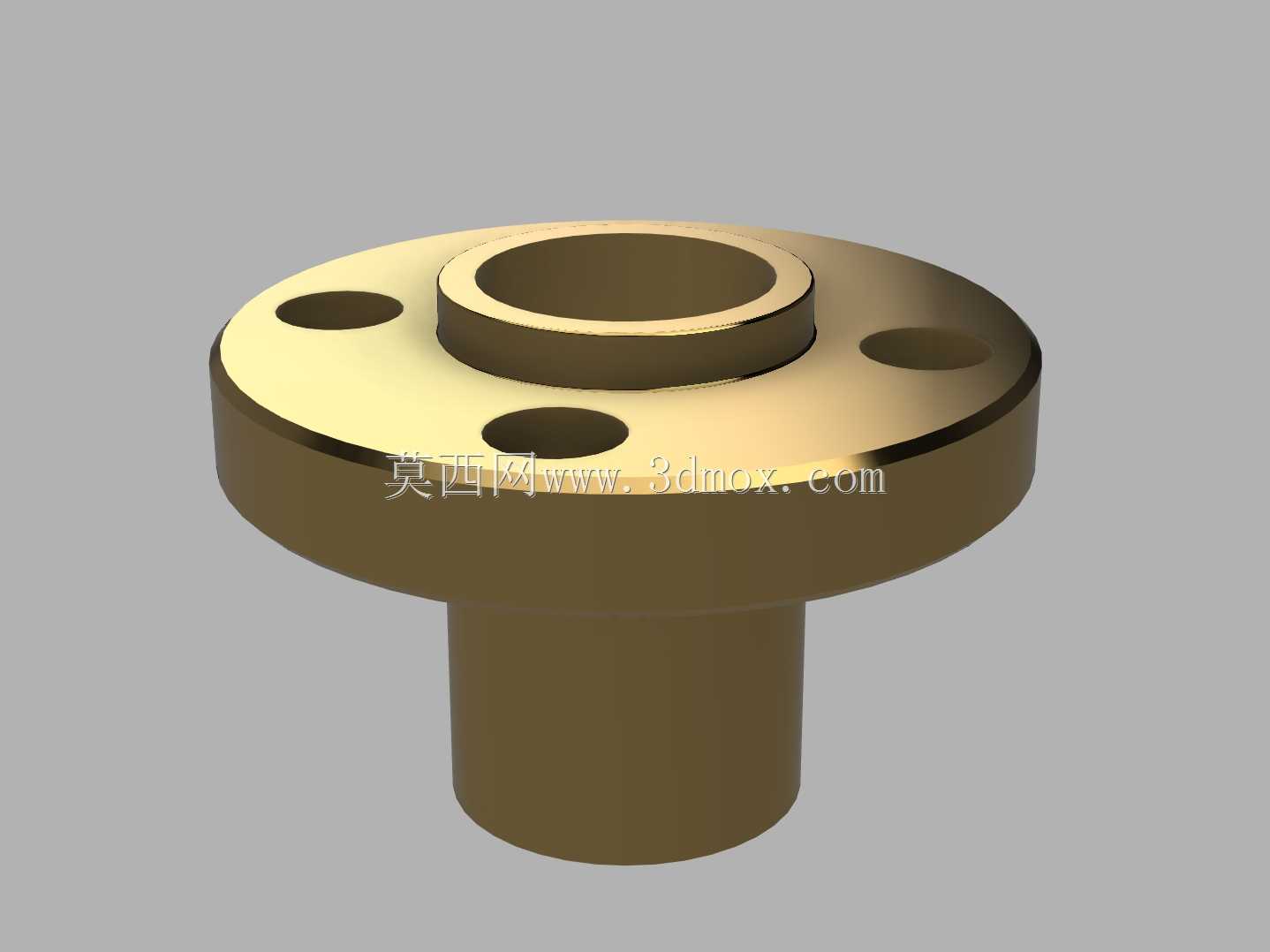

　　在直线传动模组、小型滑台、3D打印运动轴、桌面级数控设备的进给结构中，这类带法兰安装边的黄铜螺母是承担螺旋副传动的核心配套零件，和TR8规格的轧制梯形丝杆配合，将丝杆的回转运动转化为滑台的直线往复动作，相比塑料螺母具备更好的耐磨性能与负载能力，在持续往复运动的工况下能保持更稳定的传动精度，不易出现蠕变变形导致的背隙扩大问题。从结构设计来看，该螺母采用一体切削成型的黄铜材质，整体分为法兰安装段与螺纹啮合段两个部分，法兰端设计有三个均匀分布的沉头安装孔，安装时可直接通过内六角螺丝将螺母固定在滑台的安装基准面上，不需要额外设计螺母抱紧座，能有效缩减传动副的安装空间，降低滑台部分的结构复杂度。

　　法兰端面与螺纹段的同轴度是设计时需要重点控制的形位公差，若同轴度偏差超过0.02mm，会导致丝杆转动时出现卡滞、传动阻力不均的问题，长期运行还会造成螺纹副的偏磨，缩短整套传动组件的使用寿命。螺纹啮合段的长度经过匹配计算，和TR8导程的丝杆配合时，啮合牙数保持在8-10牙，既可以保证足够的接触面积分散轴向负载，又不会因为啮合长度过长导致加工难度提升、传动摩擦阻力过大。在实际选型应用时，需要注意该螺母的安装边界尺寸：法兰盘的外径要和滑台上的安装沉孔尺寸匹配，三个安装孔的中心距要对应滑台安装面的螺丝孔位，螺纹段的外径要预留足够的避让间隙，避免滑台运动时螺母和周边的型材、传感器支架产生干涉。和普通的圆螺母相比，法兰式结构的抗扭转性能更好，

　　不需要额外设计防转结构，依靠三个安装螺丝的锁紧力即可承受传动过程中的反扭矩，不会出现螺母跟转的问题。在小型自动化设备的上下料滑台、视觉检测设备的调焦机构、实验室精密位移平台中，这类黄铜传动螺母的应用十分普遍，黄铜材质本身具备自润滑特性，在定期涂抹润滑脂的工况下，长期运行的磨损量远低于普通工程塑料螺母，适合中等负载、中等运动速度的直线传动场景。设计建模时，需要重点还原法兰端面的沉孔结构、螺纹段与法兰的过渡圆角，过渡圆角的设置可以有效降低应力集中，避免安装锁紧时法兰根部出现开裂风险，同时三个安装孔的角度分布要严格按照120°均匀排布，保证安装时的受力均匀，不会因为锁紧力不均导致螺母偏斜。在装配调试环节，

　　要保证螺母的安装端面和丝杆的轴线保持垂直，偏差过大会导致丝杆转动时的阻力波动，运行过程中出现异响、磨损加快的问题，通常安装时会配合百分表打表校正，将端面跳动控制在0.01mm以内，保证螺旋副的顺畅运行。这类螺母的材质通常选用铅黄铜，切削加工性能优异，加工后螺纹表面的粗糙度可以达到Ra1.6以下，能有效降低和丝杆啮合时的摩擦系数，减少运行过程中的发热问题，在持续往复运行的工况下，温升控制表现优于铝青铜或者锡青铜材质的同规格螺母，成本也更具优势，适合民用设备、小型工业设备的批量应用。
