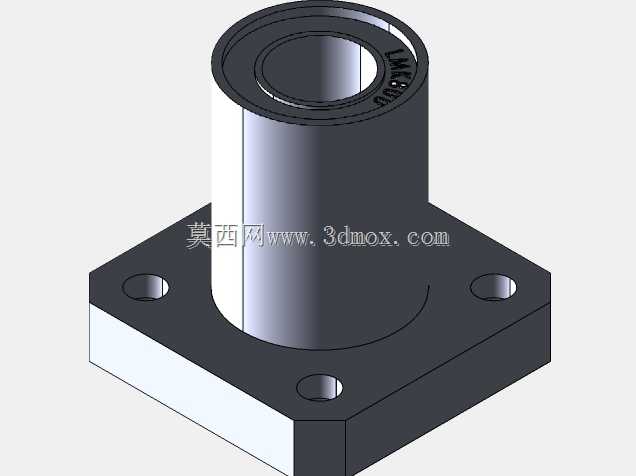

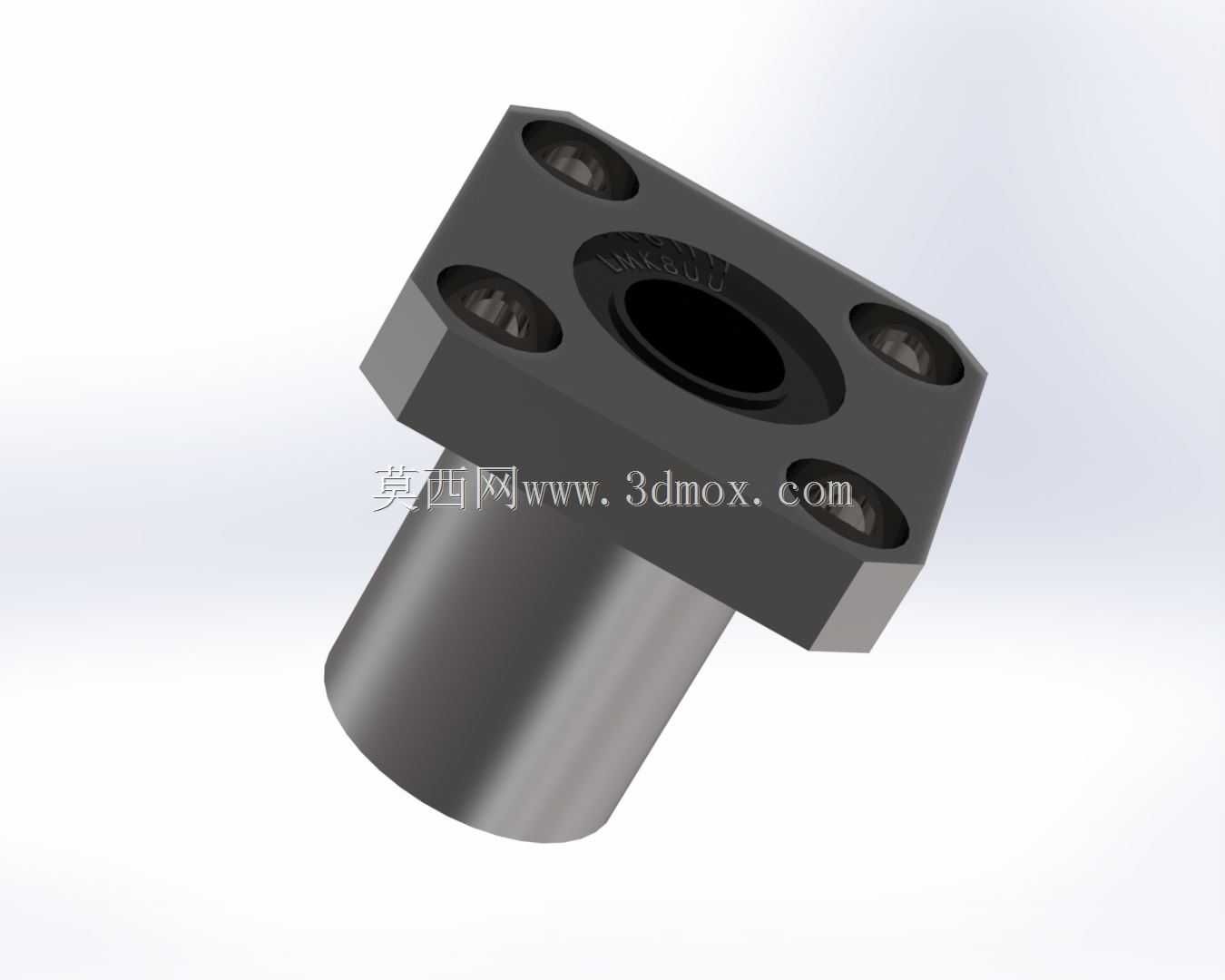

LMK8UU方形法兰直线滚珠导向轴承

　　方形法兰直线滚珠轴承常用于需要沿固定轴线完成往复直线运动的设备中，典型布置位置包括小型滑台、包装送料机构、检测设备探针模组、3D打印运动轴、点胶机Z向升降单元以及轻工自动化的推拉执行端。它本身不承担驱动功能，而是为光轴提供低摩擦、可重复的直线约束，使执行件在负载和行程变化时仍能保持较稳定的运动轨迹。

　　该类零件的核心结构由法兰座、圆柱套筒、保持架、循环滚珠及密封部位组成。法兰端采用切边方形轮廓，四个角部设置安装孔，装配时可直接贴合安装板表面，通过螺钉从端面压紧固定。相比圆法兰形式，方法兰在窄边布局和靠边安装时更容易利用板件空间，孔位方向也便于与矩形机架、铝型材滑台或钣金支座对齐。圆柱段伸入安装孔或悬置于支座一侧，内部容纳滚珠循环通道，轴径方向通过多列滚珠与光轴接触。

　　从工作方式看，轴承套在淬硬磨光的圆柱光轴上，滚珠在保持架引导下沿承载区滚动，并在回路中循环。运动过程中，滚珠把滑动摩擦转化为滚动摩擦，启动阻力较小，低速进给时不易出现明显爬行。对于轻载、高频往复或需要较高位置一致性的机构，这种结构能够降低推力损耗，并减少轴面磨损。需要注意的是，直线滚珠轴承更适合承受径向载荷和较小的偏心力矩，若机构存在较大悬臂负载，应通过双轴承并列、缩短悬伸或增加导向轴数量来提高刚性。

　　选型与建模时，首先要确认公称轴径为8mm，配套光轴应选用相应公差并保证表面硬度、粗糙度和直线度。轴承外形可分为法兰安装区与套筒导向区两部分：法兰盘决定板面占用边界，四个安装孔决定螺钉规格和扳手空间；套筒外径决定安装孔直径及配合长度；总长度则影响导向支撑跨距。三维布局中不能只画出中心孔，还应保留法兰厚度、孔边距、套筒台阶和端部倒角，否则在干涉检查时容易遗漏螺钉头、轴端挡圈或相邻连接板的空间冲突。

　　安装边界方面，法兰端面需要与运动轴线保持垂直，支撑孔与光轴应保持同轴。若采用单支座悬臂结构，轴伸出长度不宜过大；若两根导向轴平行布置，应控制轴间距公差和支座平行度，避免轴承在行程中产生别劲。方形法兰的优势在于固定后抗转能力较好，螺钉拧紧顺序建议对角逐步施加，防止法兰面受力不均导致套筒微变形。对于粉尘、切屑或纤维较多的场景，应关注端部密封和润滑维护，污染颗粒进入滚珠回路会直接影响手感和寿命。

　　在设备用途上，这类轴承往往与光轴、轴支座、滑块板、驱动源共同构成直线运动单元。气缸或电缸提供推力时，轴承负责约束侧向位移；手动调节机构中，它能让滑座轻快移动并在锁紧后保持位置；检测工位中，探针或压头沿轴承导向上下动作，可减少偏摆带来的测量误差。它的成本相对较低、结构成熟、互换性强，适合标准化模组设计，但在重载、冲击载荷或长行程高刚性要求下，需要核算额定载荷、有效行程、安装跨距和润滑条件。

　　建立三维模型时，应重点还原法兰切边、安装孔阵列、中心通孔、套筒外圆和滚珠循环区域的外形关系。装配体中可将轴承设为同轴配合于光轴，法兰端面与安装板贴合，安装孔与螺钉建立对应位置。运动校核时，要让滑块在全行程内移动，检查套筒端部是否碰撞支座、管线是否干涉、螺钉装拆是否留有工具空间。对于工程图输出，则需表达法兰外形、孔位、内径、外径、总长和关键倒角，使加工采购与装配人员能够明确安装关系。
