高低压压缩空气集成供气系统装置

　　这套集成式高低压压缩空气系统，主要面向需要同时覆盖多压力等级供气需求的工业场景，在机械加工车间气动夹具供能、潜水作业气源保障、钻机气动动力输出、消防应急供气、工业环境吹扫等场景中都能适配。整套设备采用撬装集成式布局，将动力发生单元、干燥处理单元、储气稳压单元、控制分配单元全部整合在同一公共底座上，省去现场分体安装时的管路对接、基础找平工作量，现场仅需对接总电源与总出气管道即可投入使用，大幅缩短现场部署周期。

　　设计阶段针对不同压力区间的用气特性做了匹配优化：低压段覆盖45-60psi大流量用气需求，采用螺杆式压缩主机，相比同排量往复式主机，在该压力区间运行时电机负载更低、功耗更小，同时运行振动与噪音水平更优，适合车间内长时间连续供气；高压段配置多级往复式压缩单元，可输出300-5000psi的高压压缩空气，满足特殊工况的高压用气需求，两个压力区间的管路独立设置止回与安全泄放装置，避免压力串扰引发的设备故障。

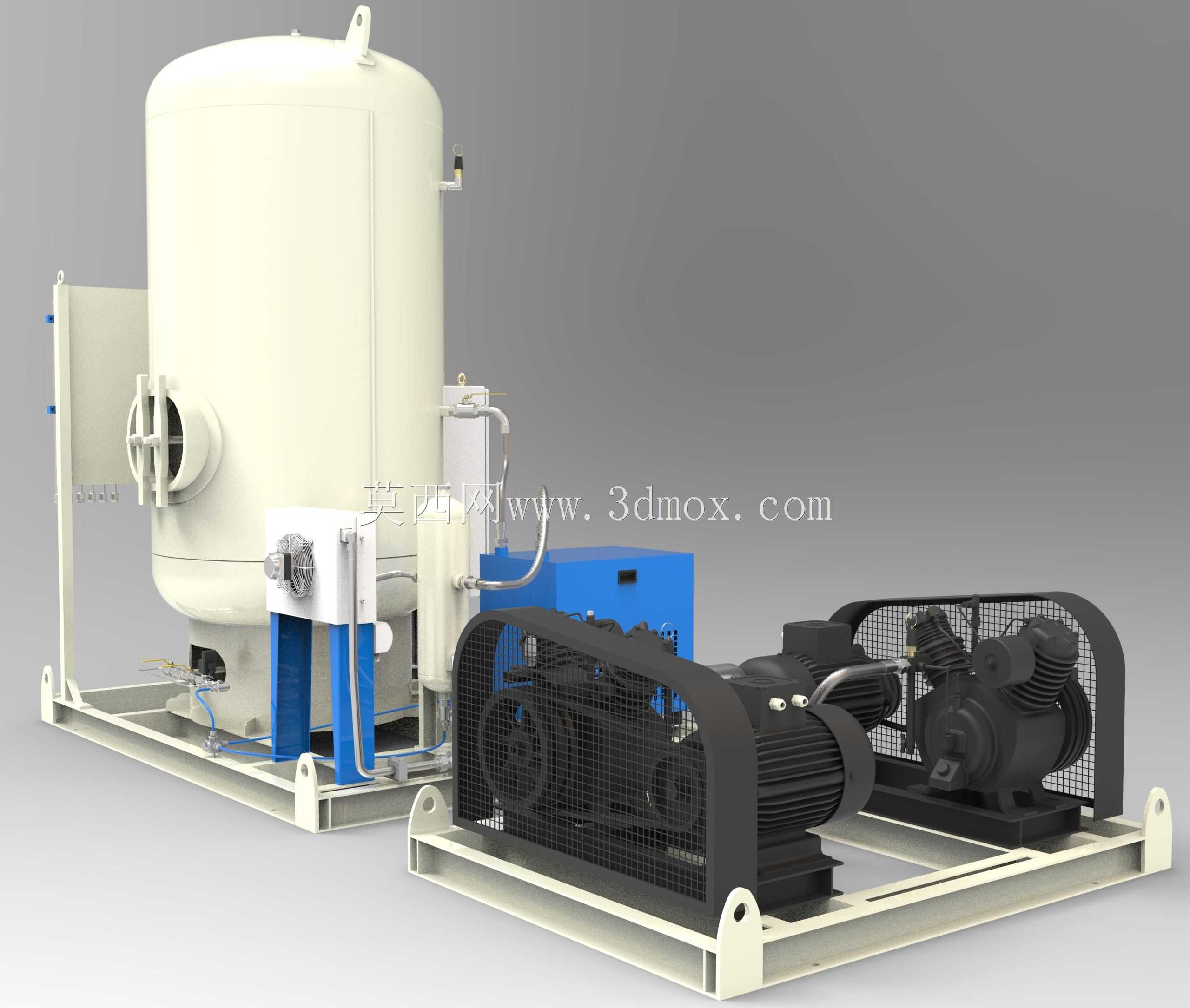

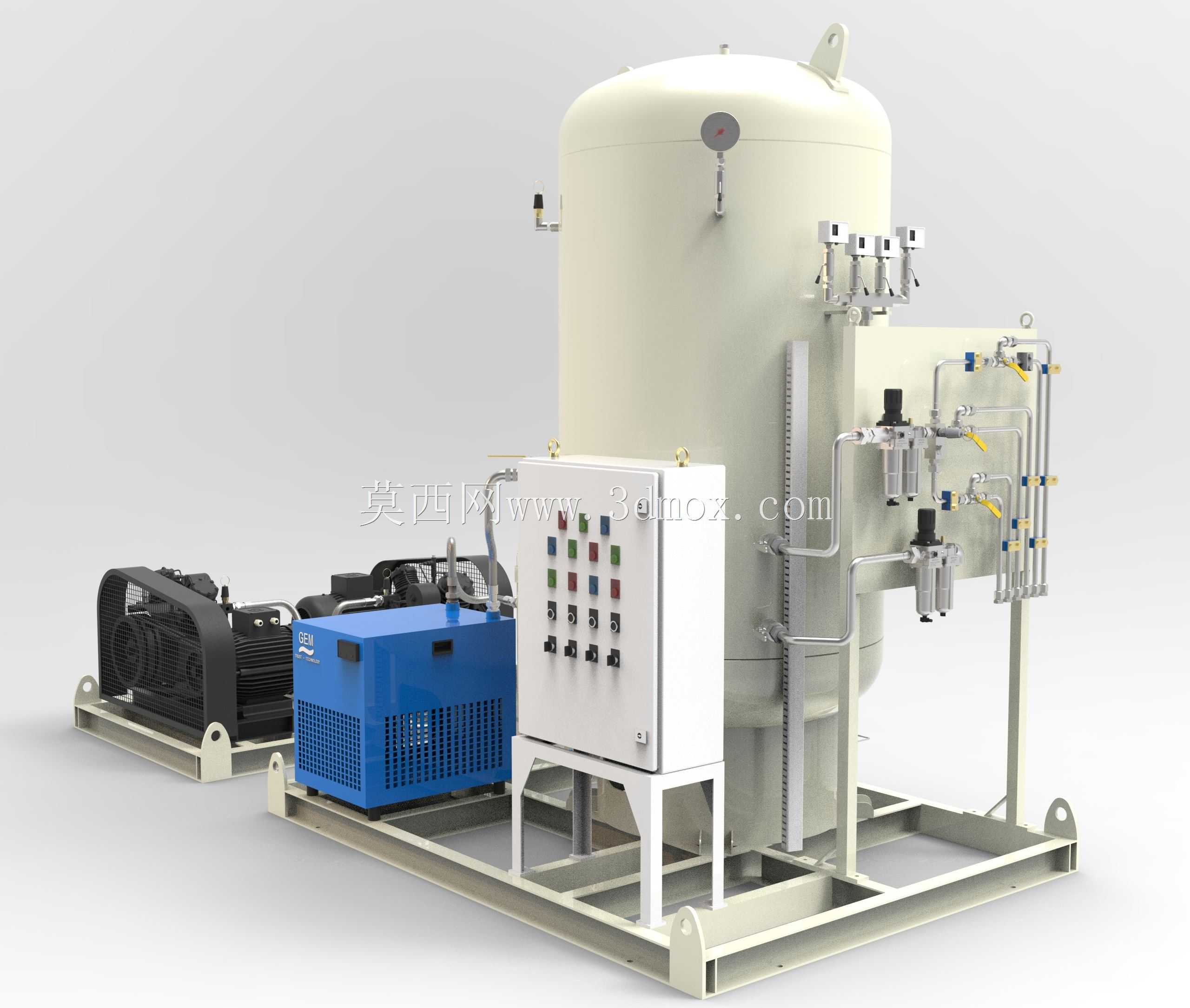

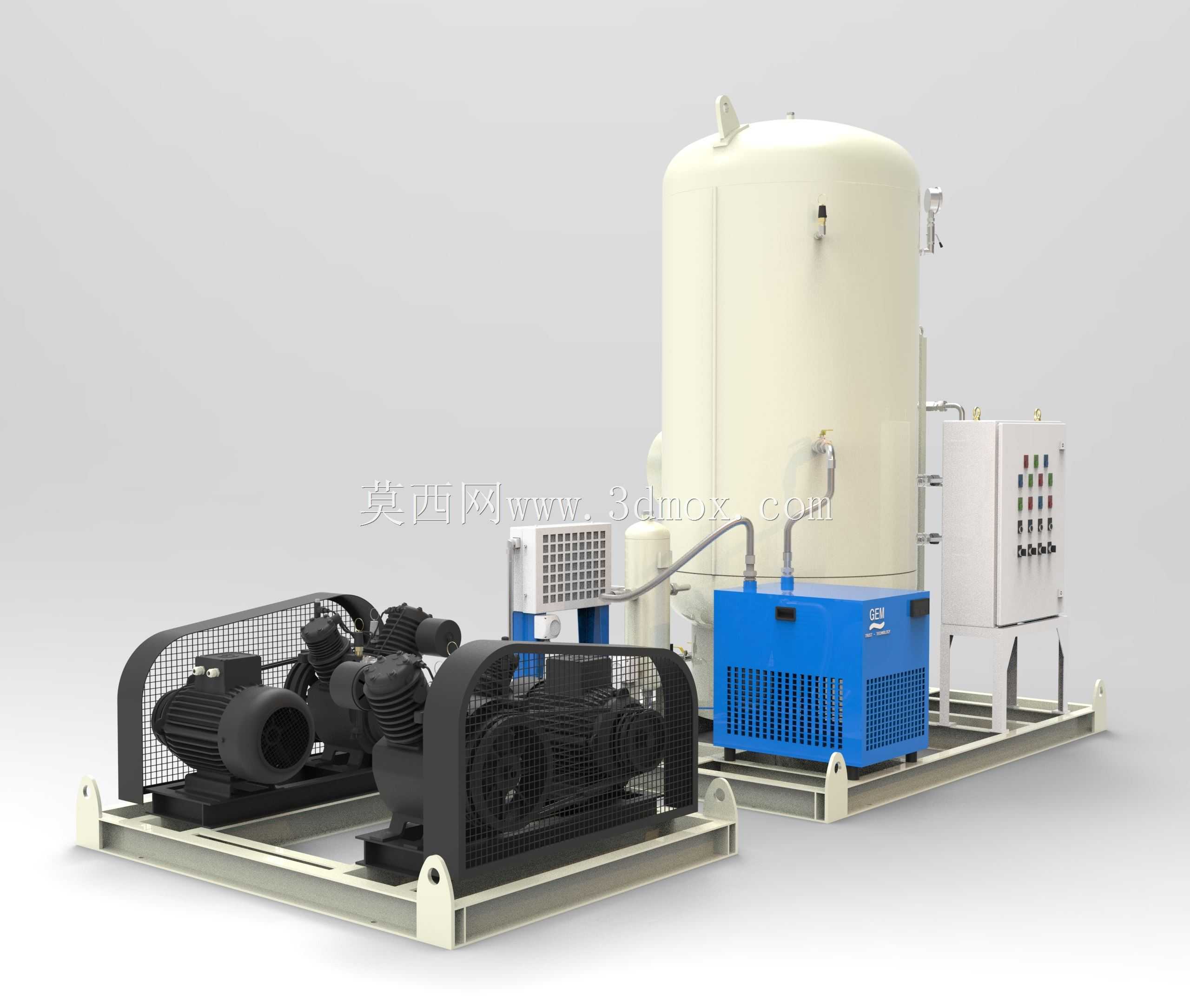

　　从结构布局来看，卧式布置的压缩主机与冷冻式干燥机布置在撬体左侧，干燥机出口直接通过不锈钢管路连接至中部的立式储气罐，减少管路弯折带来的压力损失；储气罐侧面集成多级精密过滤组件，可去除压缩空气中的液态水、油雾与固体杂质，满足不同洁净度要求的用气点需求；电气控制箱布置在储气罐侧前方，操作面板高度适配站立操作视角，所有控制按钮、压力显示仪表均朝向操作侧，日常巡检时无需绕到设备背面即可读取运行参数。

　　安装边界方面，整套撬体的底座采用型钢焊接成型，底部预留叉车孔位，方便车间内转运就位，设备运行时的检修通道预留宽度满足单人侧身操作要求，储气罐顶部的安全阀、压力表校验空间无遮挡，侧面的过滤滤芯更换位置预留足够操作空间，无需额外拆除周边部件即可完成日常维护作业。管路连接全部采用法兰与卡套结合的方式，低压段管路做镀锌防锈处理，高压段采用不锈钢无缝管，所有管路固定点均设置减震垫，避免设备运行时的振动传递到管路引发焊缝开裂问题。
