托盘输送线气动阻挡止动机构

　　在倍速链、辊筒线、摩擦输送线这类承载工装托盘的自动化产线里，工件到位后的精确定位与临时阻挡，往往不是靠电机停转来实现的。输送面持续运行、托盘随线体前移，若直接让驱动段急停，既会造成托盘惯性窜动，也会带来链条冲击、工位定位偏差等问题。这类工况下，止动器就是布置在线体侧边或输送面下方的执行单元，平时挡块缩回，不干涉托盘通行；工位需要停料时挡块升起，抵住托盘前端的限位面，使后续托盘在指定位置停住，完成装配、检测、扫码、顶升转台或机器人上下料等工序动作。

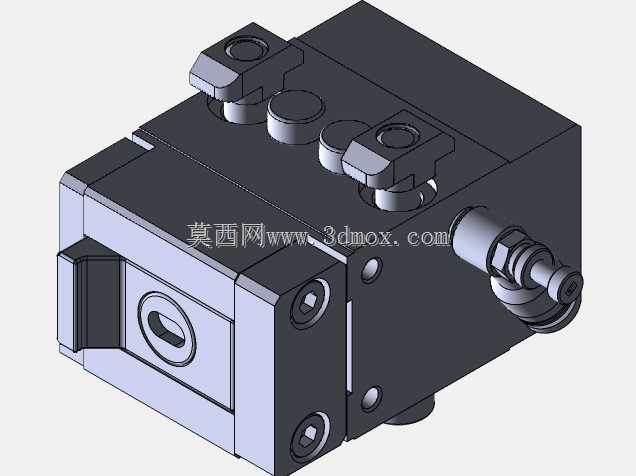

　　这套SG止动器的结构围绕小型气动阻挡场景展开。主体采用方块式箱体布局，内部容纳气缸、杠杆或直动顶出机构以及复位、缓冲相关零件，外部保留紧凑的安装基面，便于嵌入铝型材或钢制输送线的支腿、侧板之间。模型顶部可见可升降的阻挡头，其工作面用于接触托盘；侧面布置快插式气动接头，用于接入压缩空气，通过气路通断控制挡块的伸出与缩回。两侧六角结构对应安装、调节或锁紧部位，壳体上的小孔和螺钉则用于端盖固定、位置微调及装配维护。

　　从功能逻辑看，止动器并不承担整条线的驱动力，而是作为离散工位的“节拍门”。当托盘进入装配工位，传感器检测到到位信号后，电磁阀换向，气缸推动阻挡机构上升，挡块高出输送面并截停托盘；工序完成后，挡块下降至输送面以下，托盘重新随输送机构前进。对于多工位并列布局，多个止动器可分别控制不同托盘的放行与等待，使线体形成积放、分隔、逐工位流转的节奏。它在汽车零部件装配、家电总装、电子检测线、锂电包装段、机加工自动上下料线中都很常见，尤其适合工装板、托盘、载具需要稳定停位的场合。

　　设计这类机构时，首先要处理的是冲击载荷。托盘在12m/min线速下运行，虽然速度不算高，但250kg级总载荷带来的动量不能忽略。若挡块与托盘刚性硬撞，长期运行会造成挡块磨损、连接螺栓松动、托盘反弹甚至线体骨架振动。因此结构上通常会在阻挡头接触区、气缸运动末端或内部杠杆路径上设置缓冲与吸能环节，使碰撞过程由瞬时刚性接触变为短行程减速。模型中厚实的箱体和多螺钉紧固方式，也体现了对反复冲击工况的考虑：受力不只集中在单个气缸杆上，而是通过壳体、安装底板和线体框架共同传递。

　　外形与安装边界是三维选型时最容易被忽视的部分。该止动器整体接近立方形模块，顶部阻挡头在缩回状态下应低于托盘底面或输送承载面，在伸出状态下只需高出足够的拦截高度即可，过高会增加碰撞力矩，过低则可能因托盘公差或翘曲而脱挡。侧面气接头需要预留插拔空间和气管弯曲半径，不能紧贴线体侧板；底部或侧部安装面要与输送梁的型材槽宽、螺栓孔距匹配。若布置在双列倍速链中间，还要核对挡块与链条、工装板导向边、顶升板之间的干涉关系；若布置在线体外侧，则需保证阻挡力方向与安装面法线一致，避免单侧悬臂受载。

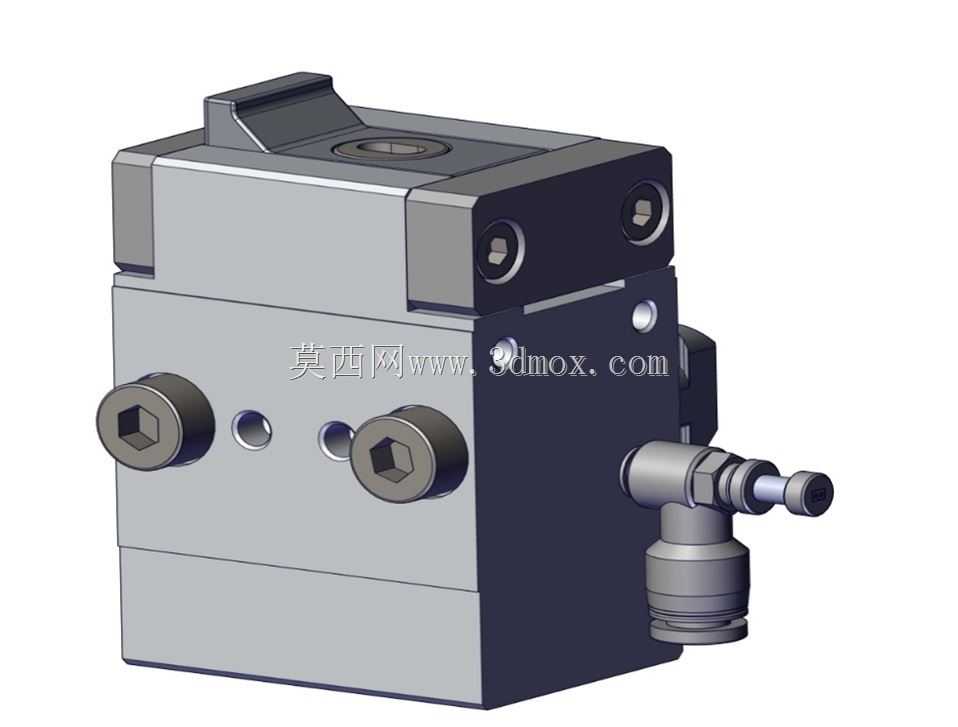

　　从建模角度看，该模型把外部接口表达得比较完整：主体壳体、顶部活动挡块、侧置气动接头、紧固螺钉和定位小孔均有体现，适合在输送线总装中作为工位阻挡元件进行空间校核。结构设计人员可据此检查托盘停位高度、挡块接触点、气路走线和维护空间；电气与气路设计人员可根据接头规格确定电磁阀、节流阀和气管直径；现场调试时，则可通过调节排气节流来改变挡块动作速度，降低下落噪声和上升冲击。

　　实际使用中，止动器的拦截位置应尽量靠近托盘重心约束方向，接触点不宜过高，否则托盘容易产生抬头或偏转。对于重载托盘，可在挡块接触面上增加耐磨垫或可调限位螺钉，用磨损补偿的方式保持停位精度。若线体需要频繁启停，还应关注气缸寿命、密封圈状态以及挡块工作面的磨损量。整体而言，这类模块的价值不在于复杂外观，而在于把气动执行、机械阻挡、缓冲吸能和线体安装集成在一个小体积单元内，为托盘输送系统提供可靠的工位分隔与准确定位。
