医疗部件保护盖注塑模具三维结构

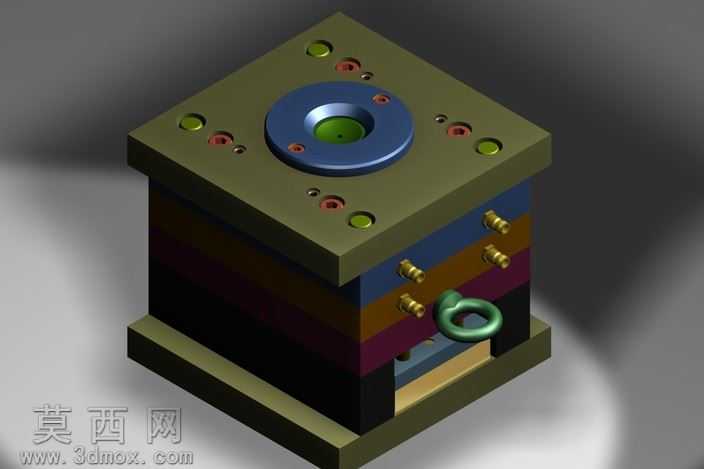

本作品为医疗部件保护盖的注塑模具三维设计成果，建模过程严格遵循注塑模具设计规范，完整还原了标准模架的全部装配结构。建模阶段从保护盖塑件的结构特征出发，先完成塑件的三维实体构建，基于塑件的分型面特征完成型腔与型芯的拆分设计，模架部分选用标准两板模结构，依次完成定模座板、定模板、动模板、动模座板、支承板、推板固定板、推板等标准模架组件的建模，各板件上的连接螺丝孔、定位销孔、导柱导套安装孔均按照标准模架参数精准绘制，孔位同轴度、板件平行度均符合模具加工的公差要求。水路设计部分围绕型腔与型芯的冷却需求，在定模板与动模板对应位置布置了循环冷却水道，水道接口采用标准铜水嘴结构，侧方布置的四组水嘴可实现冷却水的多路循环，有效缩短注塑成型周期，保证塑件冷却均匀，避免出现翘曲、缩痕等成型缺陷。浇注系统部分采用中心浇口设计，定模侧的定位圈与浇口套按照注塑机标准接口尺寸建模，浇口套末端对接型腔中心位置，可保证熔融塑料均匀填充型腔，减少熔接痕的产生。模具侧方设计了吊环结构，方便模具的吊装与搬运，各模板之间的定位依靠导柱导套实现，合模时可保证型腔与型芯的精准对位，避免出现错模问题。渲染阶段对不同模具组件赋予了对应的材质，模架板件采用军绿色模具钢材质并做哑光金属质感处理，导套、水嘴、吊环等标准件采用黄铜与亮面钢材材质区分，定模中心的浇口套做深蓝色氧化处理，通过不同材质的区分清晰展现模具的分层装配结构，渲染光影采用柔和的侧方打光，突出模具各组件的轮廓与装配层次，完整呈现模具的整体外观与细节结构。设计过程中充分考虑医疗部件保护盖的成型精度要求，对型腔的表面粗糙度、脱模斜度均做了对应设计，推板推出机构可实现塑件的平稳脱模，避免推出过程中塑件出现变形、顶白等问题，整套模具结构紧凑，各组件装配关系清晰，可直接用于模具加工的参考与教学演示。
