一寸螺纹截止阀配气动执行机构

　　这套带气动执行机构的一寸螺纹截止阀，在化工、轻工、公用工程和中小型流体管线上使用频率很高，尤其适合需要远程开关、频繁动作但现场人工操作不便的位置。阀体通过螺纹直接接入管路，省去了法兰配对和大片安装空间，在紧凑管廊、设备旁支管、试验台架以及改造项目里更容易布置。

　　从现场使用角度看，截止阀承担的是管路截断和介质隔离任务。阀瓣沿阀座轴线升降，关闭时密封面接触状态稳定，节流和切断能力比普通旋塞类结构更可控；配合气动执行机构后，操作人员不必在高温、喷淋、有害介质或狭窄位置近距离手动旋转手轮，只需接入压缩空气控制回路，就能完成阀门启闭。气动头上部预留吊环，便于车间装配、吊装和后期检修时挂取，侧面的控制附件和管线接口也为电磁阀、限位开关、定位器等配套元件留出了装配位置。

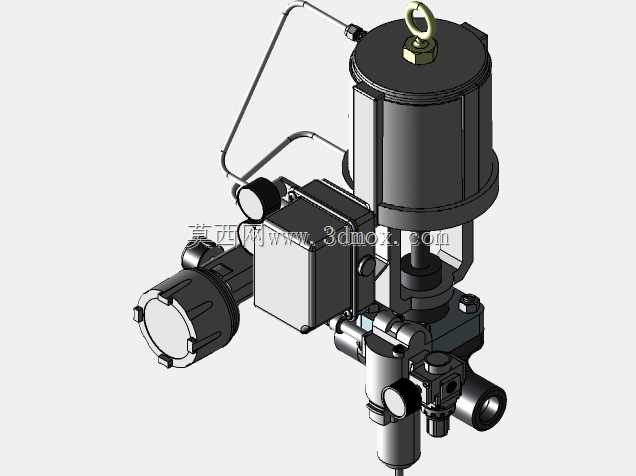

　　结构设计上，模型把阀门下部的流道、阀盖、阀杆连接段和上部气缸支架作为一个整体表达。下部阀体保留螺纹接口的外伸长度，工程布置时不能只看阀体中心高度，还要给管道螺纹拧入、扳手转动和保温层留出边界。上部气动执行机构的气缸直径明显大于阀杆，决定了支架处的横向占位；执行器顶部吊环、侧装控制盒及气路接头都会增加实际包络，管线密集区应避免把这些突出件压在靠墙或靠梁的位置。

　　选型校核时，首先要确认一寸螺纹端口与现场管螺纹标准一致，再根据介质压力、压差和阀座密封要求核算执行器输出力。气动头的推力不仅要克服介质作用在阀瓣上的不平衡力，还要覆盖填料摩擦、导向件摩擦和长期运行后的密封裕量。若阀杆行程与气缸行程匹配不当，容易出现关不到位、阀座压伤或开阀不足的问题；因此支架、联轴器和阀杆锁紧部位的同轴度在建模和装配时都需要重点检查。

　　安装边界方面，螺纹阀门虽然占地小，但竖直方向的尺寸不能忽略。执行机构位于阀体正上方，维修时往往需要向上提出气缸或阀杆组件，顶部应保留足够抽芯空间；阀体两侧还要预留管钳或扳手操作区，不能把管道紧贴墙排布置。对于有冷凝、腐蚀或冲洗要求的场合，模型中执行器与阀体之间的支架高度也值得关注，这段空间可以减少高温管道向气缸传热，也方便加装支架固定或接液防护。

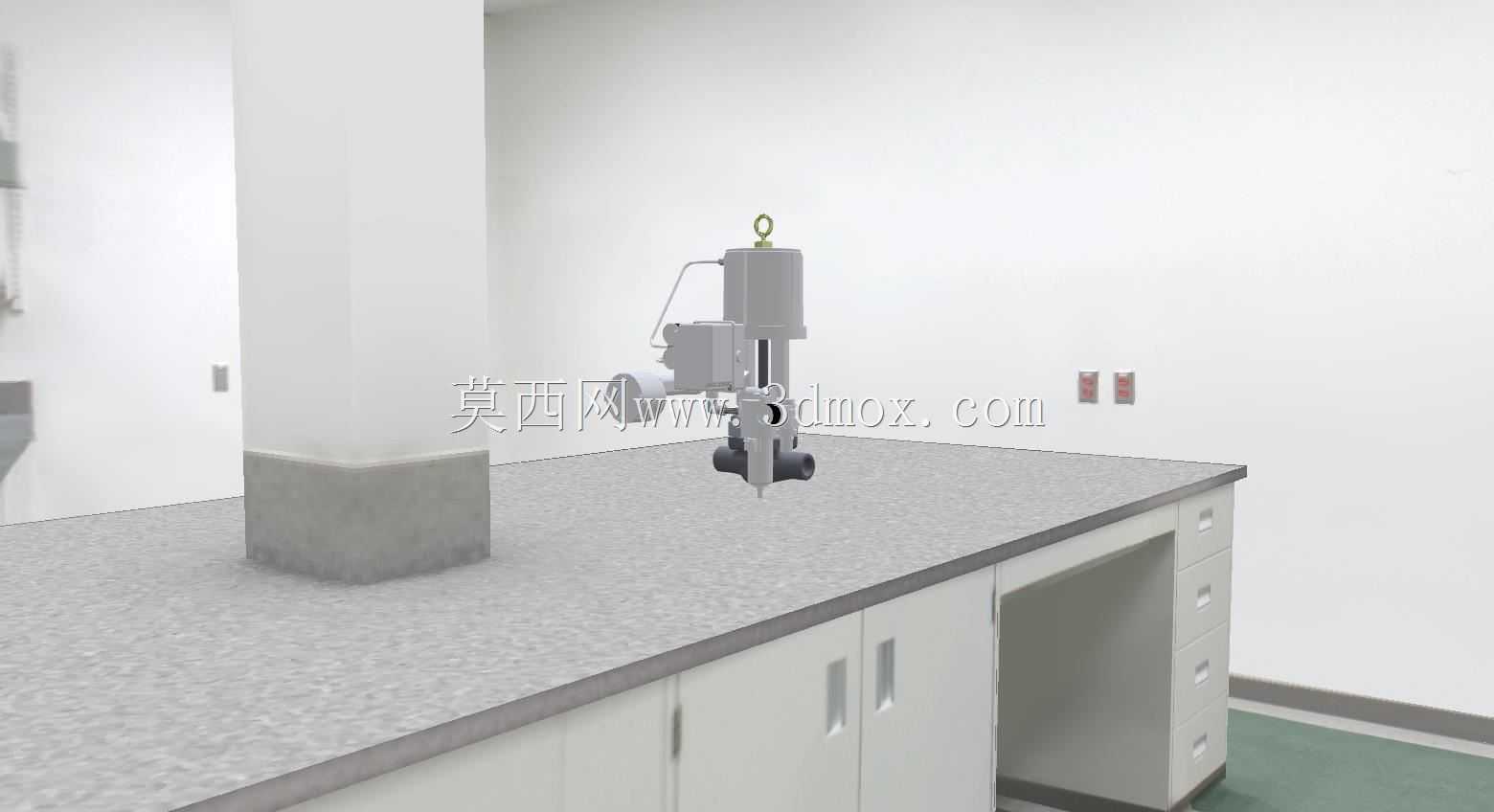

　　三维建模时，下部阀体应重点还原进出口螺纹段长度、阀体六角承扭面、阀盖压紧结构和中腔轮廓；上部则要表达气缸筒体、端盖、吊环、支架、阀杆连接件以及侧面附件接口。做设备布置时，可以直接用该模型检查管道标高、气动头与周边桥架的干涉、检修门开启方向以及气路管走线。对自控专业来说，执行器侧面附件位置还关系到电磁阀安装朝向和限位反馈线缆弯曲半径，提前在三维环境里核对，能减少现场返工。

　　这类阀门的价值不在于复杂外观，而在于把机械截断、气动驱动和安装维护边界集中在一个紧凑单元内。模型把螺纹端口、阀杆传动、气缸支撑和吊装结构完整呈现，既方便管路设计人员进行空间排布，也能帮助维护人员理解启闭动作路径和检修拆卸顺序。
