CA6140车床配套进料单向止回阀结构

　　在普通卧式车床的切削液供给、液压润滑回路中，进料单向阀是保障介质定向输送、避免回路压力倒灌的核心配套部件，这类阀件的结构合理性直接影响车床冷却系统、润滑系统的运行稳定性，一旦出现密封失效或反向泄漏，轻则导致切削液供给压力不足影响加工表面质量，重则造成液压润滑回路失压，引发导轨、主轴箱等关键运动副的异常磨损。

　　从实际应用场景来看，这款适配CA6140车床的进料单向阀，主要安装在车床冷却泵出口与切削液输送主管路的衔接位置，同时也可用于车床液压卡盘的供油回路中，承担单向导通、反向截止的功能。在冷却系统工况下，阀件需要耐受切削液中的金属碎屑冲刷、乳化液的长期腐蚀，同时适配车床启停过程中频繁的压力波动；在液压润滑回路中，则需要保证低压工况下的密封可靠性，避免停机时管路中的液压油回流造成泵体空转，下次启动时出现供油滞后的问题。

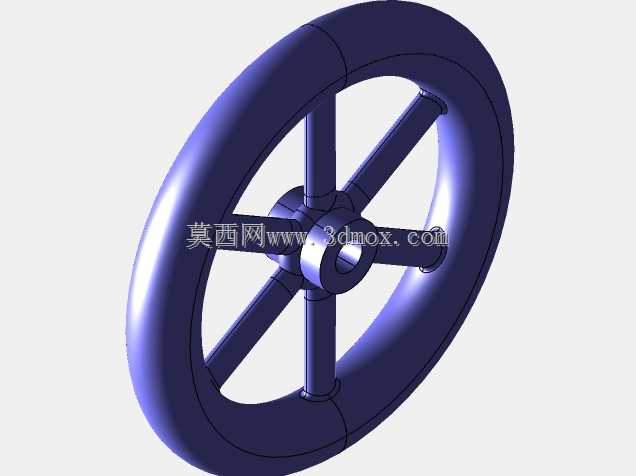

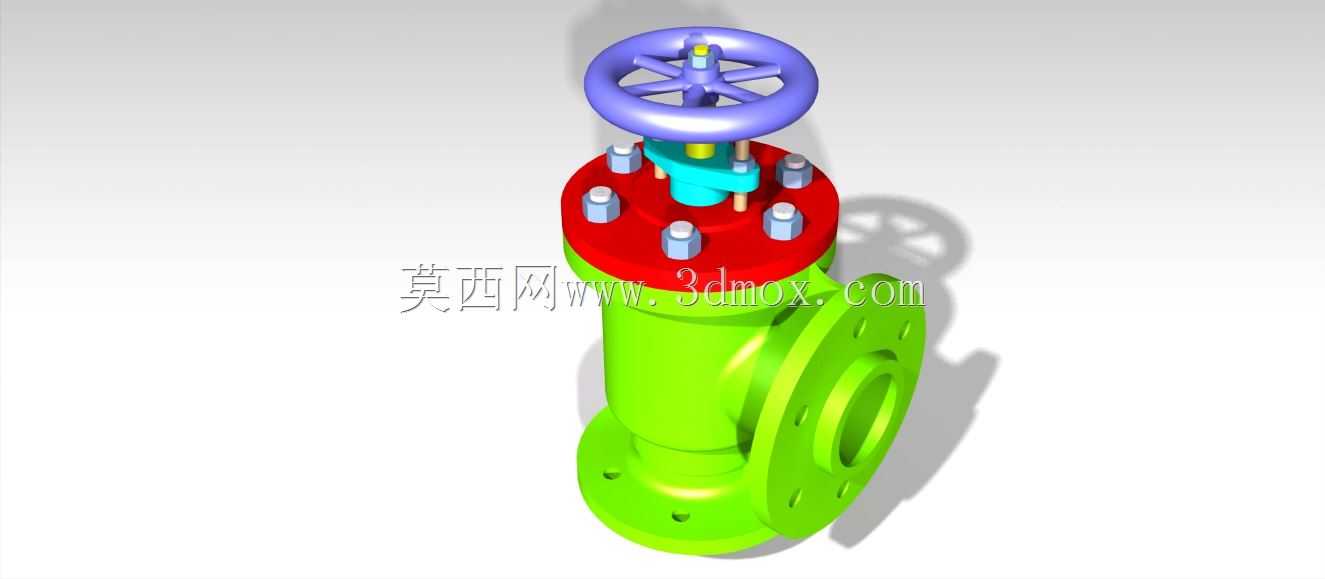

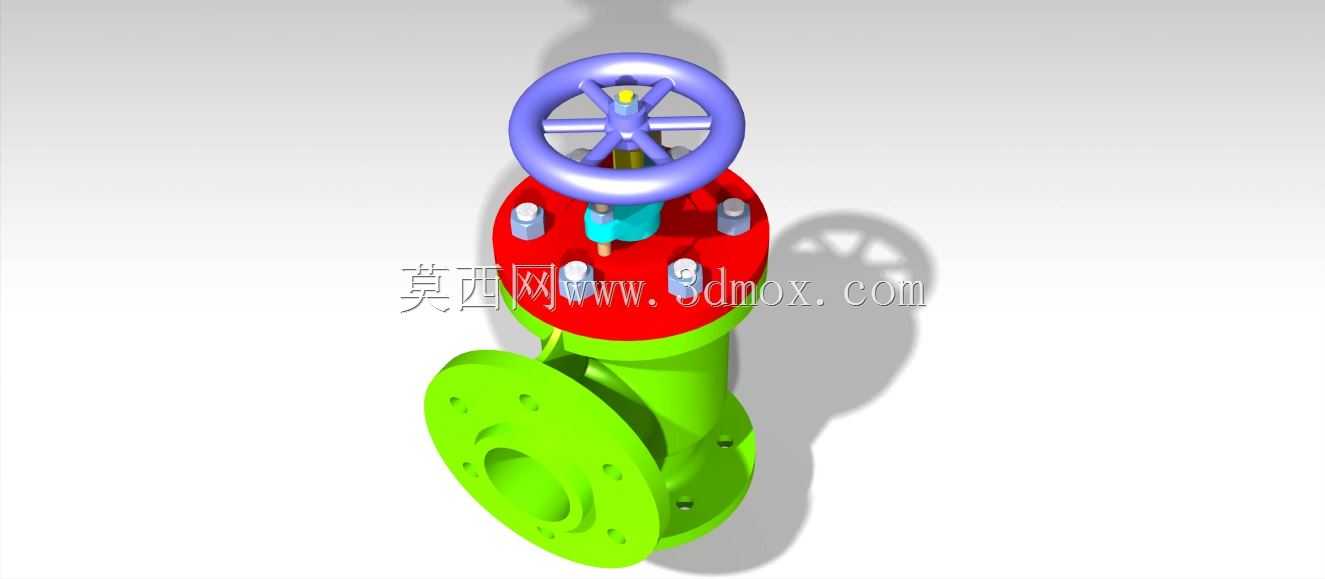

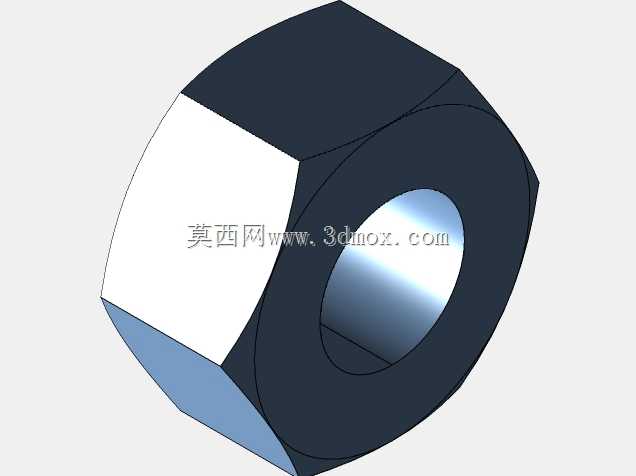

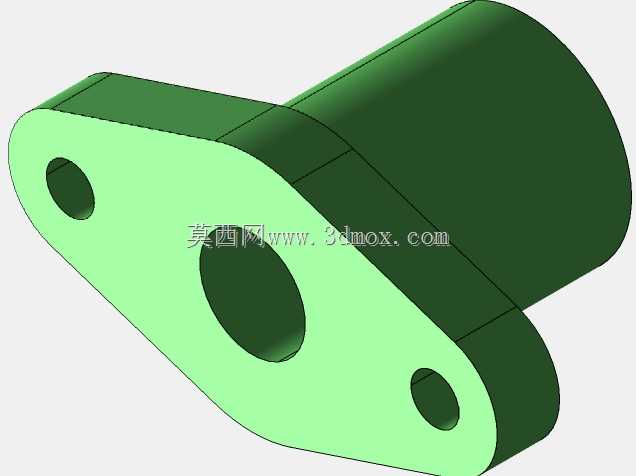

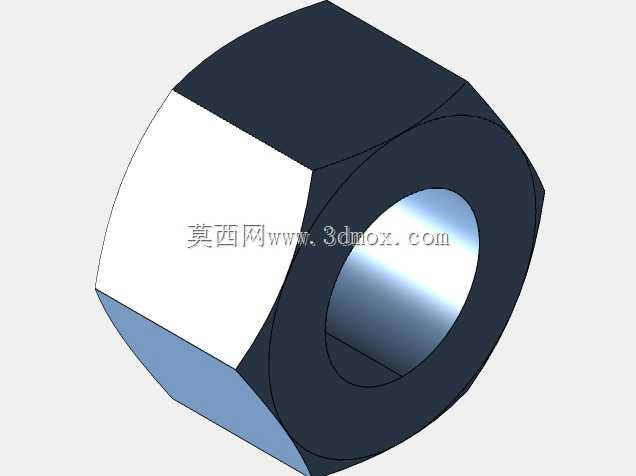

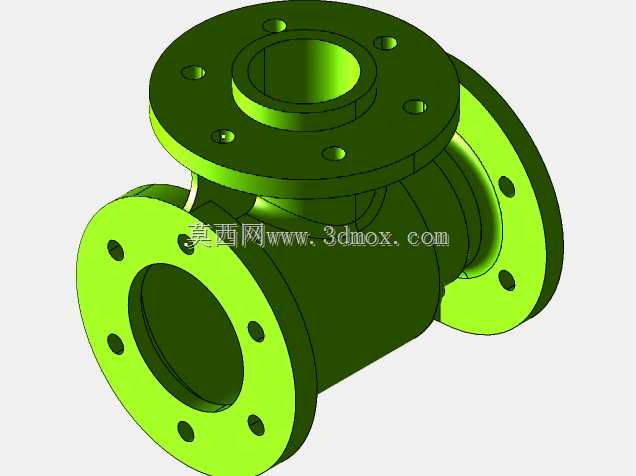

　　该阀件采用角式通流结构设计，进、出口轴线呈90°垂直布置，这种结构相比直通式止回阀更适合CA6140车床床身内部狭窄的管路排布空间，能够减少管路弯头的使用，降低管路沿程压力损失。阀体下部为法兰连接端，法兰端面上均匀分布螺栓过孔，可直接与泵体出口法兰或管路法兰对接，法兰密封面采用凸面结构，适配耐油橡胶石棉垫片，能够保证1.6MPa公称压力下的密封性能；上部阀盖与阀体采用螺栓紧固连接，阀盖与阀体的结合面设置密封垫片，避免介质从结合面渗漏。顶部设置手轮结构，手轮通过阀杆与内部启闭件相连，可在检修或应急工况下手动强制启闭阀件，弥补纯自动止回阀在故障状态下无法手动干预的缺陷。

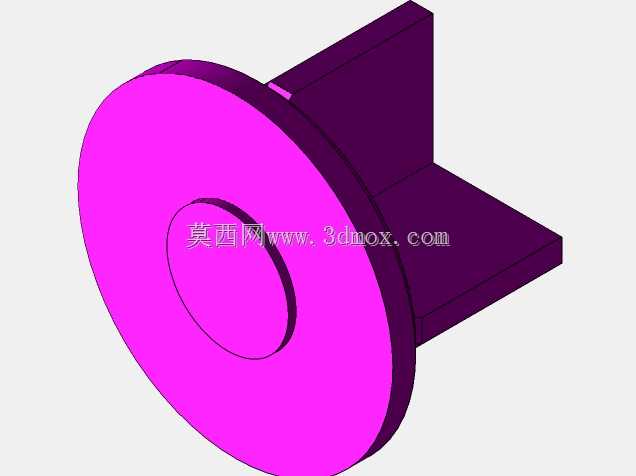

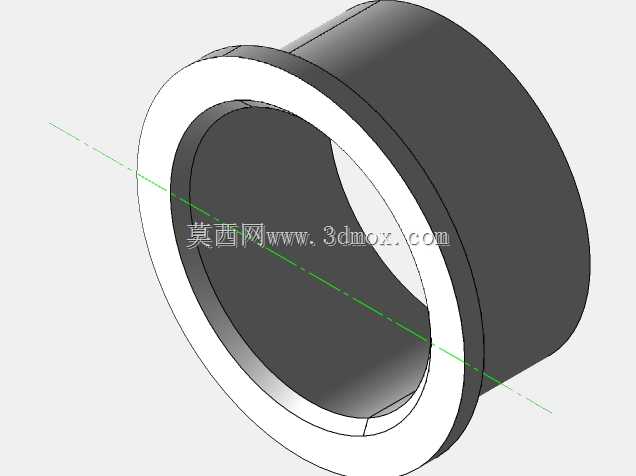

　　内部核心启闭结构采用旋启式阀瓣设计，阀瓣铰接在阀腔内部的枢轴上，枢轴采用不锈钢材质，表面做抛光处理减少转动阻尼，阀瓣密封面堆焊铜合金材质，既保证密封面的贴合精度，又能避免金属硬密封在频繁启闭过程中出现咬合磨损。当入口侧介质压力高于出口侧时，介质压力推动阀瓣绕枢轴向上翻转，阀件处于导通状态，介质从下部法兰入口进入阀腔，经过阀瓣与阀座之间的通流截面后从侧部出口流出；当出口侧压力高于入口侧，或是泵体停止运转时，出口侧介质压力与阀瓣自身重力共同作用，推动阀瓣压紧在阀座密封面上，实现反向截止，完全阻断介质回流路径。

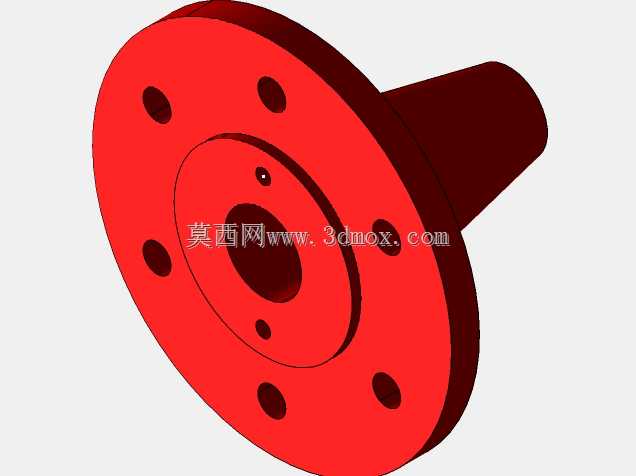

　　从安装边界尺寸来看，该阀件的法兰连接尺寸严格匹配CA6140车床冷却泵的出口法兰规格，法兰螺栓孔中心圆直径、螺栓孔直径、法兰厚度均与车床原有安装接口完全适配，替换安装时无需对原有管路进行切割或焊接改造，直接拆除故障旧阀后对齐螺栓孔、加装密封垫片、拧紧连接螺栓即可完成装配。阀件整体高度控制在220mm以内，侧部出口法兰的中心高度与车床原有切削液管路的中心高度一致，安装后不会与床身内部的其他管线、防护罩产生运动干涉。手轮的操作空间预留充足，安装后手轮外缘与周边结构的间隙不小于35mm，操作人员无需借助特殊工具即可完成手动启闭操作。

　　设计过程中针对车床的实际工况做了多处针对性优化：阀腔内部的通流截面做了圆弧过渡处理，减少介质流动时的湍流和压力损失，同时避免金属碎屑在阀腔内部的死角堆积，降低阀瓣卡滞的风险；阀瓣的启闭行程做了限位设计，最大开启角度控制在75°，避免阀瓣开启角度过大撞击阀腔内壁产生异响，同时保证阀瓣在介质压力下降时能够快速回座密封；所有过流部件的表面粗糙度控制在Ra3.2以下，减少切削液中碎屑的附着，日常维护时只需拆开阀盖即可直接清理阀腔内部和阀瓣密封面的杂质，无需将整个阀件从管路上拆下，大幅降低车床日常维护的工作量。

　　在实际选型适配时，需要注意该阀件的公称通径与车床原有管路通径保持一致，若通径选择过小会造成介质供给流量不足，导致冷却或润滑效果下降；通径过大则会增加阀瓣的启闭行程，在压力波动频繁的工况下容易出现阀瓣振荡，产生额外的噪音和密封面磨损。此外，该阀件的安装方向有明确要求，必须保证阀瓣的枢轴处于水平位置，同时介质流向与阀体上标注的箭头方向一致，若安装方向错误，阀瓣无法在重力和介质压力作用下正常回座，会完全失去止回功能。
