40×40欧标T槽工业铝型材结构件

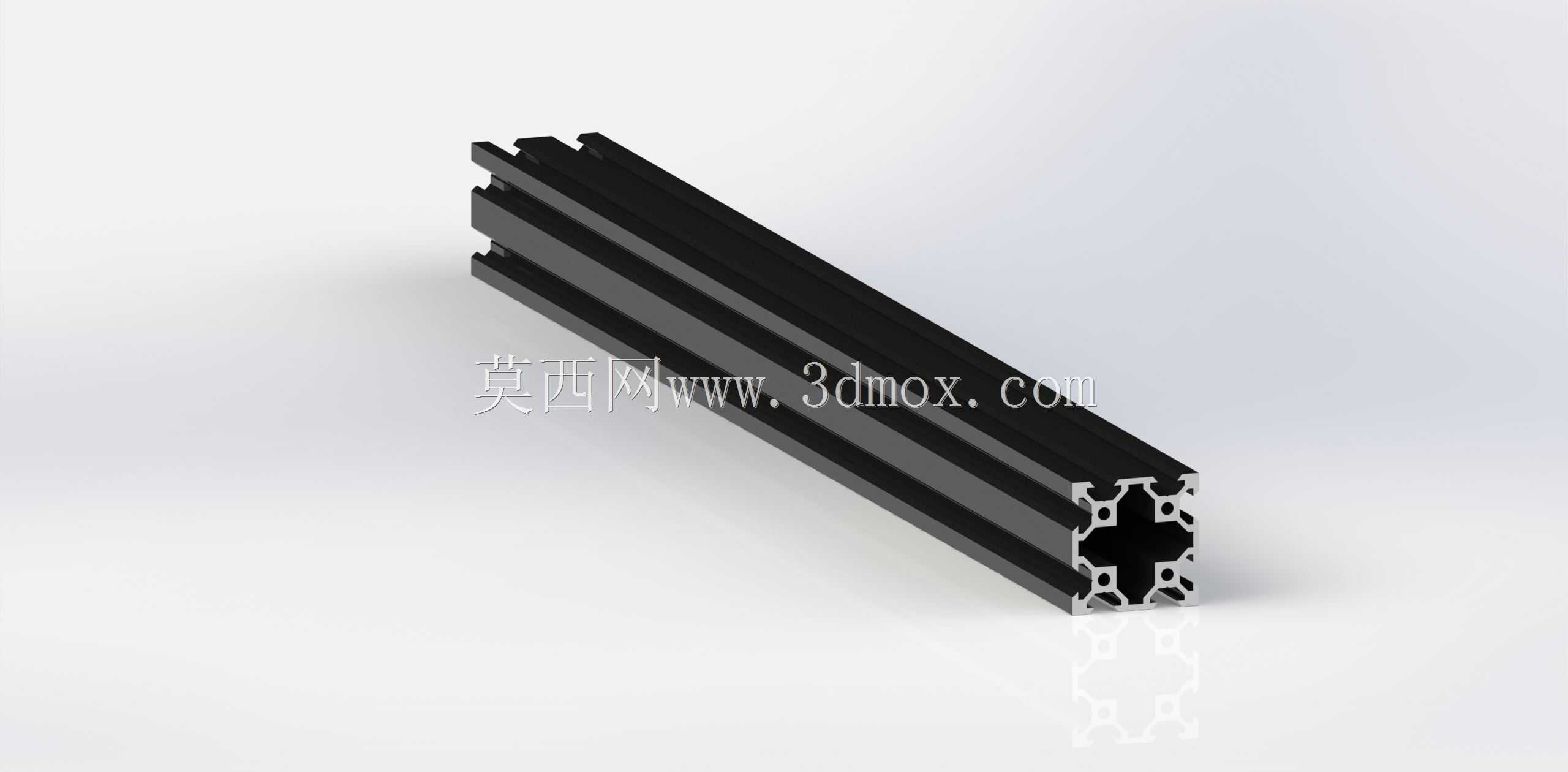

　　在非标自动化设备、机床防护改造、生产线工装台搭建的场景里，40系列方截面铝型材是出镜率最高的基础结构用材，这款40×40规格的型材，刚好卡在轻载与中载结构的承重平衡点上，做小型设备的主机架不会因为截面过大造成材料浪费，做输送线侧挡、传感器安装支架又不会因为刚度不足出现运行抖动。从截面设计来看，四个端面各开一条标准开口T型槽，槽口尺寸适配常用的M5、M6T型螺栓，安装时不需要在型材上额外打孔攻丝，只需要把螺栓头卡入槽内滑动到指定位置，配合法兰螺母就能完成锁紧，不管是后期调整光电开关的安装位置，还是加装防护门板的铰链，都不用拆解原有框架结构，现场改型的效率比焊接方管高很多。型材采用挤压成型工艺生产，外表面做阳极氧化处理，

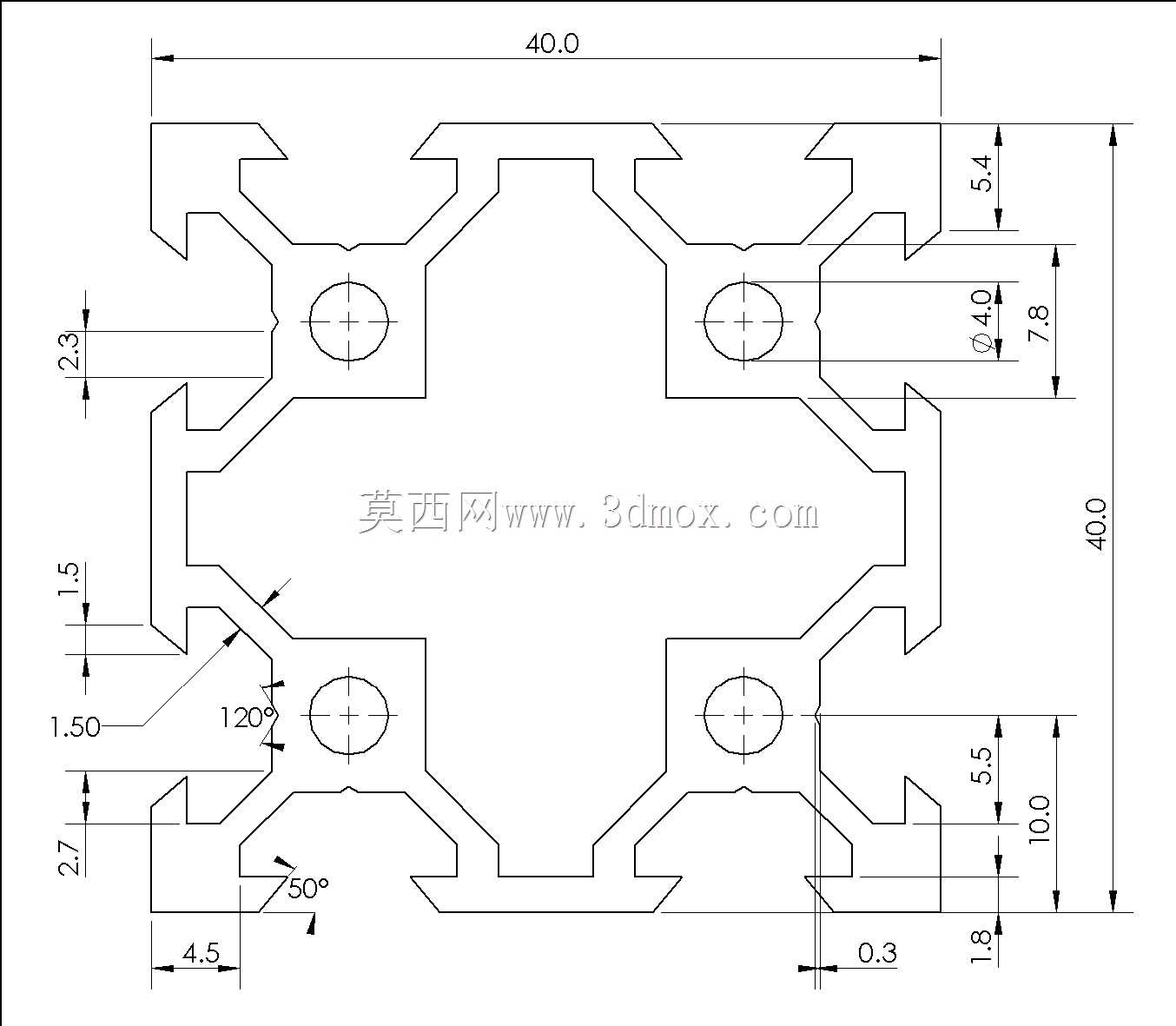

　　哑光黑的氧化层硬度足够应对车间日常的磕碰刮擦，不会像喷漆钢材那样用个两三年就出现漆皮脱落、锈迹渗流的问题，光滑的外壁也不容易积攒切削液、金属碎屑，日常维护只需要用干布擦拭就能保持整洁，用在洁净度要求稍高的电子组装生产线周边也不会掉屑污染产品。做三维建模的时候，要特别注意安装边界的预留：单根型材的公称截面是40mm×40mm，但T型槽的槽口有向内的收口结构，配套的端盖、角件的安装凸台会有0.2-0.5mm的嵌入量，要是按纯40mm见方去做框架的整体装配，相邻两根型材用直角角码连接的时候，会因为角件的厚度出现1.5-2mm的拼接缝隙，所以建模时要在型材端面的连接位置提前留出角件的避让空间，槽道内部的螺母滑动轨迹要做通长的干涉检查，

　　避免出现螺栓头卡入槽内后被内部加强筋挡住滑不到位的情况。从实际使用的承重表现来看，单根1米长的该型号型材，两端简支的状态下中部静载能到80kg以上，变形量控制在0.5mm以内，完全能满足小型检测设备机架、物料周转车框架、设备安全防护栏的刚度要求，要是搭建跨度超过1.2米的长框架，只需要在两根型材的槽内加装内置的钢质加强衬条，就能大幅提升整体抗弯性能，不需要更换更大截面的型材。型材截面中心的空腔是标准的方孔，既可以穿入设备的气管、电缆，实现管线的内置排布，让设备外观更整洁，也能插入配套的方形连接销，实现多根型材的快速拼接，不用额外做焊接或者打孔加工。在机床加工领域做夹具底座的时候，这款型材的T槽可以直接搭配T型滑块安装压紧钳、定位块，

　　比传统的铸铁平台重量轻70%以上，需要挪动工位的时候两个工人就能抬走，适配多品种小批量的柔性生产需求。做3D打印机的框架时，型材的平直度能保证运动轴的安装基准精度，氧化层的绝缘特性也能避免设备电路出现意外接地的问题，四个方向的T槽可以同时安装直线导轨、拖链、行程开关，所有附件都能实现无焊接装配，后期维护更换配件的时候不用破坏原有框架结构。建模时还要注意型材端部的攻丝预留，要是需要在端面安装脚轮、支撑脚，要在中心空腔的位置预留足够的壁厚余量，标准挤压型材的端壁厚度足够攻M8的螺纹，不需要额外加装预埋螺母，只要建模时把螺纹孔的深度控制在12mm以内，就不会出现攻丝穿通到T槽内部的问题，保证连接强度。
