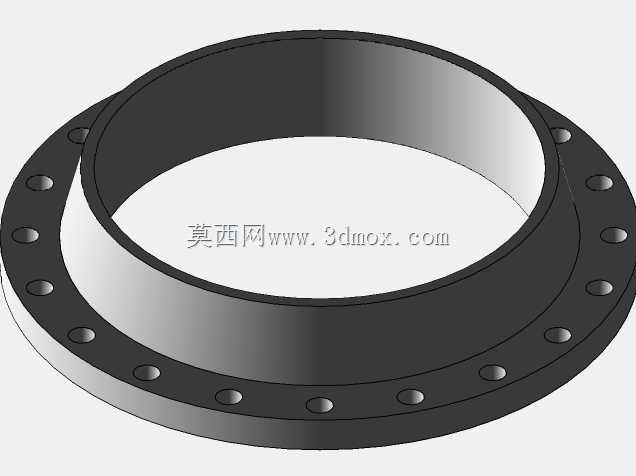

24英寸150磅RF面带颈对焊钢制法兰

　　在石化、市政给排水、大型化工装置的大口径管路布设场景中，24英寸规格的带颈对焊法兰是中低压工况下实现管路刚性连接的核心部件，这类150磅压力等级的RF面法兰，适配公称压力2.0MPa级的管路系统，常被用在循环水主管线、大口径工艺物料输送管、厂区公用工程管道的对接位置，相比平焊法兰，带颈结构的对焊法兰能通过颈部的锥形过渡结构分散管道运行时的应力集中，降低法兰盘与管道焊接位置的疲劳载荷，适配长期带温、带轻微振动的管路运行场景。

　　从结构设计逻辑来看，这款法兰的密封面采用突面（RF）形式，密封面表面加工粗糙度控制在Ra3.2-6.3μm区间，适配非金属软垫片、缠绕式垫片的密封需求，安装时通过均匀拧紧周圈螺栓，让垫片在密封面间产生足够的压缩回弹量，抵消管路内压产生的轴向推力与密封面间的微观间隙。法兰盘周圈的螺栓孔采用跨中分布设计，孔位与管廊支架的安装孔位、配对法兰的孔位严格同轴，避免安装时出现螺栓别劲、密封面压偏的问题；颈部的内径与对接管道的外径严格匹配，焊接时采用双面焊工艺，内侧封底焊保证管路内部无焊瘤凸起，降低管路输送介质时的沿程阻力，外侧焊缝做圆滑过渡，减少应力集中点。

　　安装边界层面，这款法兰的法兰盘外径、螺栓孔中心圆直径、螺栓孔数量与孔径均匹配ASME B16.5标准中24英寸150磅级的尺寸要求，对接管道的壁厚需与法兰颈部的壁厚公差控制在±1mm范围内，避免焊接时出现错边量超标影响焊接强度。安装过程中，密封面需提前清理干净无划伤、无焊渣残留，垫片放置时需与法兰中心同轴，螺栓拧紧需按照对角交叉顺序分三次加载，第一次加载到额定扭矩的30%，第二次加载到60%，第三次加载到100%，保证各螺栓受力均匀，避免局部压力过大压溃垫片或是压力不足导致密封泄漏。

　　实际工况应用中，这类大口径法兰常被用在循环水泵进出口、大型换热设备的主管路对接、储罐区的物料输送总管位置，运行过程中需定期检查法兰连接位置的泄漏情况，尤其是管路温度波动较大的工况下，需在冷热交变循环后对螺栓进行热紧，避免垫片因温度变化产生松弛导致密封失效。相比小口径法兰，大口径法兰的刚性更需重点考量，设计时法兰盘的厚度经过刚度校核，保证在螺栓预紧力与管路内压的共同作用下，法兰盘的翘曲变形量控制在允许范围内，避免密封面因变形出现间隙。颈部的高度设计也经过优化，既保证足够的应力过渡长度，又不会因为颈部过长导致安装空间占用过大，适配管廊上紧凑的管路排布需求，相邻法兰之间的安装间距可控制在标准范围内，无需额外预留过多操作空间。

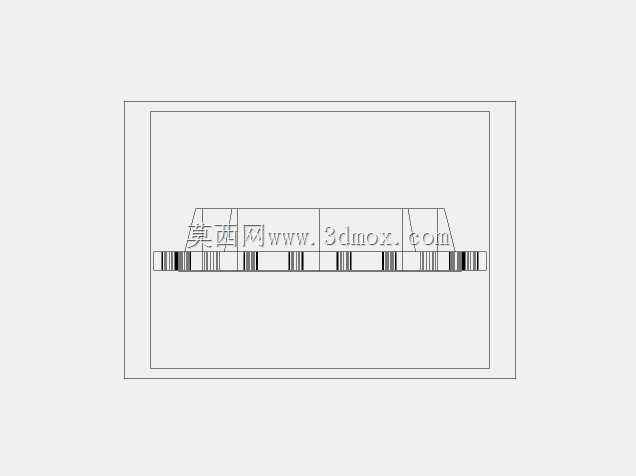

　　建模过程中，这类法兰的结构特征可通过旋转凸台生成主体带颈结构，再通过圆周阵列生成周圈的螺栓孔，密封面的水线特征可通过旋转切除生成，建模时需严格控制各尺寸的形位公差，尤其是密封面的平面度、螺栓孔的位置度，保证生成的三维模型可直接用于工程出图、管路装配干涉检查，在三维管路布设场景中，可直接调用该模型与管道、阀门、垫片等标准件进行装配，提前校验安装空间是否足够，避免现场安装时出现法兰与周边支架、其他管路碰撞的问题。
