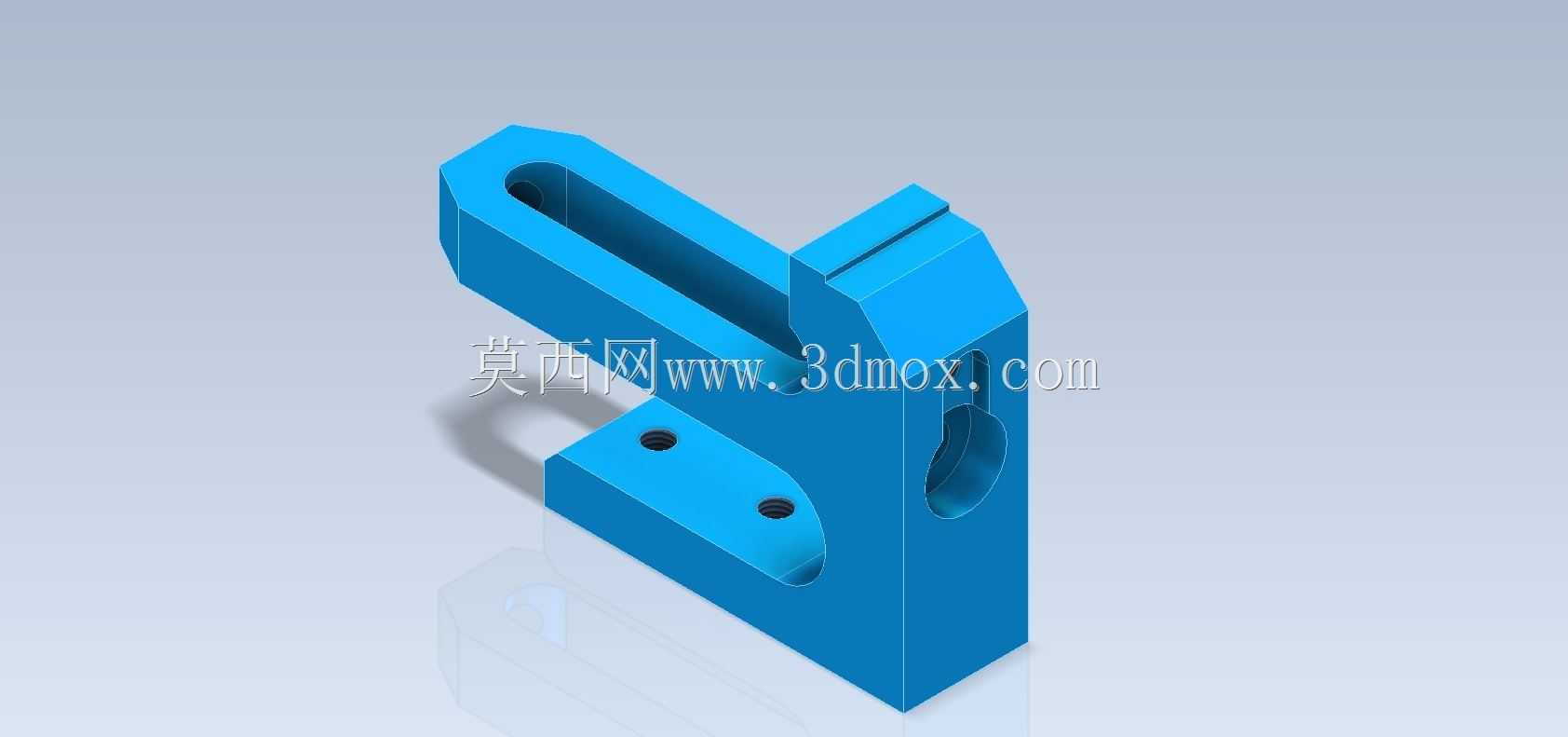

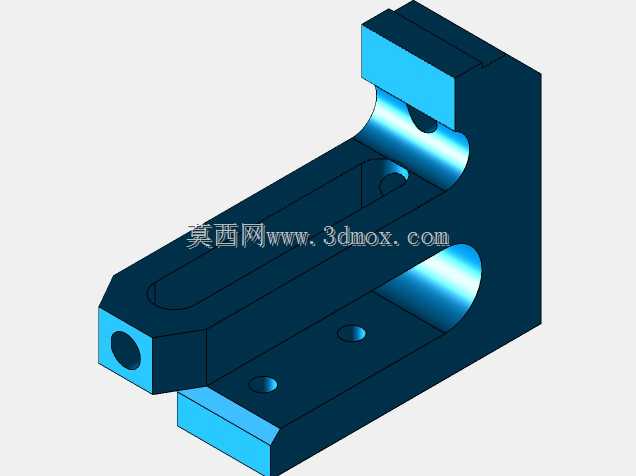

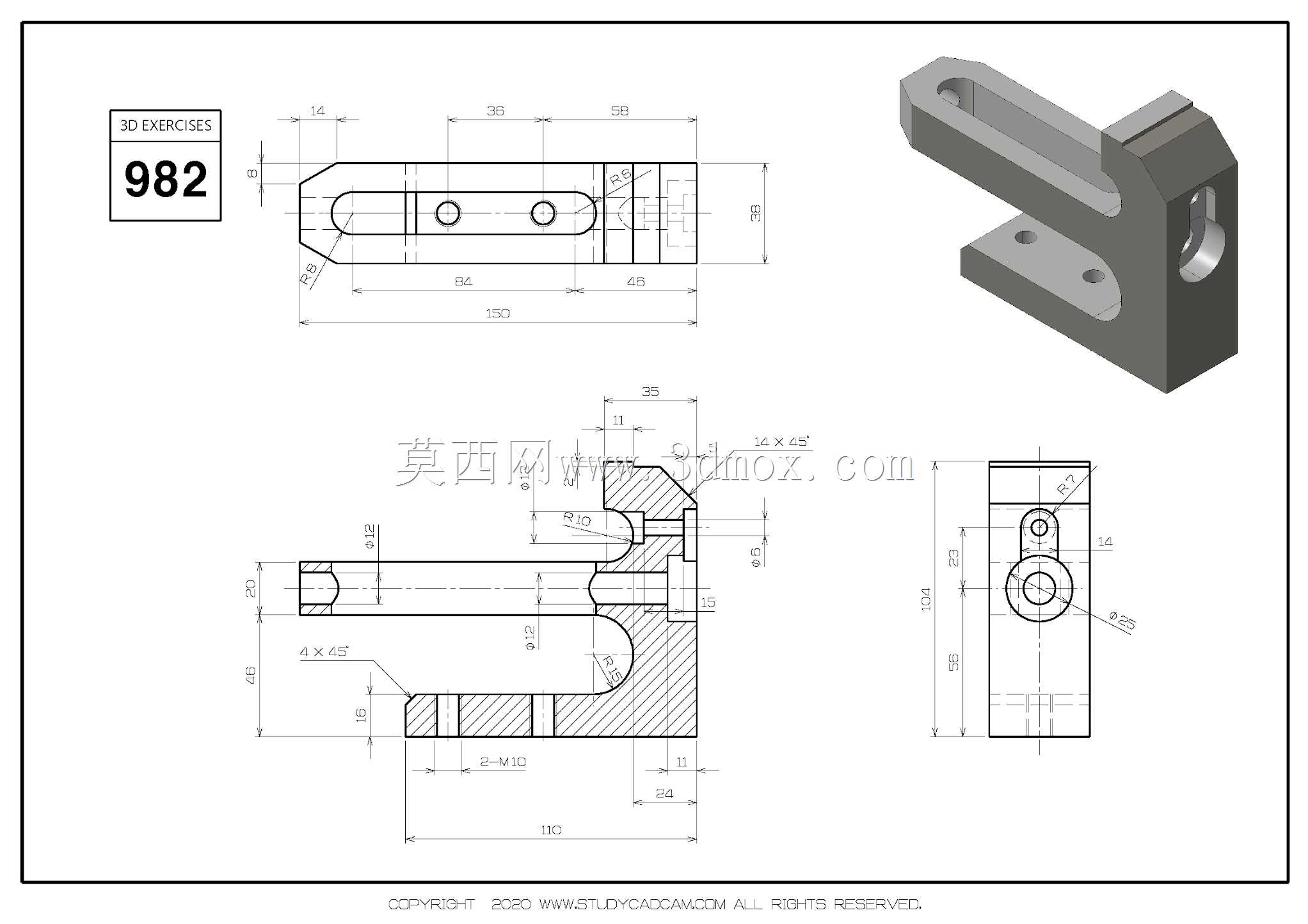

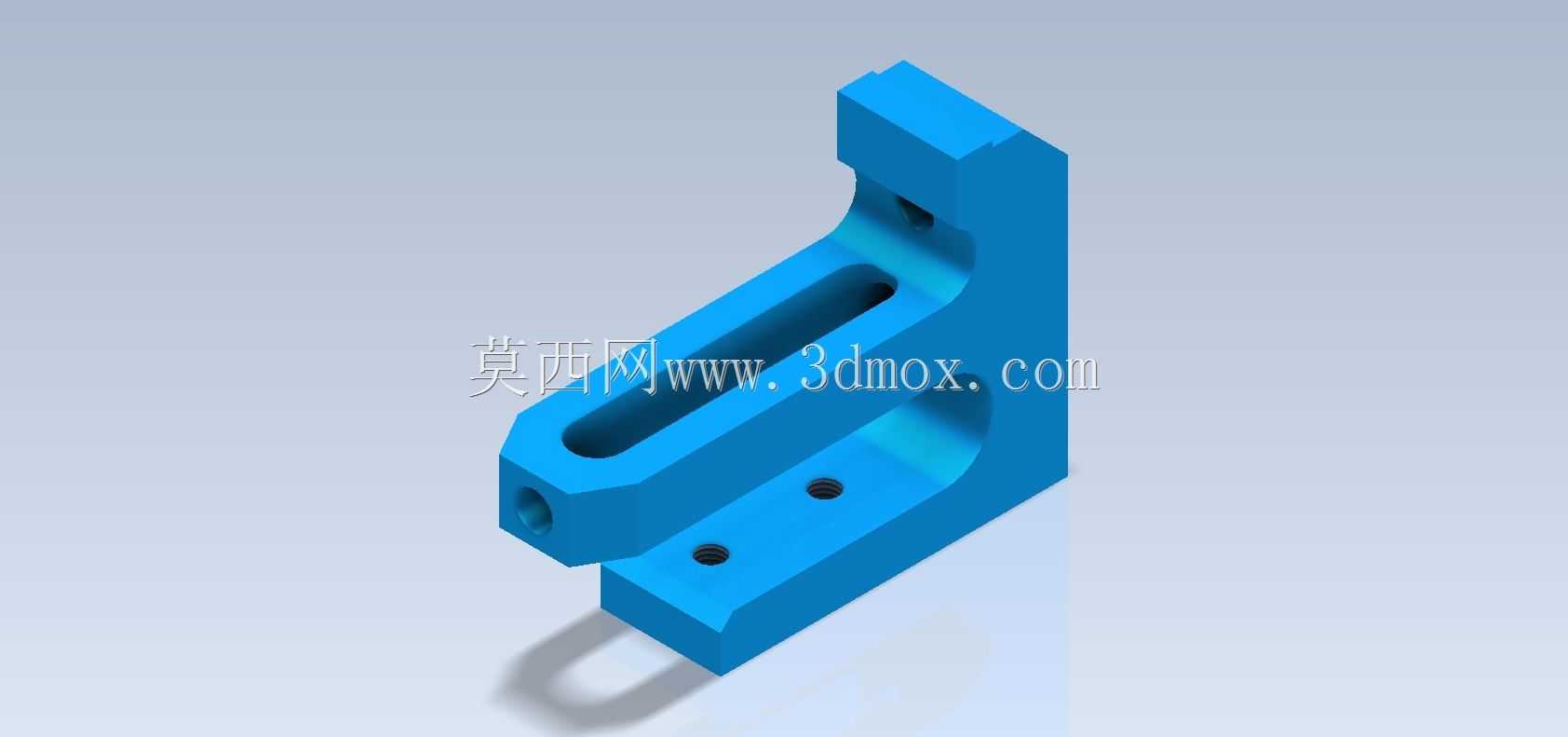

L型带长槽安装支座三维练习构件

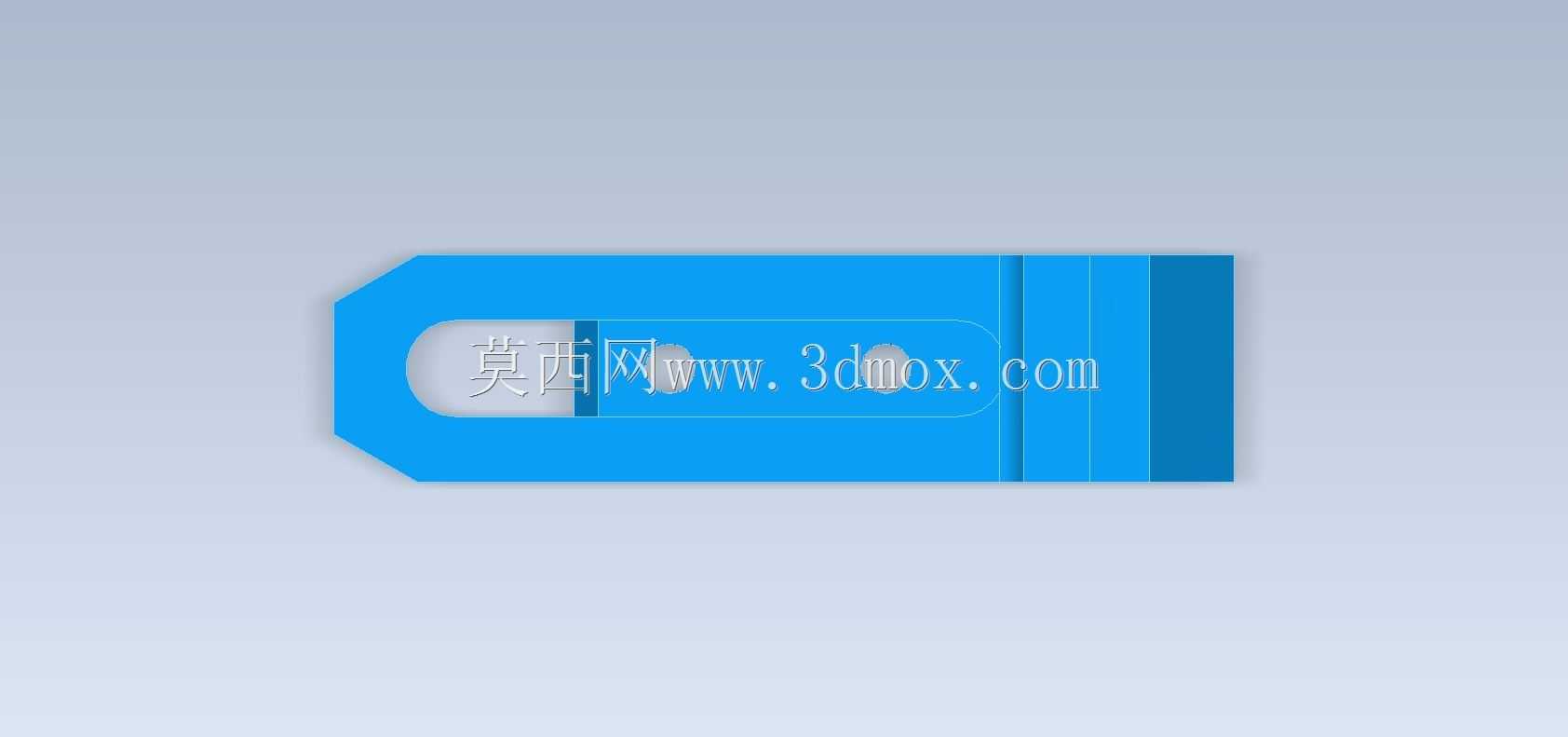

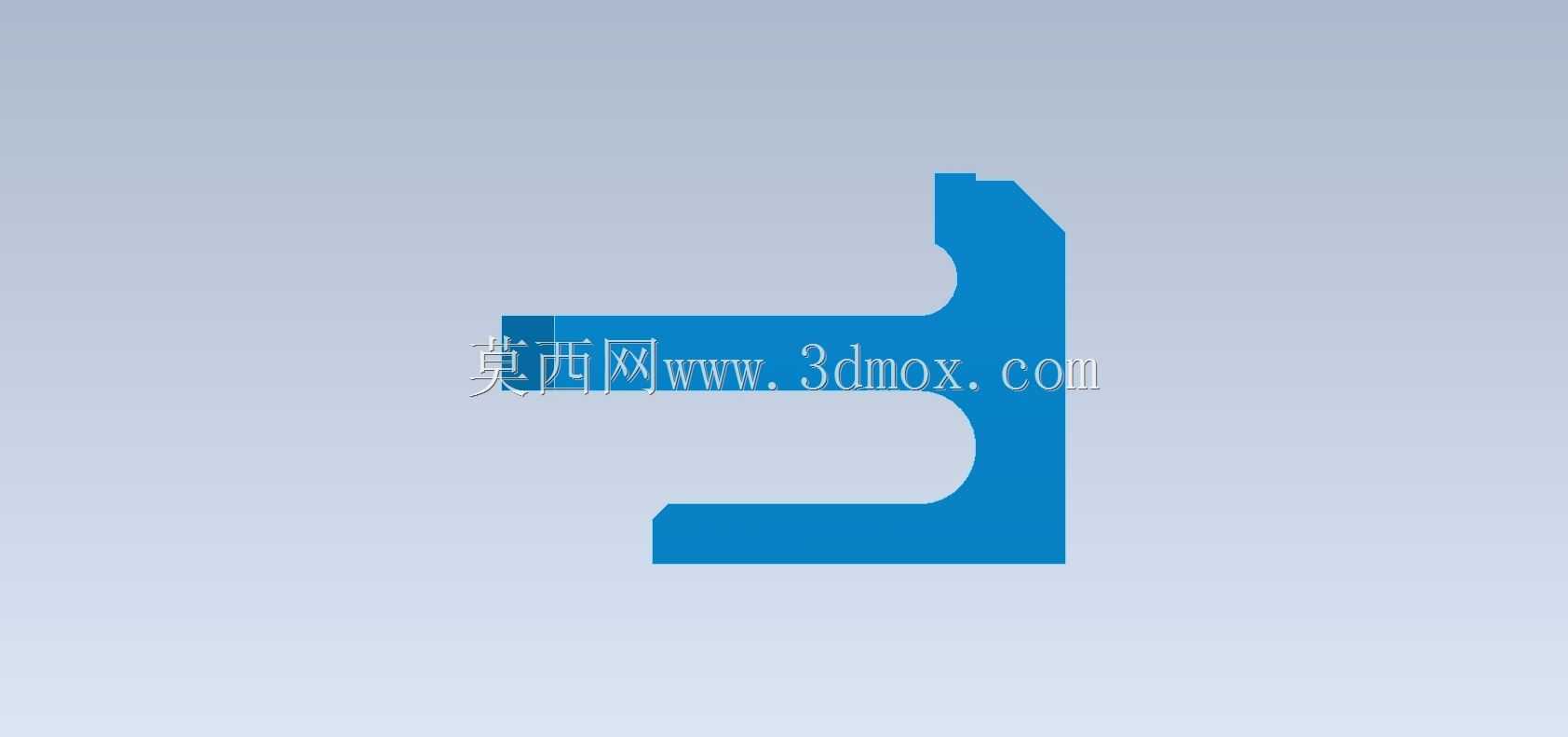

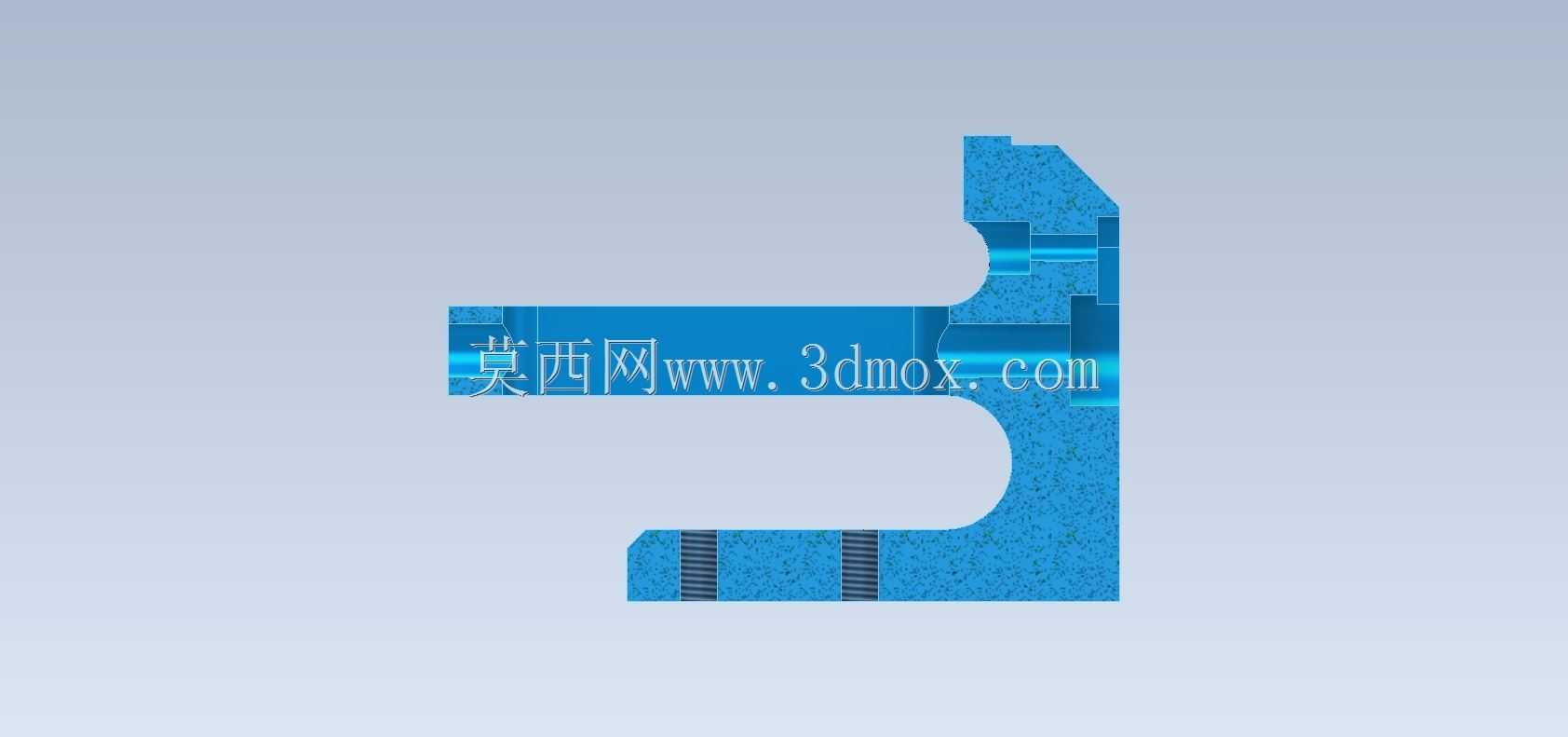

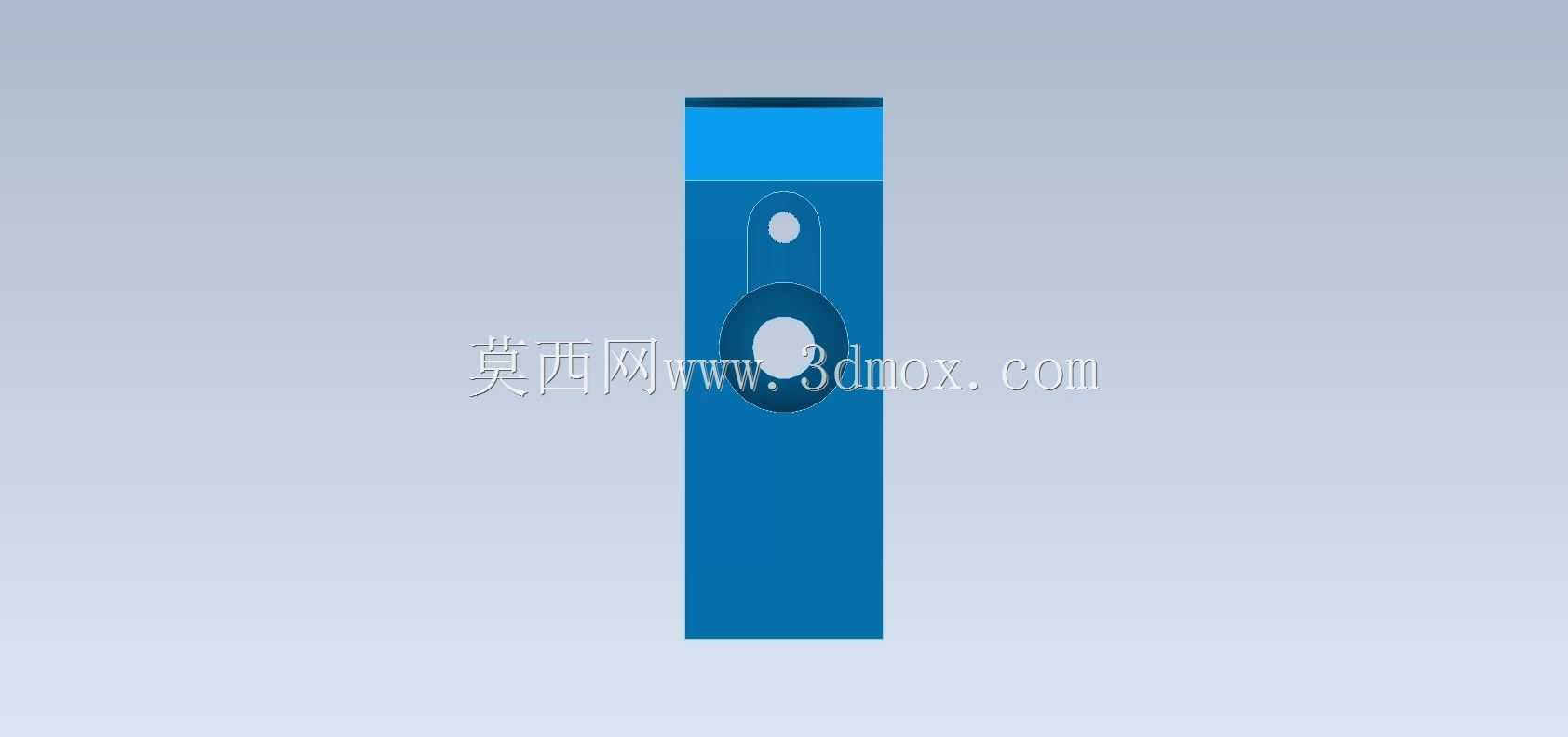

　　这类L型带长槽的安装支座，在小型自动化生产线的旁侧定位机构、台式加工设备的辅助挡料组件、实验室测试工装的可调固定架场景中十分常见，日常做三维建模练习时选这类构件，能同时练到拉伸、切除、孔位排布、倒角倒圆多个基础特征命令，对新手熟悉建模逻辑很有帮助。从结构功能来看，构件的竖直立板部分主要承担侧向支撑与定位作用，立板顶端的沉孔可用于安装检测元件、小型挡块或者导向轴支座，立板与水平底板衔接处做了加厚过渡处理，能避免直角位置应力集中，在承受侧向载荷时不会出现根部断裂的问题；水平底板上开设的通长长圆槽，是整个构件的核心调节结构，安装时螺栓穿过长槽可沿槽的长度方向调整整个支座的固定位置，不需要在安装基板上加工密集的孔阵，

　　就能实现一定范围内的位置微调，适配不同工位的定位需求，底板上另外两个等距分布的螺纹孔，可用于固定压块、附加连接板或者小型承载件，拓展构件的使用场景。设计这类构件时，首先要明确安装边界：底板的总长度要匹配常规安装基板的孔位间距，长槽的宽度要适配常用的内六角圆柱头螺栓尺寸，槽的两端半圆直径与槽宽保持一致，避免加工时出现应力集中点；立板的高度要根据实际需要安装的附件高度确定，立板上的安装孔中心到立板侧面的距离要满足螺栓安装的扳手空间，不能出现螺栓无法拧紧的情况；所有锐边都要做小尺寸倒角处理，既避免安装时划伤操作人员，也能去除加工产生的毛刺。从安装适配性来说，这类支座的底板厚度一般根据承载需求设定，

　　常规轻载场景下厚度在8-12mm即可满足使用要求，立板厚度与底板厚度保持一致或者略厚，保证侧向支撑的刚性；长槽的长度一般设定为底板长度的三分之二左右，预留足够的调节行程同时不会过度削弱底板的结构强度，立板上的安装孔如果是穿轴使用，要根据轴的配合公差选择合适的孔径，如果是螺纹安装，要预留足够的螺纹啮合长度，保证连接可靠性。建模过程中要注意特征的先后顺序，一般先绘制底板的草图拉伸生成基体，再在基体上绘制立板的轮廓拉伸生成立板部分，之后做过渡位置的加筋或者加厚处理，再依次切除长槽、加工各个安装孔，最后统一做倒角倒圆特征，这样的建模顺序特征树逻辑清晰，后续修改尺寸时只需要调整对应草图的参数就能快速改型，不需要重构整个特征结构。

　　这类构件虽然结构简单，但是涵盖了机械结构设计中最基础的安装调节、应力规避、空间预留等设计要点，作为三维建模练习素材，能帮助初学者快速建立从建模到实际加工安装的思维衔接，避免出现建模完成后无法实际生产装配的问题。实际应用中，这类支座常搭配T型螺栓使用，在铝型材框架上安装时不需要额外加工安装孔，直接将T型螺栓卡入铝型材的T型槽内，穿过支座的长槽后用螺母锁紧，调整位置时只需要松开螺母就能滑动支座到指定位置，锁紧后即可完成固定，安装调试效率远高于固定式支座。在一些需要频繁调整工位位置的小型工装中，这类带长槽的L型支座还可以成对使用，两个支座对称布置后可用于支撑不同长度的辊轴、导向杆，通过调整两个支座的间距适配不同长度的被支撑件，通用性很强。设计时还要注意立板与底板的垂直度公差，一般安装定位用的支座垂直度公差要控制在0.05mm以内，避免安装后附件出现倾斜，影响定位精度；长槽的两侧面要保证平行度，避免螺栓在槽内滑动时出现卡滞，影响调节顺畅度。
