CA6140机床用十字轴式万向传动接头

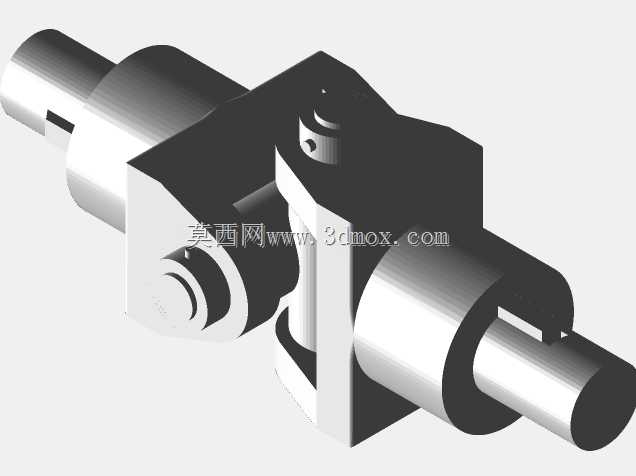

　　在普通卧式车床的进给传动链布局中，主轴箱与进给箱之间的动力传递往往需要应对轴系间存在的小角度偏移，这类偏移多来自床身铸件长期使用后的微量形变、装配过程中的同轴度公差累积，或是进给换向时轴系产生的微小窜动，刚性联轴器无法适配这类工况下的偏角补偿需求，万向节这类挠性传动部件就成了该传动节点的核心选择。本次呈现的万向节结构，针对CA6140车床的传动工况做了适配优化，整体采用十字轴式双铰点结构，两端轴头预留了标准平键键槽，可直接与对应直径的传动半轴配合装配，无需额外加工转接结构。从结构设计逻辑来看，十字轴的四个轴颈与万向节叉的配合孔之间，预留了铜衬套的安装间隙，实际装配时压入锡青铜衬套后，可通过注油孔定期加注润滑脂，

　　降低铰接部位的转动磨损，这一设计充分考虑了机床长期连续运转的维护需求，避免铰接点因缺油出现卡滞，导致传动精度下降。万向节叉的耳部采用了加厚圆弧过渡设计，在传递额定扭矩时，应力集中区域的安全系数可达到2.5以上，能够承受进给传动链换向时产生的瞬时冲击载荷，不会出现叉耳断裂的失效问题。从安装边界来看，两端轴头的直径与CA6140车床对应传动位的安装孔径完全匹配，轴头伸出长度可覆盖原结构的锁紧螺母安装空间，整体回转直径控制在床身内壁的避让间隙范围内，安装时无需对周边的箱体结构做二次打磨或切削，可直接替换原有老化失效的万向节部件。在实际应用场景中，这类万向节除了用于普通车床的进给传动，还可适配各类需要小角度偏置动力传递的通用机械传动节点，

　　比如小型输送机的辊筒传动端、木工机械的进给辊传动位，只要轴系间的偏角不超过设计允许的最大值，就可以稳定传递扭矩，不会出现传动顿挫或异响。设计过程中对万向节的转动间隙做了严格控制，十字轴与衬套的配合间隙控制在0.02-0.04mm之间，既保证转动灵活无卡滞，又不会因间隙过大导致传动回差，这一点对于机床进给传动尤为重要——如果传动间隙过大，车削螺纹时就会出现螺距误差，直接影响工件的加工精度。两端轴头的键槽采用了标准GB/T1096平键规格，对应的键槽深度、宽度公差均按照传动配合要求选取，装配时平键可同时与轴槽、轮毂槽紧密贴合，传递扭矩时不会出现键的滚切失效。万向节的整体外形做了倒角去毛刺处理，所有棱边均倒出0.5mm的工艺倒角，

　　避免装配过程中划伤操作人员，也减少了应力集中的薄弱点。在建模过程中，所有配合面的尺寸公差都按照实际加工要求做了标注参考，结构工程师在调用该模型做整机装配时，可以直接提取配合尺寸做干涉检查，无需重新测绘结构尺寸。不同于重型设备使用的大规格万向节，这款适配机床的万向节结构紧凑，重量较轻，日常维护时仅需定期加注润滑脂即可，无需拆解做复杂的保养，非常适合通用机床的长期使用工况。在传动效率方面，十字轴式万向节在允许偏角范围内的传动效率可达98%以上，动力传递过程中的损耗极小，不会造成不必要的电机功率浪费。当轴系间的偏角在允许范围内波动时，万向节可以自动补偿角度偏移，始终保持动力的平稳传递，避免轴系因强制对中产生额外的弯曲应力，延长传动轴和支撑轴承的使用寿命。很多机床维修场景中，原机的万向节磨损后出现间隙过大问题，更换时往往需要对照原结构尺寸选型，这款模型的结构尺寸完全匹配CA6140车床的对应安装位，可直接作为维修替换件的建模参考，也可作为传动系统设计时的标准部件选型参考。
