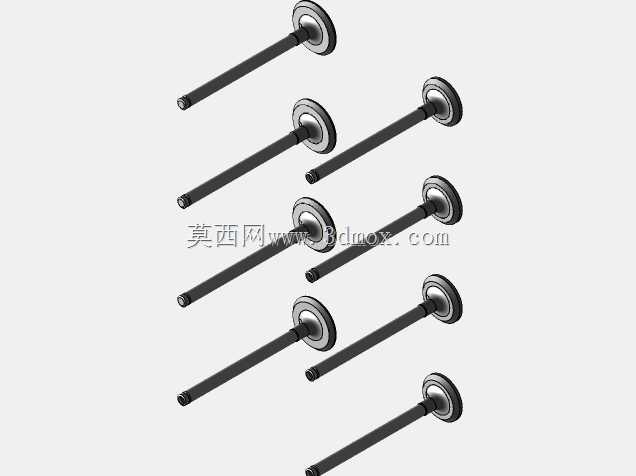

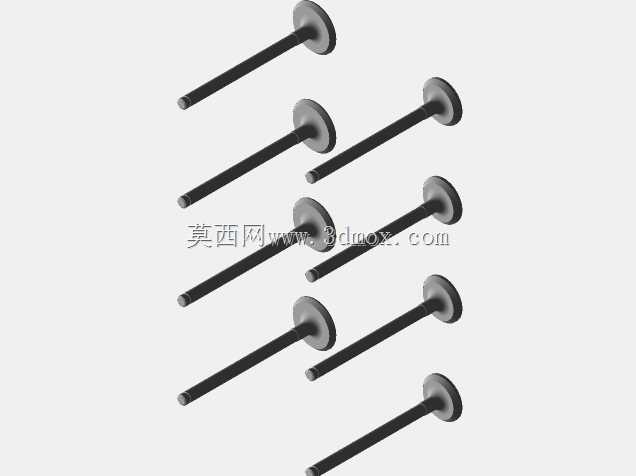

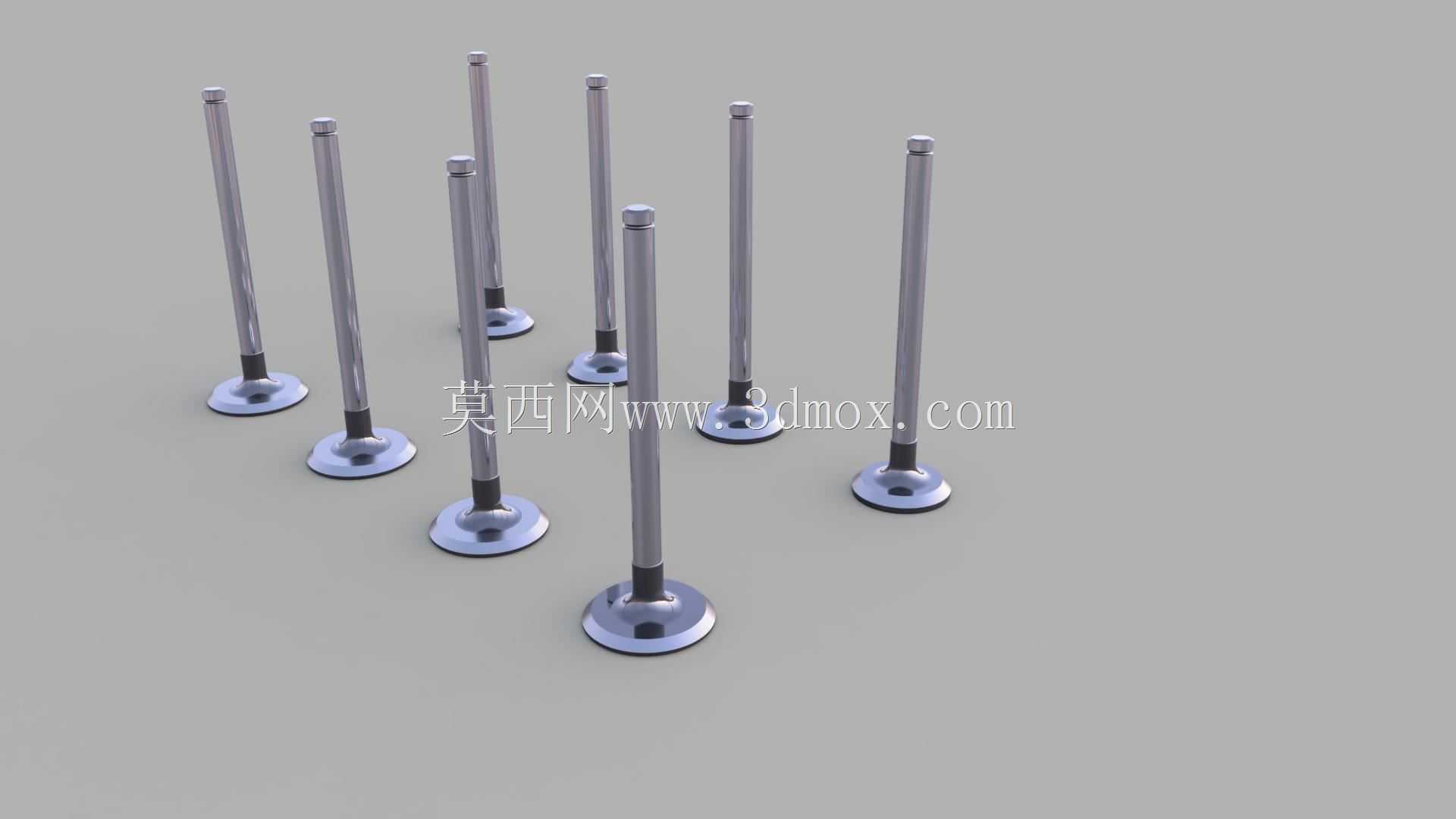

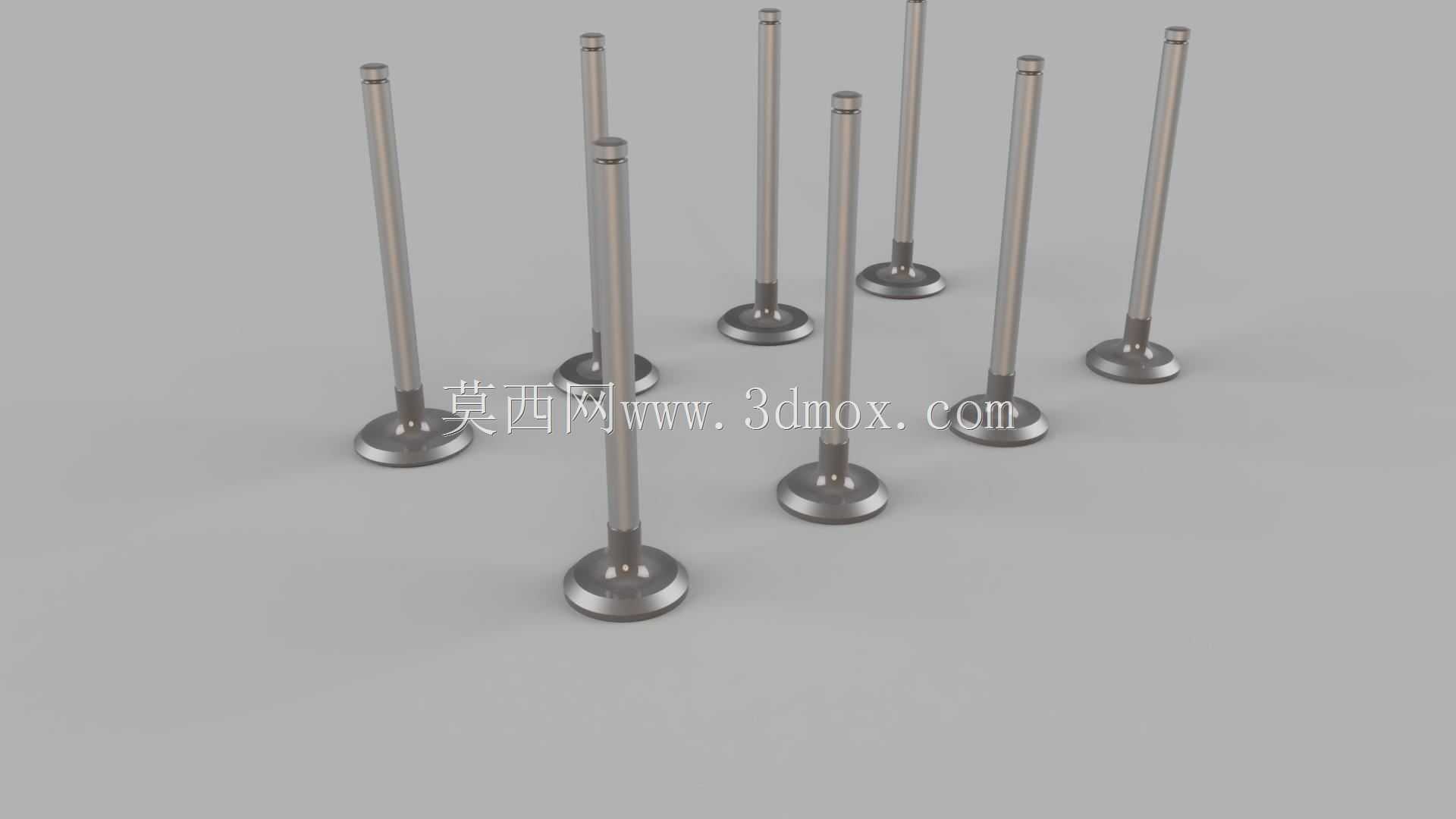

欧宝AstraF1.4iX14NZ发动机进排气门

　　在小排量家用乘用车的动力系统运维与逆向开发场景中，发动机气门作为配气机构的核心执行元件，直接决定了燃烧室的进排气效率、密封性能与整机动力输出的平顺性，这款适配欧宝Astra F 1.4i X14NZ机型的气门组件，完全参照原厂OEM零件的实物参数完成建模还原，覆盖进气与排气两类功能气门，可直接用于发动机维修实训、旧机翻新测绘、配气机构运动仿真等专业场景。

　　从实际功能逻辑来看，这类气门的核心作用是按照发动机配气相位的固定时序，精准完成进气道、排气道与燃烧室之间的通断切换：进气行程中进气门准时开启，让经过空滤计量的可燃混合气顺利进入气缸参与燃烧；做功行程中进排气门均保持密封闭合，保障燃烧室压缩压力达到设计阈值，避免燃气泄漏导致的动力损失；排气行程中排气门开启，将燃烧后的高温废气及时导出气缸，为下一个工作循环做好准备。整套气门的工作环境极为严苛，头部需要长期承受1000℃以上的高温燃气冲刷，杆部则要在气门导管内完成每分钟数千次的往复滑动，同时承受气门弹簧的高频冲击与落座时的瞬时冲击力，因此建模过程中对各部位的形位公差还原度要求极高。

　　设计还原过程中，首先对原厂零件的各段尺寸进行了精准复刻：气门头部采用大直径喇叭状盘型结构，盘部外圆的密封锥面角度严格匹配原厂缸盖气门座圈的锥角参数，保证装配后密封环带的接触宽度与位置完全符合原厂设计要求，避免出现密封不严、漏气烧蚀的问题；杆部采用等直径细长轴结构，表面粗糙度与圆柱度的设计参考原厂零件的加工精度要求，保证在导管内往复运动时无卡滞、偏磨风险；杆部尾端设计有环形锁片槽，用于安装气门锁夹实现与气门弹簧座的刚性连接，锁片槽的倒角、槽宽尺寸完全匹配原厂标准锁片的安装尺寸，避免出现弹簧脱落、气门掉缸的严重故障；杆部靠近头部的位置预留了气门油封的安装位，尺寸精度可保证油封唇口与杆部的过盈量处于合理区间，既可以阻止机油沿杆部进入燃烧室造成烧机油，又能避免油封过紧导致的杆部异常磨损。

　　从安装边界来看，整套气门的总长度、盘部直径、杆部直径均严格遵循X14NZ发动机的原厂设计参数，装配时无需对缸盖、气门座圈、气门弹簧、气门导管等周边部件进行任何修改即可直接适配；盘部的凹坑造型与原厂零件保持一致，可优化进排气过程中的气流导向效果，降低进气阻力、提升排气顺畅度，帮助发动机在常用转速区间获得更优的充气效率。建模时对气门各段的过渡圆角也做了精准还原，尤其是盘部与杆部连接的过渡区域，采用大圆弧平滑过渡，避免应力集中导致的气门疲劳断裂问题，这一细节也是很多非原厂副厂气门容易忽略的设计点，直接关系到气门的高转速使用寿命。

　　在实际工程应用中，这套高精度的气门模型可用于多个场景：在职业院校的汽车维修教学中，可用于制作配气机构的拆装演示动画，让学员直观理解气门的安装位置、配合关系与工作原理；在发动机再制造企业的旧件修复环节，可作为尺寸比对的三维基准，快速检测回收旧气门的磨损量、变形量，判断零件是否具备修复价值；在改装领域的动力升级仿真中，可基于该模型修改气门升程、盘部直径等参数，模拟不同配气方案下的进排气效率变化，为凸轮轴型线优化、气道打磨提供数据参考；在零部件生产环节，该模型可直接作为数控加工的编程基准，减少前期测绘的时间成本，提升新品开发的效率。

　　不同于通用型气门模型的粗略建模，这套模型完全针对X14NZ这款特定机型的参数进行还原，所有配合尺寸均与原厂零件保持一致，不存在通用模型常见的尺寸偏差、配合干涉问题，不管是用于运动仿真、3D打印教学样件，还是作为逆向开发的基准参考，都能满足专业场景下的精度要求，避免因模型尺寸不准导致的仿真结果失真、加工零件报废等问题。
