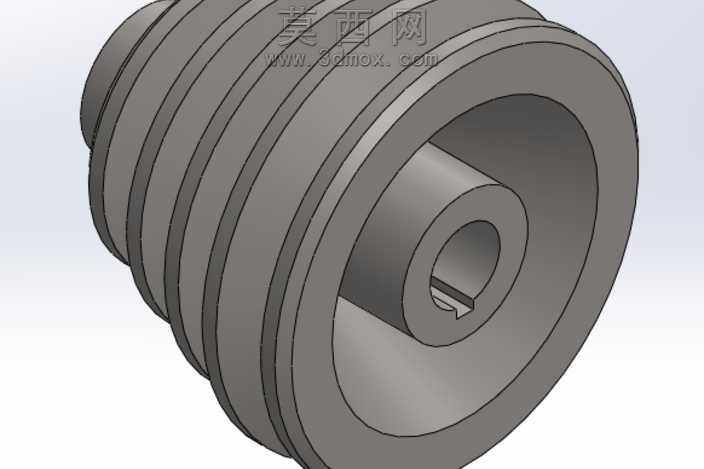

一步锥形调速滑轮三维结构设计

本作品为一步锥形调速滑轮的三维参数化模型，建模过程采用SolidWorks软件完成全流程设计，整体建模逻辑遵循机械传动件的实际加工工艺逻辑，以旋转凸台特征作为主体结构的基础构建方式，首先绘制滑轮的轴向截面轮廓草图，严格标注各段锥面的锥度参数、轮槽的宽度与深度尺寸、轮毂的内外径公差参考值，通过360度旋转生成滑轮的基础基体。针对轮体外侧的多道环形传动槽，采用环形阵列结合切除拉伸的方式完成，每道槽的截面轮廓适配对应传动带的接触弧度，保证传动过程中带体与轮槽的贴合面积符合传动受力要求，避免出现打滑或应力集中的问题。轮毂部分的中心轴孔按照标准传动配合尺寸设计，轴孔内部的键槽特征采用切除拉伸生成，键槽的宽度、深度与位置度均参考普通平键的连接标准，确保模型可直接对接常规传动轴的装配需求。模型的材质渲染采用灰铸铁材质效果，还原五金传动件的真实金属质感，对轮槽的接触面、轮毂的装配面做了细微的粗糙度区分渲染，让模型的视觉呈现更贴近实际工业零件的外观。设计思路围绕快速变速的应用需求展开，锥形轮体的锥度经过参数化计算，可通过传动带在不同直径轮槽位置的切换，实现转速的快速、轻松调整，无需复杂的换挡机构即可完成传动比的改变，整体结构紧凑，轮体的辐板部分做了等厚度优化，在保证结构强度满足传动扭矩要求的前提下，尽可能降低轮体自身重量，减少转动过程中的惯量损耗。模型的所有特征均保留完整的参数化建模历史，可根据实际使用场景的转速需求、传动功率大小，快速调整轮体的整体直径、锥面角度、轮槽数量以及轴孔尺寸，适配不同的传动装配场景，整体结构无冗余特征，所有倒角、圆角细节均按照机械加工的工艺要求添加，避免出现加工过程中应力集中的锐角结构，模型的几何精度满足后续工程图导出、3D打印样件验证或者数控加工编程的使用需求。
